Pmos_VGS正负25v芯片方案与重要参数选型

pmos芯片要考虑的重要参数：

1. 电压参数

• 漏源电压（V_DS）
  • 最大值为 -30V，表示该PMOS只能在低压应用中使用。确保电路中漏源电压不会超过此值，否则可能导致击穿失效。
• 栅源电压（V_GS）
  • 最大范围为 ±25V，实际驱动时建议不超过 ±20V。栅极驱动电压需要在此范围内，否则可能损坏栅极氧化层。

---

2. 电流参数

• 连续漏极电流（I_D）
  • 最大值为 -62A（@ T_C=25°C），但在实际应用中需考虑散热和功耗限制。高电流应用时需要优化散热设计。
• 脉冲漏极电流（I_DM）
  • 最大值为 -200A，适合短时间的大电流冲击场景，但不能用于持续工作。

---

3. 导通特性

• 导通电阻（R_DS(on））

  • R_DS(on) 是衡量导通状态下功耗的重要参数：
    • V_GS=-10V 时，典型值为 8mΩ。
    • V_GS=-4.5V 时，典型值为 11.5mΩ。
  • 在高电流应用中，低 R_DS(on) 有助于降低功耗和发热。

• 栅极阈值电压（V_GS(th)）

  • 典型值为 -1.5V，最大值为 -2V。
  • 驱动电压应远高于阈值电压（如 V_GS=-4.5V 或 -10V），以确保完全导通并降低导通电阻。

---

4. 开关性能

• 开关延迟时间（t_d(on)、t_d(off））

  • 开启延迟时间 t_d(on) = 16ns，关闭延迟时间 t_d(off) = 45ns。
  • 适合中高频应用，但在高频开关电路中需注意输入电容（C_iss）对开关速度的影响。

• 栅极电荷（Q_G(TOT)、Q_GS、Q_GD）

  • 总栅极电荷 Q_G(TOT) = 51nC（典型值），栅漏电荷 Q_GD = 16nC。
  • 栅极电荷决定了驱动电路的功耗需求。低栅极电荷适合快速开关应用。

---

5. 电容特性

• 输入电容（C_iss）
  • 典型值为 2890pF，较高的输入电容可能会影响高频开关性能。
• 反向传输电容（C_rss）
  • 典型值为 470pF，较低的 C_rss 有助于减小米勒效应，提高开关速度。

---

6. 热管理

• 功耗（P_D）
  • 最大功耗为 79W（@ T_C=25°C）。在高功率应用中，需要良好的散热设计，如使用散热器或增加PCB铜箔面积。
• 热阻（R_θJC 和 R_θJA）
  • 结到壳体热阻 R_θJC = 0.9°C/W，说明芯片散热性能较好。
  • 在高功耗应用中，需确保散热路径畅通，避免过热导致失效。

---

7. 体二极管特性

• 正向电压（V_SD）
  • 最大值为 -1.5V，表示其体二极管在反向导通时的压降较高。
  • 在反向电流较大的应用中，需注意体二极管的功耗和效率。

---

8. 应用场景中的注意事项

1. 驱动电路设计：

   • 确保驱动电路提供足够的栅极电压（如 V_GS=-10V），以降低导通电阻。
   • 驱动电路需能快速充放栅极电荷，以满足开关速度需求。

2. 散热设计：

   • 高电流或高频开关应用中，需优化散热设计（如散热片或导热垫片），以避免芯片过热。

3. 高频应用：

   • 输入电容（C_iss）和反向传输电容（C_rss）会影响高频性能。在高频场景中，需选择合适的驱动电路和布局设计。

4. 保护电路：

   • 在电感性负载中使用时，需注意雪崩能量限制（E_as=86.4mJ），必要时添加外部钳位电路以保护MOSFET。

---

总结

在使用AOD403 PMOS时，以下参数尤为重要：

• 导通电阻（R_DS(on））：决定功耗和发热。
• 栅极驱动电压（V_GS）：确保完全导通。
• 栅极电荷（Q_G）：影响驱动功耗和开关速度。
• 热管理（P_D 和 R_θJC）：优化散热设计以避免过热。
• 电容特性（C_iss 和 C_rss）：影响高频性能。

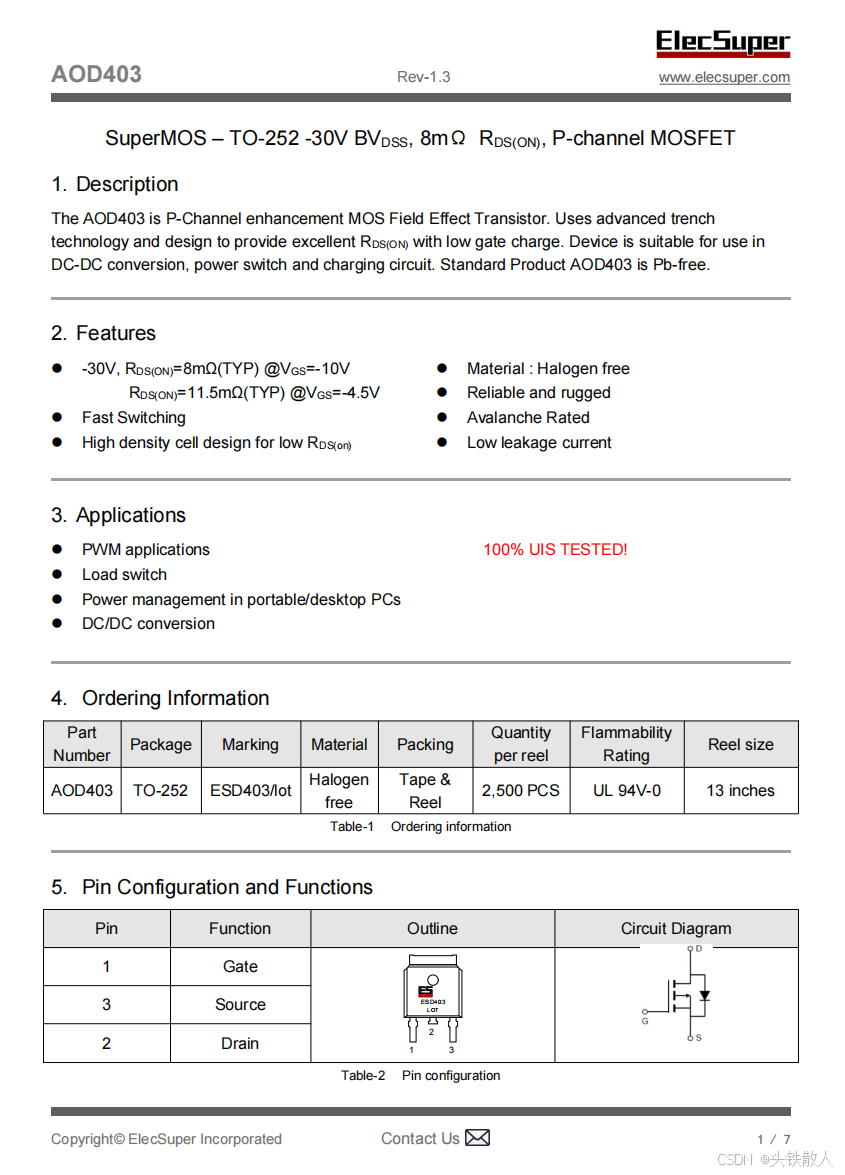

芯片方案：

1. 基本参数

• 类型: P沟道增强型MOSFET
• 封装: TO-252
• 电压范围:
  • 漏源击穿电压 (BVdss)：-30V
• 导通电阻:
  • RDS(ON) = 8mΩ (典型值) @ VGS = -10V
  • RDS(ON) = 11.5mΩ (典型值) @ VGS = -4.5V

---

2. 特性

• 快速开关：适合高频应用。
• 低导通电阻设计：高密度单元结构，优化了导通损耗。
• 低漏电流：增强了待机状态下的效率。
• 耐用性：
  • 卤素无：环保材料。
  • 雪崩额定：适合瞬态高压环境。
• 可靠性：适用于高可靠性应用场景。

---

3. 应用场景

• PWM应用: 适用于脉宽调制电路。
• 负载开关: 可作为高效开关使用。
• 电源管理: 应用于便携式/台式计算机的电源管理。
• DC/DC转换: 适用于降压或升压转换器。

---

4. 引脚定义

引脚编号	功能	描述
1	Gate	栅极控制信号输入
2	Drain	漏极连接负载
3	Source	源极连接电源或地

---

5. 订购信息

型号	封装	标记	包装形式	每卷数量	阻燃等级	卷盘尺寸
AOD403	TO-252	ESD403/lot	卷带包装	2500 PCS	UL 94V-0	13 英寸

---

6. 优势分析

• 低导通电阻：在高电流应用中能够有效降低功耗。
• 低栅极驱动电压：在VGS = -4.5V时仍能保持较低的导通电阻，适合低电压驱动场景。
• 高可靠性：通过100% UIS 测试，确保器件在高应力条件下的稳定性。

---

7. 适用电路场景建议

• DC/DC降压电路：作为同步整流管使用，降低转换损耗。
• 负载开关控制：如电池管理电路中的高效开关。
• 驱动电路：需要快速开关的电机驱动或PWM控制场景。

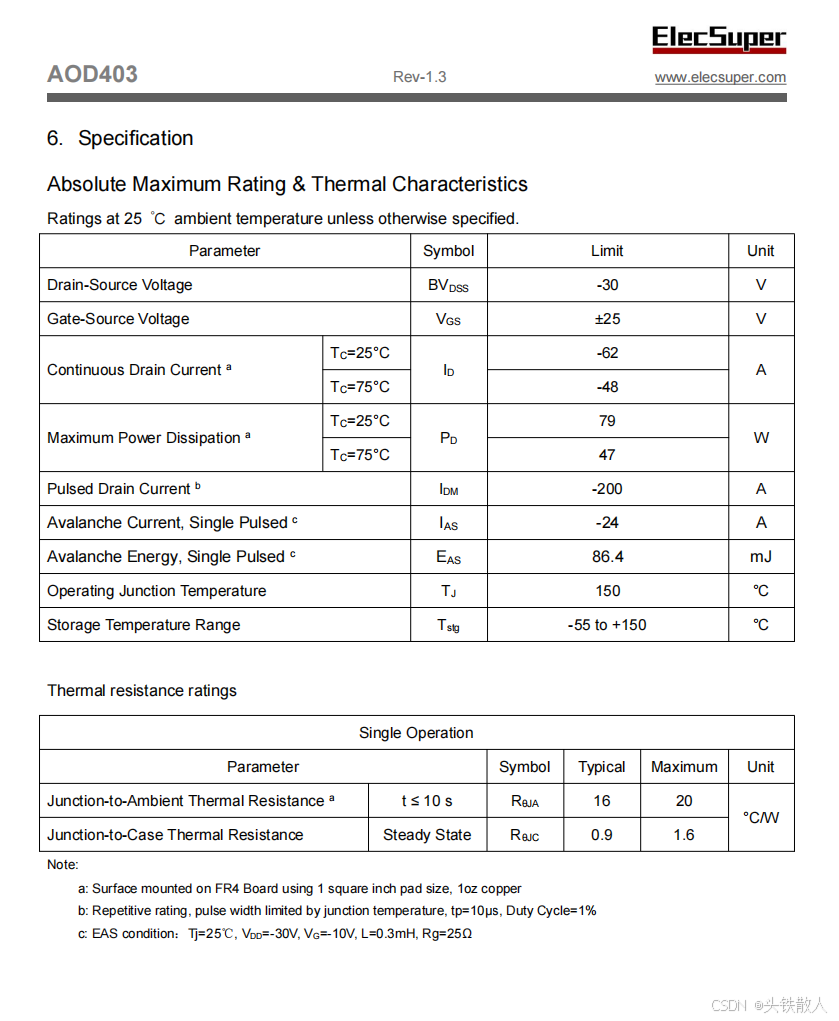

1. 绝对最大额定值

参数	符号	极限值	单位
漏源电压 (Drain-Source Voltage)	BVdss	-30	V
栅源电压 (Gate-Source Voltage)	Vgs	±25	V
连续漏极电流 (Continuous Drain Current)	Id	-62 (Tc=25°C)	A
		-48 (Tc=75°C)	A
最大功耗 (Maximum Power Dissipation)	Pd	79 (Tc=25°C)	W
		47 (Tc=75°C)	W
脉冲漏极电流 (Pulsed Drain Current)	Idm	-200	A
雪崩电流 (Avalanche Current, Single Pulsed)	Ias	-24	A
雪崩能量 (Avalanche Energy, Single Pulsed)	Eas	86.4	mJ
工作结温 (Operating Junction Temperature)	Tj	150	°C
存储温度范围 (Storage Temperature Range)	Tstg	-55 to +150	°C

---

2. 热阻特性

参数	符号	典型值	最大值	单位
结到环境热阻 (Junction-to-Ambient Thermal Resistance)	RθJA	16	20	°C/W
结到壳体热阻 (Junction-to-Case Thermal Resistance)	RθJC	0.9	1.6	°C/W

注意：

1. RθJA 是基于 FR4 PCB 板（1平方英寸铜箔，1盎司铜厚）测量，适用于短时间（t ≤ 10s）操作。
2. RθJC 是稳态条件下的热阻，适合长期工作时的散热设计。

---

3. 关键特性分析

1. 漏源电压和栅源电压：

   • 最大漏源电压为 -30V，适合低压应用场景。
   • 栅源电压范围为 ±25V，能承受较大的驱动电压。

2. 电流能力：

   • 连续漏极电流在 Tc=25°C 时为 -62A，说明其导通能力强，适合高电流应用。
   • 脉冲漏极电流可达 -200A，支持短时间内的大电流冲击。

3. 功耗：

   • 最大功耗在 Tc=25°C 时为 79W，需设计良好的散热方案以避免过热。

4. 雪崩能力：

   • 单次雪崩能量为 86.4mJ，适用于瞬态高压环境，如电感性负载的开关。

5. 热阻性能：

   • 低结到壳体热阻（RθJC = 0.9°C/W）表明其散热能力优异，适合安装在带散热器的场景中。

---

4. 应用建议

• DC/DC转换器：
  • 在高电流场景下，需确保良好的散热设计（如增加散热片或优化PCB铜箔面积）。
• 电源开关：
  • 可用于高效负载开关，支持大电流冲击。
• 雪崩保护：
  • 在电感性负载中使用时，需注意雪崩能量限制，避免超出 86.4mJ。

---

5. 散热设计建议

• 确保PCB上的铜箔面积足够大，以降低热阻（RθJA）。
• 在高功耗场景下，建议使用外部散热器，并优化散热路径（如减少热阻RθJC的影响）。
• 使用导热胶或导热垫片增强热传导性能。

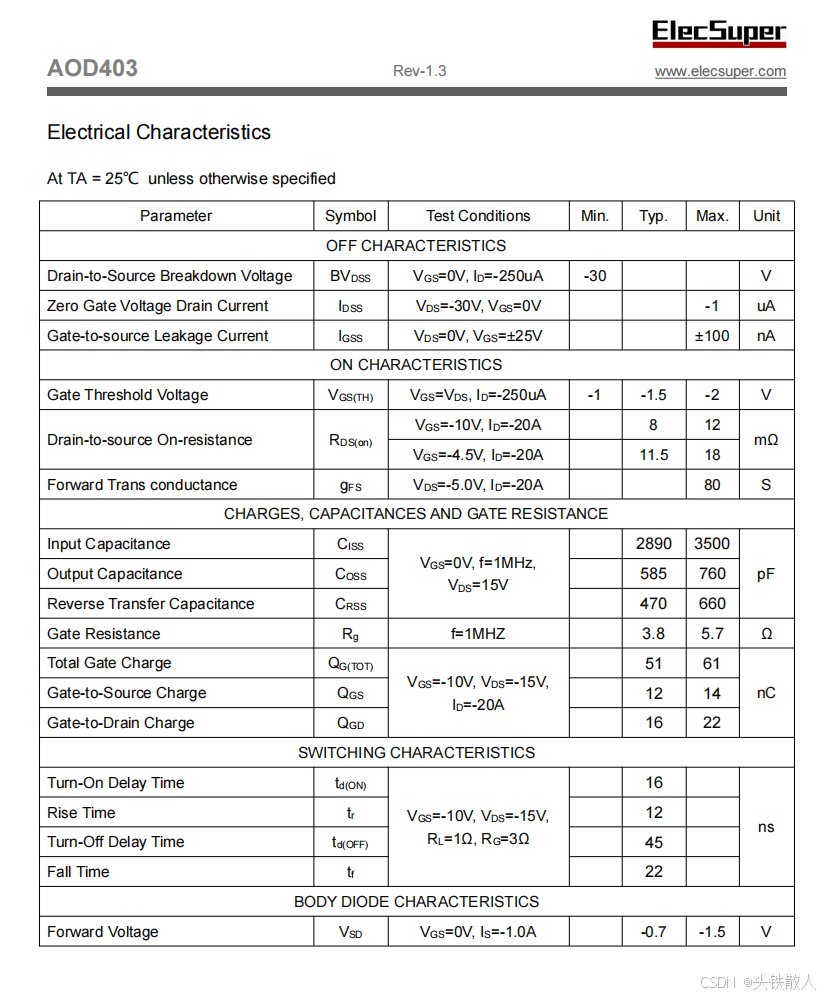

1. OFF特性（关断状态）

参数	符号	测试条件	最小值	典型值	最大值	单位
漏源击穿电压 (Drain-to-Source Breakdown Voltage)	BVdss	VGS=0V, ID=-250μA	-30	-	-	V
漏极漏电流 (Zero Gate Voltage Drain Current)	IDSS	VDS=-30V, VGS=0V	-	-	-1	μA
栅极漏电流 (Gate-to-Source Leakage Current)	IGSS	VDS=0V, VGS=±25V	-	-	±100	nA

---

2. ON特性（导通状态）

参数	符号	测试条件	最小值	典型值	最大值	单位
栅极阈值电压 (Gate Threshold Voltage)	VGS(TH)	VGS=VDS, ID=-250μA	-1	-1.5	-2	V
漏源导通电阻 (Drain-to-Source On-resistance)	RDS(on)	VGS=-10V, ID=-20A	-	8	12	mΩ
		VGS=-4.5V, ID=-20A	-	11.5	18	mΩ
正向跨导 (Forward Transconductance)	gFS	VDS=-5.0V, ID=-20A	80	-	-	S

---

3. 电容和栅极电荷

参数	符号	测试条件	最小值	典型值	最大值	单位
输入电容 (Input Capacitance)	Ciss	VGS=0V, f=1MHz, VDS=15V	-	2890	3500	pF
输出电容 (Output Capacitance)	Coss	VGS=0V, f=1MHz, VDS=15V	-	585	760	pF
反向传输电容 (Reverse Transfer Capacitance)	Crss	VGS=0V, f=1MHz, VDS=15V	-	470	660	pF
栅极电阻 (Gate Resistance)	Rg	f=1MHz	-	3.8	5.7	Ω
总栅极电荷 (Total Gate Charge)	QG(TOT)	VGS=-10V, VDS=-15V, ID=-20A	-	51	61	nC
栅源电荷 (Gate-to-Source Charge)	QGS		-	12	14	nC
栅漏电荷 (Gate-to-Drain Charge)	QGD		-	16	22	nC

---

4. 开关特性

参数	符号	测试条件	典型值	单位
开启延迟时间 (Turn-On Delay Time)	td(ON)	VGS=-10V, VDS=-15V, RL=1Ω, RG=3Ω	16	ns
上升时间 (Rise Time)	tr		12	ns
关闭延迟时间 (Turn-Off Delay Time)	td(OFF)		45	ns
下降时间 (Fall Time)	tf		22	ns

---

5. 体二极管特性

参数	符号	测试条件	最小值	最大值	单位
正向电压 (Forward Voltage)	VSD	VGS=0V, IS=-1.0A	-0.7	-1.5	V

---

6. 关键特性分析

1. 导通性能：

   • 低导通电阻（RDS(on)）在VGS=-10V时为典型值8mΩ，适合高电流应用。
   • 在VGS=-4.5V时，RDS(on)略高，但仍可用于低驱动电压场景。

2. 电容特性：

   • 相对较高的输入电容（Ciss=2890pF）可能会影响高频开关性能。
   • 较低的反向传输电容（Crss=470pF）有助于减小米勒效应，提高开关速度。

3. 开关性能：

   • 开启和关闭延迟时间分别为16ns和45ns，适合中高频开关电路。
   • 总栅极电荷（QG(TOT)=51nC）较低，降低了驱动电路的功耗需求。

4. 体二极管性能：

   • 正向电压最大值为-1.5V，适合用作反向电流保护，但效率可能稍低。

---

7. 应用建议

• DC/DC转换器：
  • 适合作为同步整流管，需注意输入电容对高频性能的影响。
• 电源开关：
  • 低导通电阻和快速开关特性使其适合高效负载开关。
• 电机驱动：
  • 高跨导和低栅极充电量适合快速响应的电机控制。
