本文介绍了在Verilog中设计的状态机遇到的问题，即在检测字符序列'Hello'时，LED未能正确翻转。问题在于字符'o'的检测时机与时钟周期不匹配。通过调整时钟周期和延时时间，使得在'o'的上升沿触发时，状态机能够正确跳转并实现LED翻转。文章提供了完整的代码示例，并进行了不同延时时间下的仿真测试，展示了如何解决这个问题。

摘要由CSDN通过智能技术生成

说明

来自于小梅哥AC620状态机的代码，检测字符Hello，仿真文件是自己写的，当检测到o无论如何实现不了led翻转:

最后检查设置的时钟周期和延时时间

`timescale 1ns/100ps
`define clk_cycle 50

//时钟周期100ns
always #(`clk_cycle) clk = ~clk;
//延时50ns
#(`clk_cycle)

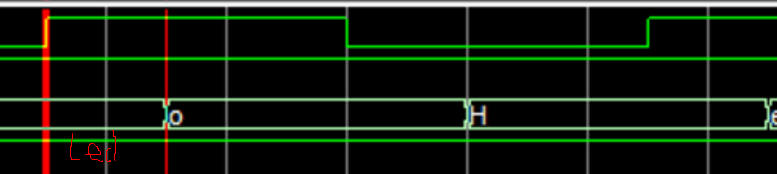

以上表明：延时时间为时钟周期的一半，对于第二张图：当上升沿触发检测到l后，跳转状态5开始准备检测o，但是检测l后没有跳转到o且下一次上升沿来临检测的是H，延时使得字符与时钟周期对不上，未等到时钟触发，状态就已经改变，无法实现相应的功能。

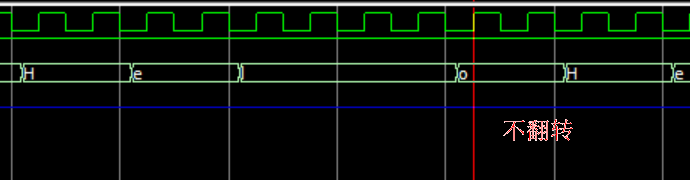

对于第一张图：单个字符延时的时间是时钟周期的2倍；上升沿触发检测到o时，状态并未变为H且上升沿再次来临还是检测o,实际上检测了两次o。

在这里插入图片描述

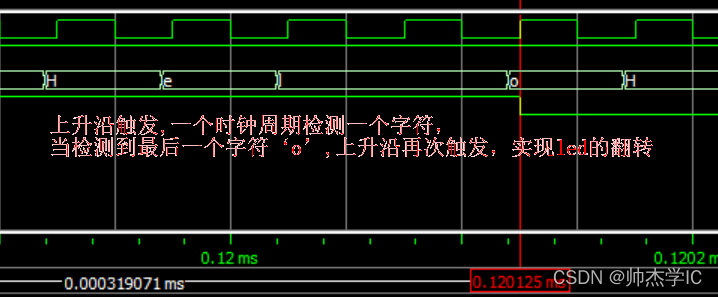

设置延时时间等于时钟周期，正好上升沿触发检测到o（o的持续时间在上升沿之后，且没有超过下一次上升沿来临）,led实现了翻转。

最后

贴上代码，可以试试当延时时间大于/小于/等于时钟周期，电路输出的状态！

代码

module Hello(clk,rst_n,data,led);

	    input clk;//50MHz:1/50_000_000s=20ns时钟周期
		 input rst_n;//高电平有效

		 input [7:0] data;//ASCII码表示，实际为7位2进制编码，通常8位作为一个字节

		 output reg led;

//状态的定义,独热码编码方式,简化译码逻辑
       localparam		//本地参数只能在当前模块使用
		    check_H  = 5'b0_001,
			check_e  = 5'b0_010,
			check_la = 5'b0_100,
			check_lb = 5'b1_000,
			check_o  = 5'b0_000;
//定义状态所需的寄存器
       reg[4:0] state;

//一段式状态机:更利于对事件的思维理解
//三段式状态机:效率最高，时序收敛性最好

       always@(posedge clk or negedge rst_n)
		        if(!rst_n)begin
				    led <= 1'b1;
				    state <= check_H;//初始状态:等待'H';复位后处于检测'H'的状态
				  end
				  else begin
				    case(state)
				      check_H:
						     if(data == "H")//满足序列的第一个字符，跳转到下一个状态
							    state <= check_e;
							  else
							    state <= check_H;//循环等待

						check_e:
						     if(data == "e")//能够综合，首先对'e'进行预编译，寻找对应ASCII码
							    state <= check_la;
							  else
							    state <= check_H;//重新等待'H'的到来

						check_la:
			              if(data == "l")
						       state <= check_lb;
						     else
						       state <= check_H;

						check_lb:
			              if(data == "l")
						       state <= check_o;
						     else
						       state <= check_H;

						check_o:	begin
						       state <= check_H;//检测成功，重新回到状态1，等待'H'到来
				           if(data == "o")
							    led <= ~led;
							  else
							    led <= led;//保持led当前状态不变
						end
						default:state <= check_H;//其他状态回到初始值
			       endcase
				  end
endmodule

tb

`timescale 1ns/100ps
`define clk_cycle 50

module Hello_tb;

    reg clk;
	 reg reset;//连接待仿真文件的输入信号，肯定把它存起来，即设置为reg型

	 reg[7:0] ASCII;

	 wire led;//连接待仿真文件的输出，设置为wire型


	 always #(`clk_cycle) clk = ~clk;//产生测试时钟，时钟周期100ns
	 //always #(`clk_cycle/2) clk = ~clk;

	 initial begin

	    clk = 0;
       ASCII = 0;
		 reset = 1;

		 #10 reset = 0;
		 #110 reset = 1;
		 #100000//延时0.1ms
		 forever begin   //检测 I AM ZHANG Hello
		   ASCII = "I";
		   #(`clk_cycle*4)//延时200ns
		   ASCII = "A";
		   #(`clk_cycle*4)
		   ASCII = "M";
		   #(`clk_cycle*4)
		   ASCII = "Z";
		   #(`clk_cycle*4)
		   ASCII = "H";
		   #(`clk_cycle*4)
		   ASCII = "A";
		   #(`clk_cycle*4)
		   ASCII = "N";
		   #(`clk_cycle*4)
		   ASCII = "G";

		   #(`clk_cycle*4)
		   ASCII = "H";
		   #(`clk_cycle*4)
		   ASCII = "e";
		   #(`clk_cycle*4)
		   ASCII = "l";
		   #(`clk_cycle*4)
		   ASCII = "l";
		   #(`clk_cycle*4)
		   ASCII = "o";
		   #(`clk_cycle*4)

		   ASCII = "H";
		   #(`clk_cycle*4)
		   ASCII = "e";
		   #(`clk_cycle*4)
		   ASCII = "l";
		   #(`clk_cycle*4)
		   ASCII = "l";
		   #(`clk_cycle*4)
		   ASCII = "o";
		   #(`clk_cycle*4)

			ASCII = "H";
		   #(`clk_cycle*2)
		   ASCII = "e";
		   #(`clk_cycle*2)
		   ASCII = "l";
		   #(`clk_cycle*2)
		   ASCII = "l";
		   #(`clk_cycle*2)
		   ASCII = "o";
		   #(`clk_cycle*2)

		   ASCII = "H";
		   #(`clk_cycle)
		   ASCII = "e";
		   #(`clk_cycle)
		   ASCII = "l";
		   #(`clk_cycle)
		   ASCII = "l";
		   #(`clk_cycle)
		   ASCII = "o";
		 end

	 end
	 Hello u1(
	         .rst_n(reset),
		     .clk(clk),
			 .data(ASCII),
			 .led(led)
			  );
endmodule
