CANoe中CAPL与Panel交互之CAPL Output View&Hex/Text Editor组件

目录

0 引言

1 方法

 1.1 CAPL Output View

1.2 Hex/Text Editor

2 区别


0 引言

        在制作上位机时,如果可以将CAPL获取的信息直接输出在Panel内,可以获得更好的交互。本文制作了简单的尝试,适合新手入门,大家可以根据自己的需要进行更深层次的挖掘。

需要加入HIL及自动化测试交流群的请私信或评论留言

1 方法

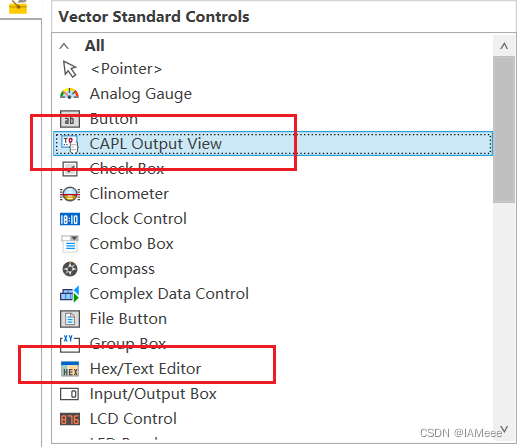

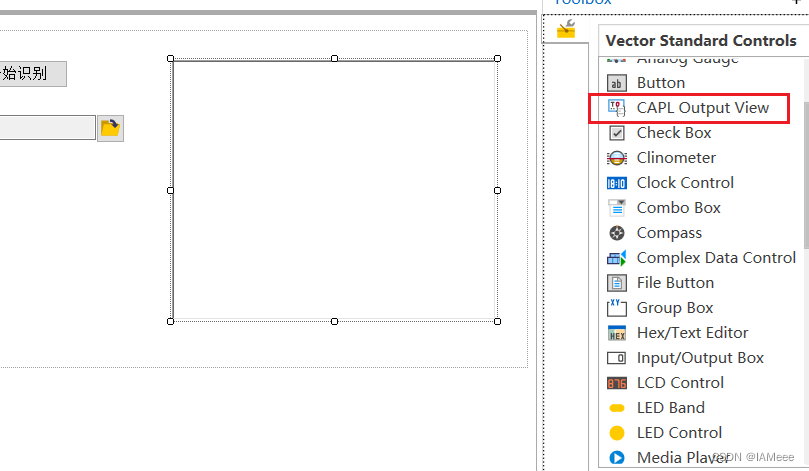

        在Panel中有两个组件都可以实现,输出CAPL信息的目的,如下图所示,因此我们将从这两个方法来输出,两个组件所用到的函数以及能实现的功能都有一些不同。

 1.1 CAPL Output View

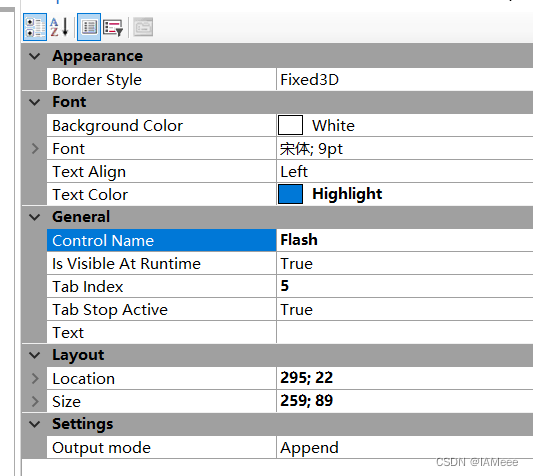

使用该组件的时候不需要绑定信号或者变量,整体比较简单。

该方法在capl需要用到的函数为:PutValuetoControl,函数格式如下:

Value & String Output

void putValueToControl(char panel[], char control[], float val);

void putValueToControl(char panel[], char control[], float val, long paragraph);1

void putValueToControl(char panel[], char control[], long val);

void putValueToControl(char panel[], char control[], long val, long paragraph);1

void putValueToControl(char panel[], char control[], long val, long paragraph, long dispHex);1

void putValueToControl(char panel[], char control[], char val[]);

Message Output

void putValueToControl(char panel[], char control[], message val);

void putValueToControl(char panel[], char control[], message val, long paragraph);1

void putValueToControl(char panel[], char control[], message val, long paragraph, long dispHex);1

panel

Name of the panel, restricted to 128 characters.

control

Name of the control, restricted to 128 characters.

val

Value to be displayed.

paragraph

Indicates if the output shall be written to a new line. 0:NO, 1:YES

dispHex

Indicates if the output is formatted hexadecimal.

此处需要注意的是输出是文本的话是不可用换行格式的,但是可以在文本中自行加入换行符\n进行换行。

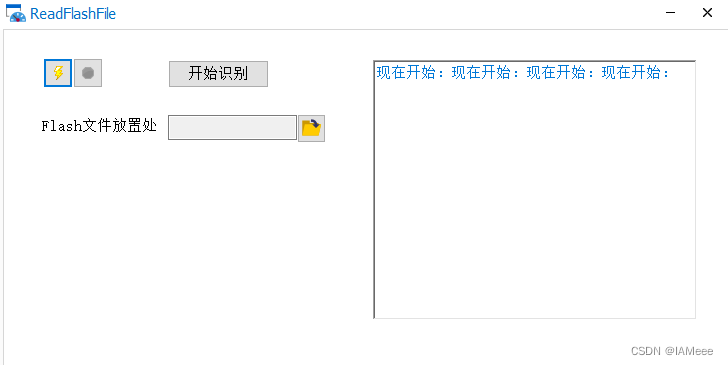

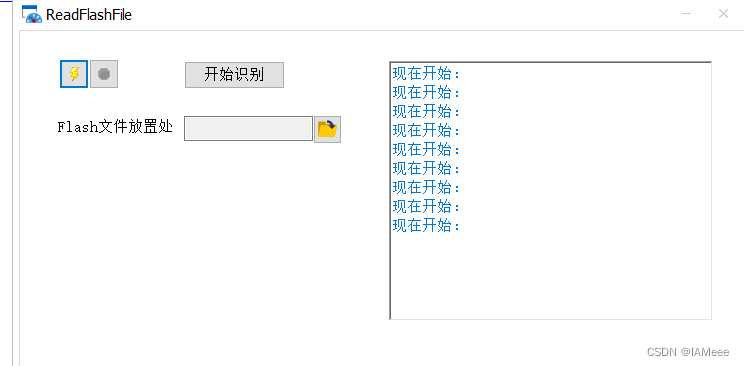

使用换行符\n后:

想要清除组件内的内容可以使用DeleteControlContent函数。

on sysvar TestSys::Buttom_clear
{
  if(@this)
  {
    DeleteControlContent("ReadFlashFile", "Flash");
  }

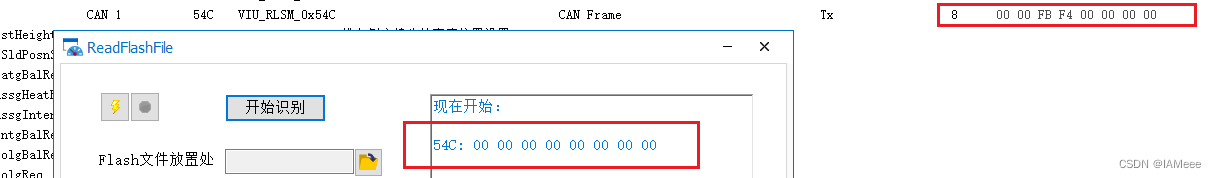

在打印报文的过程中碰到了输出报文与trace里实际显示不一致的情况:

检查了语法以及函数使用help皆没有找到原因,最后发现是因为报文和静态变量一样,也需要进行实时更新。

添加此步骤后问题解决。

1.2 Hex/Text Editor

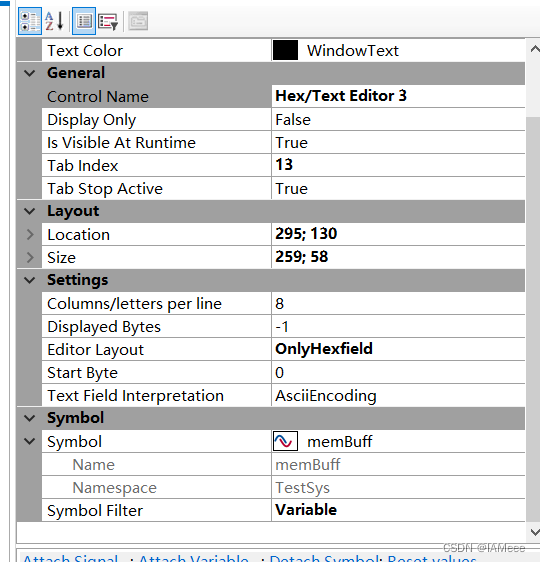

使用该组件时需要绑定变量,可以设置为同时显示text和Hex,单独显示text,单独显示Hex,以及每行可以显示的字符长度。

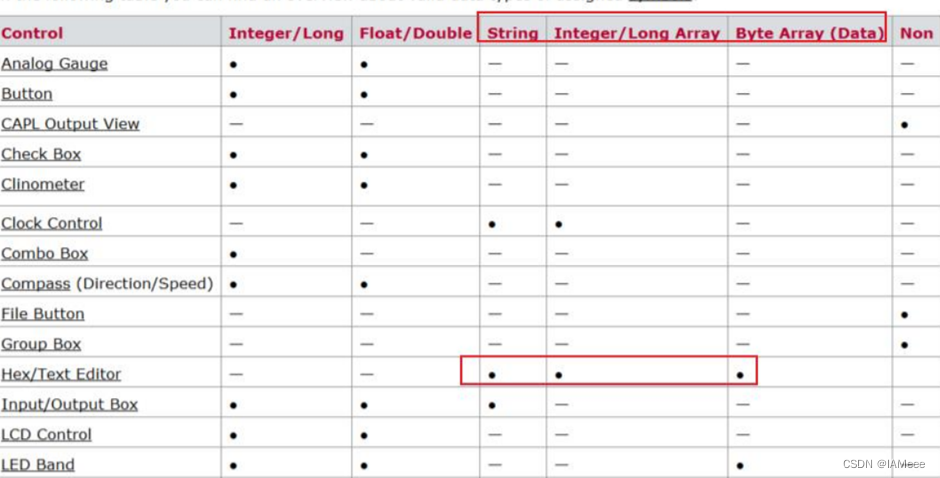

需要注意的时,变量的类型只能为以下三种

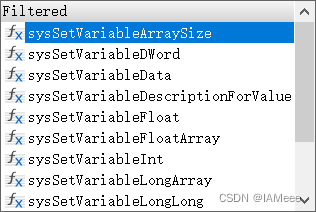

用到的函数也主要是为系统变量赋值的函数,类似的函数有很多,但是需要注意变量的类型。

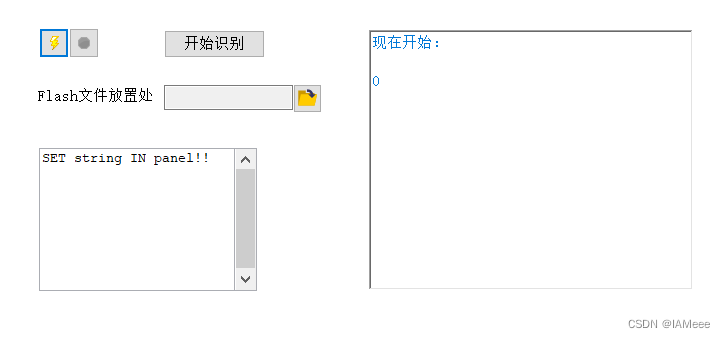

此处为输出string:

2 区别

        二者在数据的处理上也有一定的区别,CAPL output View 只能够复制和删除组件内的数据,

而Hex/text Editor除了可以复制删除数据外还可以粘贴数据,另存为数据,读取数据以及Edit Wizard

如果只是想显示数据推荐使用CAPL output View要更加简单一些,如果是想做更多的后处理推荐使用Hex/text Editor。
