QuartusII实现4位加法器

4位加法器构建

1. 四位加法器基本原理

采用底层逻辑，通过自行构架原件搭建4位加法器： 半加器 -> 1位全加器 -> 4位全加器
逻辑原件构建过程： 1位全机器

一个4位全加器可以由4个1位全加器构成，加法器间的进位可以通过串行方式实现。通过将低位加法器的进位输出cout与相临的高位加法器的最低进位输入信号cin相接

2. 构建加法器

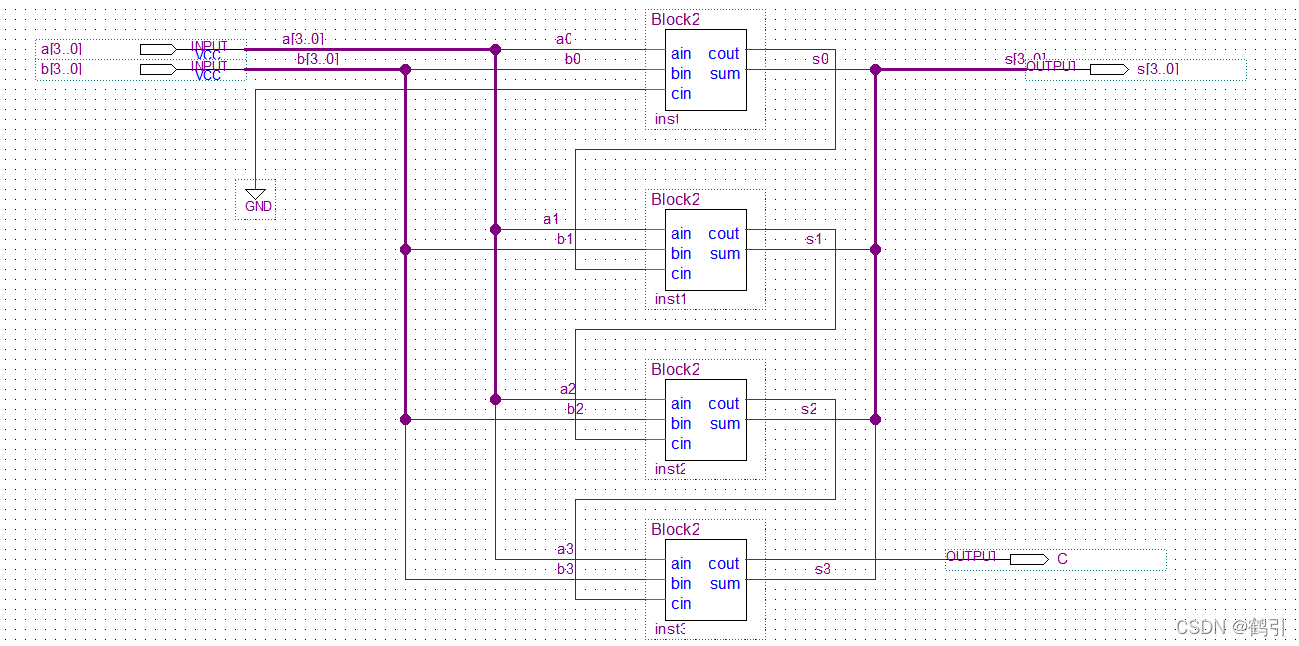

1. 通过总线连接方式，进行加法器的拼接，对单线进行命名

2. 时序电路仿真

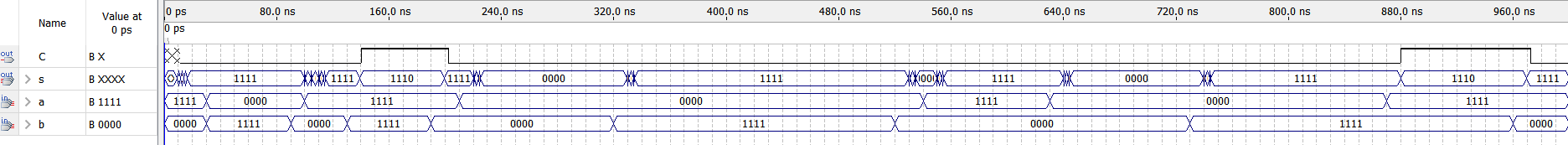

   • 构建波形文件，导入输入输出节点，进行数字仿真
     根据波形文件，查看全加器的实现，对于是否存在进借位可以看到明确的波形变化，四位全加器的功能性得到实现
   • 构建波形文件，进行时序仿真

     在进行基本时序验证过程中，对于波形文件的传输过程中不存在延迟问题，时序功能正常实现
3. 硬件功能测试

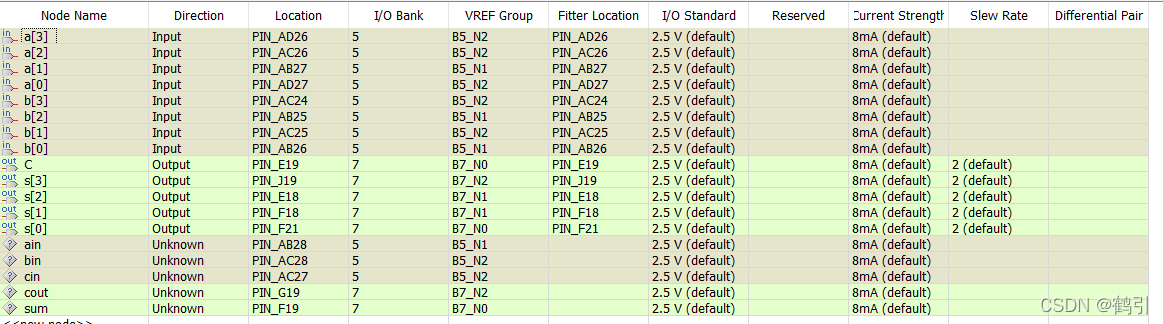

   • 引脚输入输出添加
     在实现过程中，在硬件机上实现本过程中，调用led灯为3-10，3-6为第一位四位数输入，后四位为第二，同时添加引脚等作为进位输出

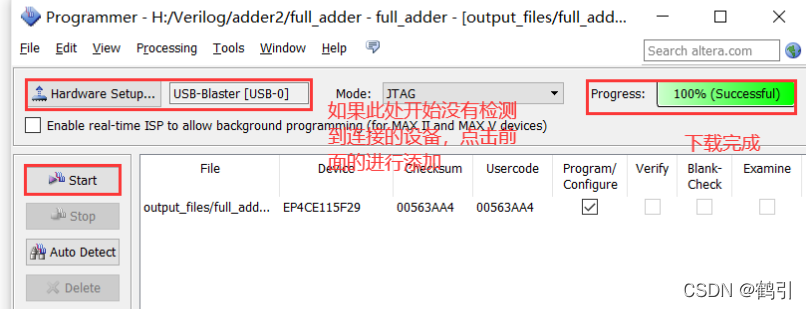

   • 下载过程见上一贴

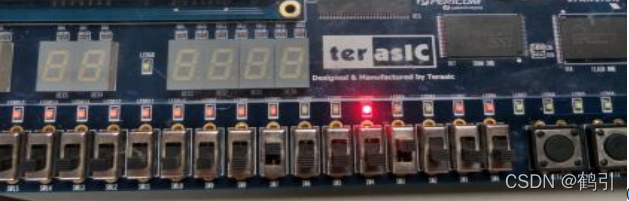

   • 测试验证

     • 测试1：0001+0001= 0010
     • 测试2：1111+0001 进位1，和为0

总结

1. 在进行本次实验中，在实现四位全加器线路中，当一位全加器中的cin无信号输入过程中，且未进行接地操作，则该过程中该输入端口在进行实物器件操作过程中，会默认输入信号为1，默认为高电平，导致全加器验证出现错误
2. 使用总线方式进行线路搭建中，需要对指定的单线进行序号化命名，保证输入信号为正确信号，不会产生累加错误
