光伏电池的分类

光伏发电技术利用光生伏特效应将太阳能直接转换为电能。根据不同的光伏发电材料以及制作工艺有晶硅太阳能电池，薄膜太阳能电池以及新型太阳能电池

晶硅太阳能电池

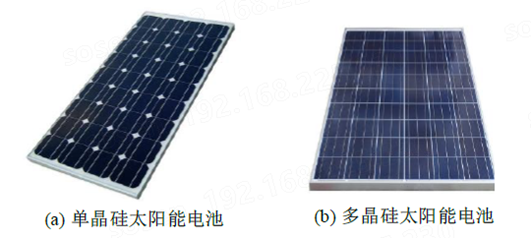

晶硅太阳能电池包括单晶硅电池和多晶硅电池，单晶硅电池以高纯度的单晶硅棒作为生产原料，制作生产成本比较高，市场上单晶硅光电转换效率约为15%，实验室测试20%以上。单晶硅电池的转换效率比较高

单晶硅电池生产过程中消耗较高高纯度硅材料，实际中生产单晶硅成本比较高。多晶硅使用多晶块料或单晶硅头尾料生产，制作成本比较低，这是多晶硅的优点，但是其光电转化效率低于单晶硅电池，多晶硅光电转化效率大约为12-14%左右。但是随着技术发展，单晶硅与多晶硅的性能差距在逐步减小

薄膜太阳能电池

硅材料获取使得晶硅光伏电池成本很难降低，成本较低的薄膜电池逐渐被人们使用。根据薄膜材料的不同，分为硅基薄膜电池和化合物薄膜电池，硅基薄膜电池硅材料用量为晶硅电池的1.5%左右，成本更低，转换效率为8%和15%之间，光电转换率偏低

化合物薄膜电池包含碲化镉、铜铟硒和砷化镓薄膜电池。砷化镓薄膜电池的转换高达28.3%，但原料价格高，仅在航天等领域有小范围应用；碲化镉薄膜电池的制作成本低，光电转换效率仅为9%~11%，镉有剧毒在制作和回收中对环境存在危害；铜铟硒薄膜太阳能电池的光电转换效率与多晶硅电池相近，价格低、性能好、制作工艺简单，铟、硒元素储量限制了该类薄膜电池的发展。

新型太阳能电池

新型太阳能电池包括聚光太阳能电池，染料敏化太阳能电池，有机太阳能电池

聚光电池利用光学系统聚光提高太阳能电池的表面照度，降低太阳能电池的投入成本。染料敏化太阳能电池和有机太阳能电池成本低、原材料丰富，但转换效率和稳定性较低。新型钙钛矿电池是太阳能热点，转换效率接近多晶硅太阳能电池，制作成本低、前景广阔，但商业化实用仍有差距。

总体来说：(1)晶硅太阳能电池（单晶硅和多晶硅）生产工艺成熟、效率高，成本较高；(2)薄膜太阳能电池的弱光效应好、成本低，缺点在于效率低、生产良品率低；(3) )新型太阳能电池发电效率高,实用化程度较低。

光伏发电应用

光伏发电应用根据其运行方式可分为并网光伏发电，独立光伏发电和混合光伏发电三类。

并网光伏发电

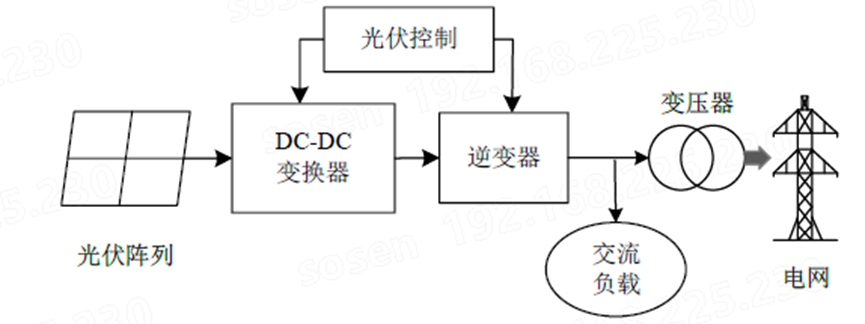

并网光伏发电通过变压器与不同电压等级的配电网连接将电能输送电网，包括集中式和分布式光伏发电。

集中式光伏发电

集中式光伏发电主要分布在太阳能资源丰富，土地开阔地区，发电成本低但需要高压电网进行远距离输送电。分布式光伏发电可以依托建筑物合理利用城市太阳能资源，就地接入配电网避免了远距离传输的损耗。由于可再生能源的随机性和波动性，光伏发电接入电网时可能引起电压的波动。

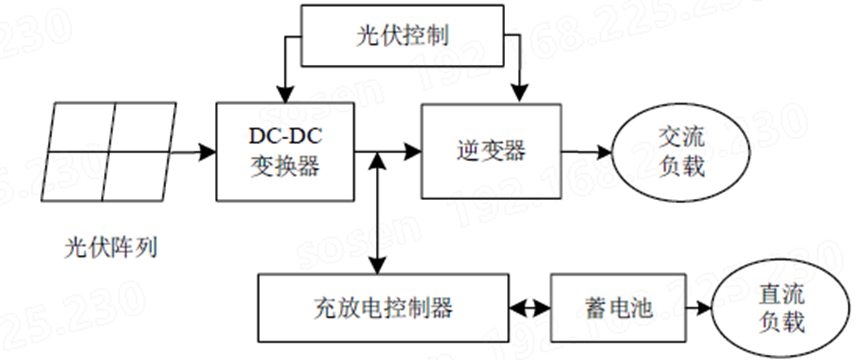

独立光伏发电系统主要解决偏远地区供电场景问题，光伏发电直接为用户负载进行供电，需要配置储能设备实现电能的稳定供给。

混合光伏发电

以智能微电网为代表的混合光伏发电结合两种不同的光伏发电结构，能在并网状态向电网输电，也可以工作在独立状态为负载提供电力供应。

MPPT算法

光伏电池工作原理

“光伏效应”是光伏电池将光能转化为电能的工作原理，光伏电池的实质是半导体PN结。

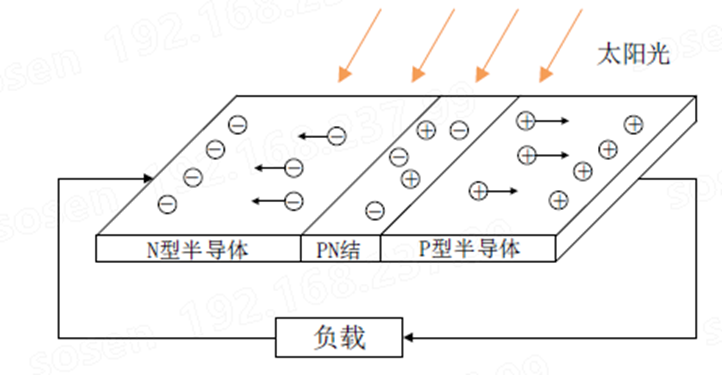

光伏电池内部有PN结，是有P型半导体和N型半导体相接触形成的，P型半导体中空穴较多，N型半导体中自由电子较多。PN节作用下形成一个内部电场，这个电场具有将电子从P区推动到N区的能力，同时有将空穴从N区推到P区的能力。

太阳光照射，当光子激发出自由电子并形成空穴时，这些自由电子在PN节内电场的作用下迅速移动到N区，空穴移动到P区，这会导致P区积累正电荷，N区积累负电荷，P区和N区之间形成电势差。如果在P区和N区之间连接一个外部负载，这个电势差会推动电子通过外部负载，形成电流。使得光能转化为电能。

需要注意的是，光伏电池的输出功率和光强直接相关，光强越大，半导体材料吸收能量越多，激发出的电子和空穴也就越多，结果电池的输出电压和输出电流都会增加。

光伏电池的输出特性曲线

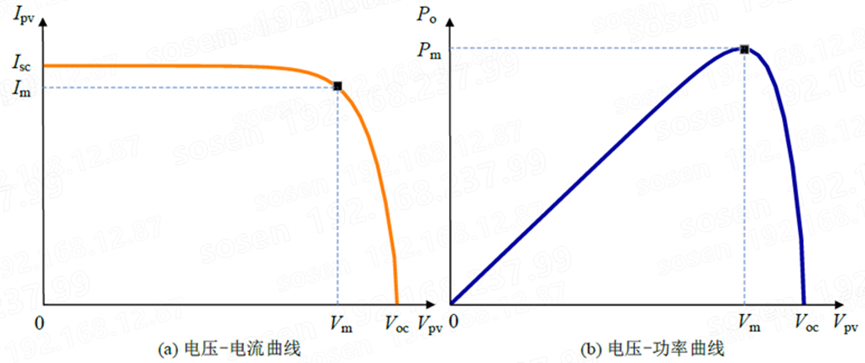

光伏电池的输出特性曲线如下：

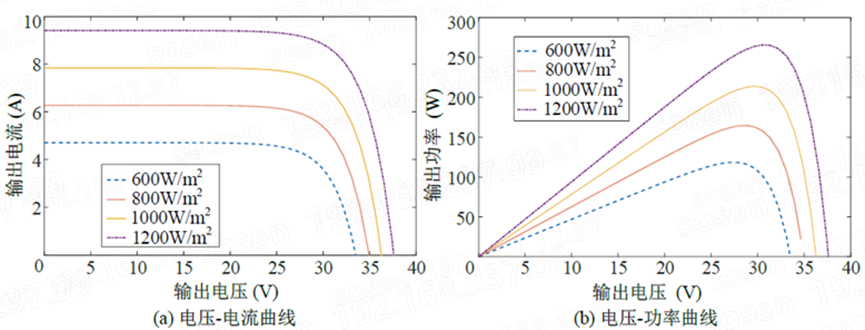

不同光照强度下的输出特性

如图I-U曲线，当光伏电池的输出电压较低时，输出电流保持在一个较高的水平，几乎不受电压影响，该区域可以视为光伏电池的短路电流区域。输出电压逐渐升高，光伏电池进入一个过渡区，电流开始缓慢下降。

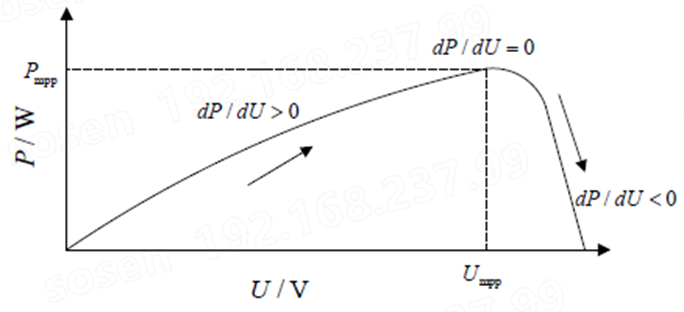

P-U曲线，输出电压从零开始增加时，输出功率也随之增加，增加过程中，虽然输出电流有下降，但是电压的上升速度更快，输出功率呈现上升趋势，当电压增加到某个特定只时，光伏电池的输出功率达到峰值，这个点被称为最大功率点（MPP）。输出电压继续升高，超过最大功率点，输出电流急剧下降，输出功率也快速下降，当输出电压增加到一个极限值时输出电流接近于零，输出功率也降为零，该区域可以看作光伏电池的开路电压。

光照是在发生变化的，尤其是在是在光伏板上有光斑或阴影的时候，光伏板的输出功率更会发生变化，实际应用中，为了获得最佳能源利用效率，光伏系统必须能够实时追踪并运行在最大功率点附近。从而最大限度地提高能量输出，满足负载的需求。

MPPT算法原理

MPPT算法核心实际上是一个适应度函数的优化过程，目标是通过不断DC/DC如BOOST电路的输入电压，确保光伏电池工作在MPP。在均匀光照条件下，常用传统MPPT算法主要包括扰动观察法，电导增量法，恒定电压法，不过随着技术发展，粒子群优化算法，以及融合AI技术的智能算法也相应而生，但工业应用中仍未普及。

扰动观察法

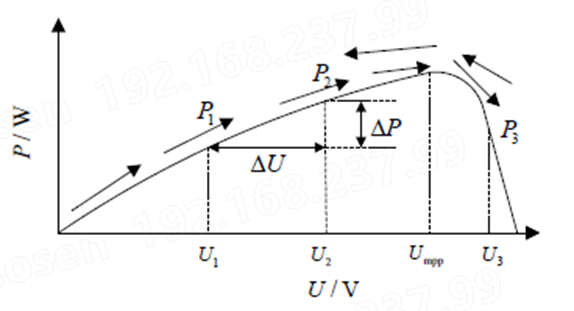

首先，将光伏系统工作电压设为U1，通过采样电路得到此时系统的输出电压和电流，得到输出功率P1；然后，对U1施加干扰 $\Delta$ U（改变电路拓扑的占空比），使其新的工作电压为U2，计算输出功率P2；接着计算出系统受到电压扰动前后输出功率的差值 $\Delta$ P。

$\Delta$ P为正，则接着施加同向扰动； $\Delta$ P为负，施加反向扰动。通过对工作电压不断施加扰动，使其输出功率逐渐逼近至最大功率点附近，最终在最大功率处实现小幅震荡，达到动态平衡。

扰动观察法是一种主动寻优的方式，算法的收敛精度和跟踪速度与选取的扰动步长和初始值密切相关。当扰动步长选取过大时，能提高对最大功率点的追踪速度，但收敛精度会有偏差；当扰动步长较小时，收敛精度得到较大提高，但跟踪速度却大大降低。传统扰动观察法通常用定步长进行MPPT，但无法同时满足收敛速度和精确度要求。当工作环境发生较大变化时，甚至可能发生误判现象。

针对跟踪缓慢和跟踪精度不足问题，可以采用变步长的扰动观察法对算法进行优化。核心目标是在搜素过程中动态调整步长，加快算法的收敛速度，在接近最大功率点时使用较少步长提高收敛精度。这样在保证速度的同时提高精度，有效避免误判。
