Nano 10GX—AD模块如何采集模拟量数据

一、设备简介

硬件：Nano 10GX(TUC-1157)、AD（TUK-6975）、LR-5000CL；

软件：PCwin2；

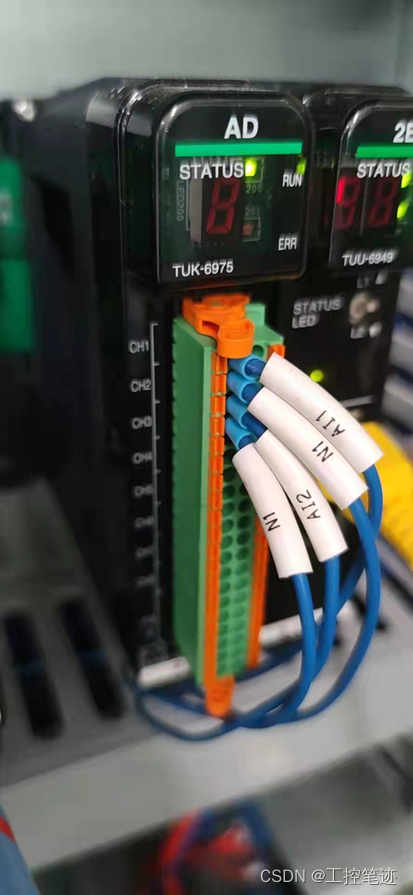

二、硬件系统构成



三、接线方法

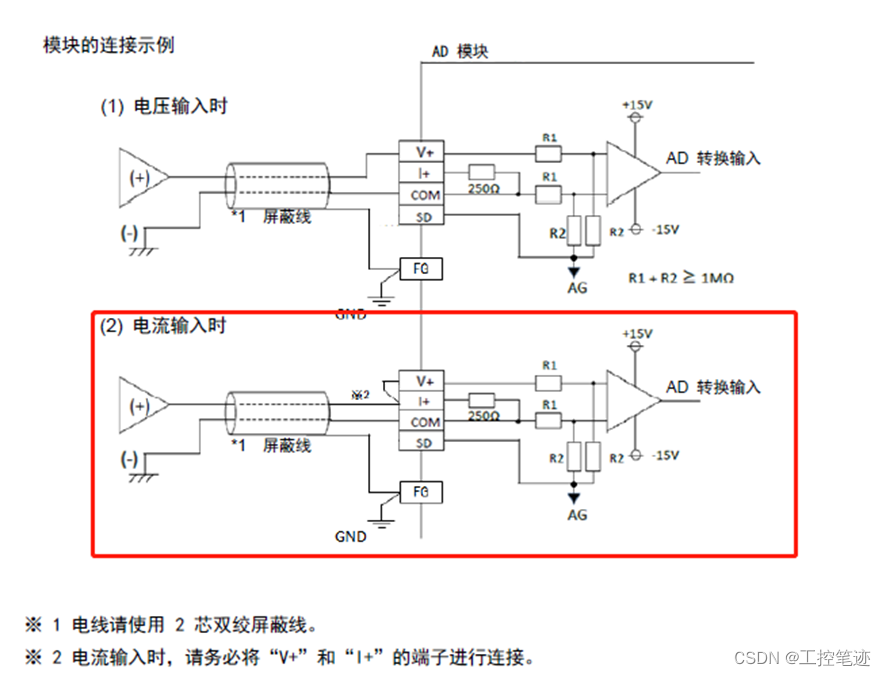

1. AD（TUK-6975）使用电流型接线方式（I+和V+要短接）

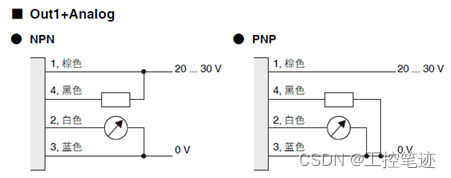

2.基恩士LR-TB5000CL接线图如下

 四、PCWIN2参数设置

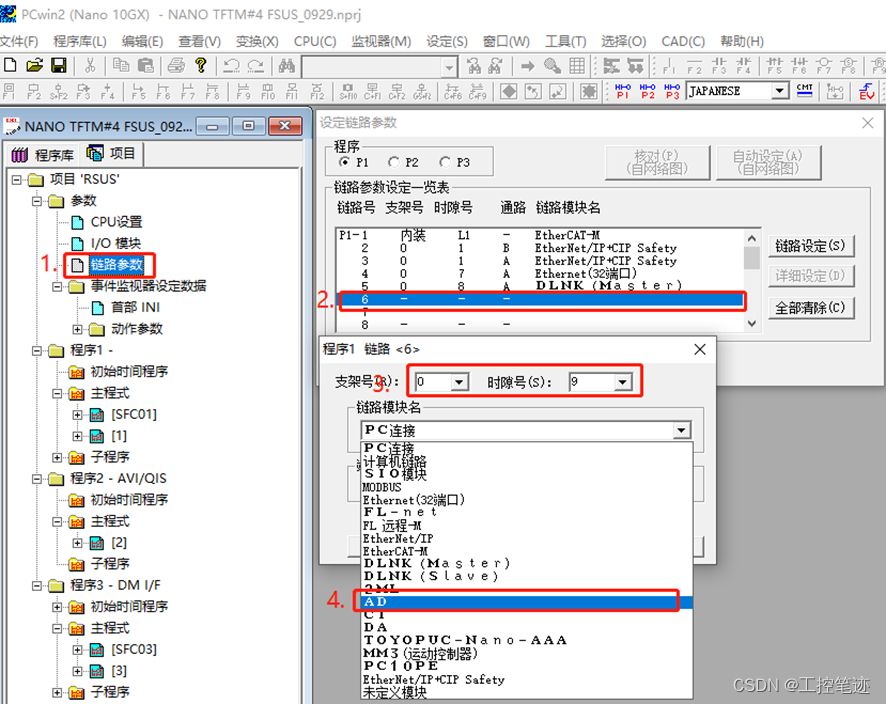

1. 添加AD模块

        2.添加链路参数

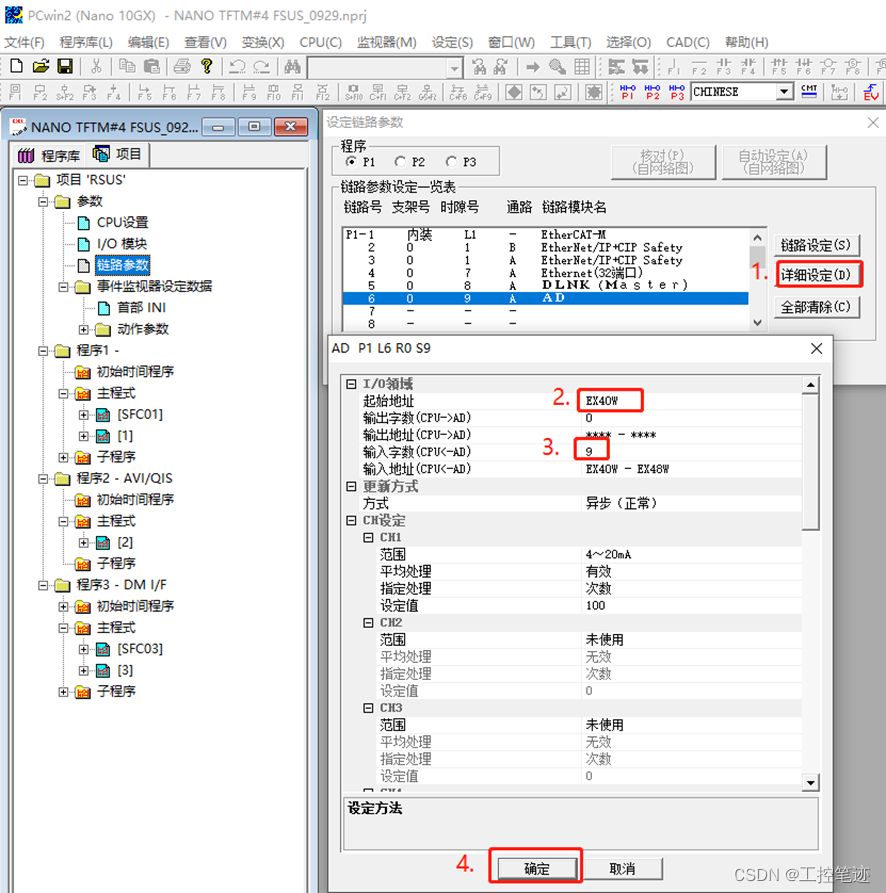

         3.设定AD采集地址

        可使用的地址为L/M/X/EL/EM/EX/GM/GX,

        例：输出字数=0，输入字数=9. 起始地址为EX40W。

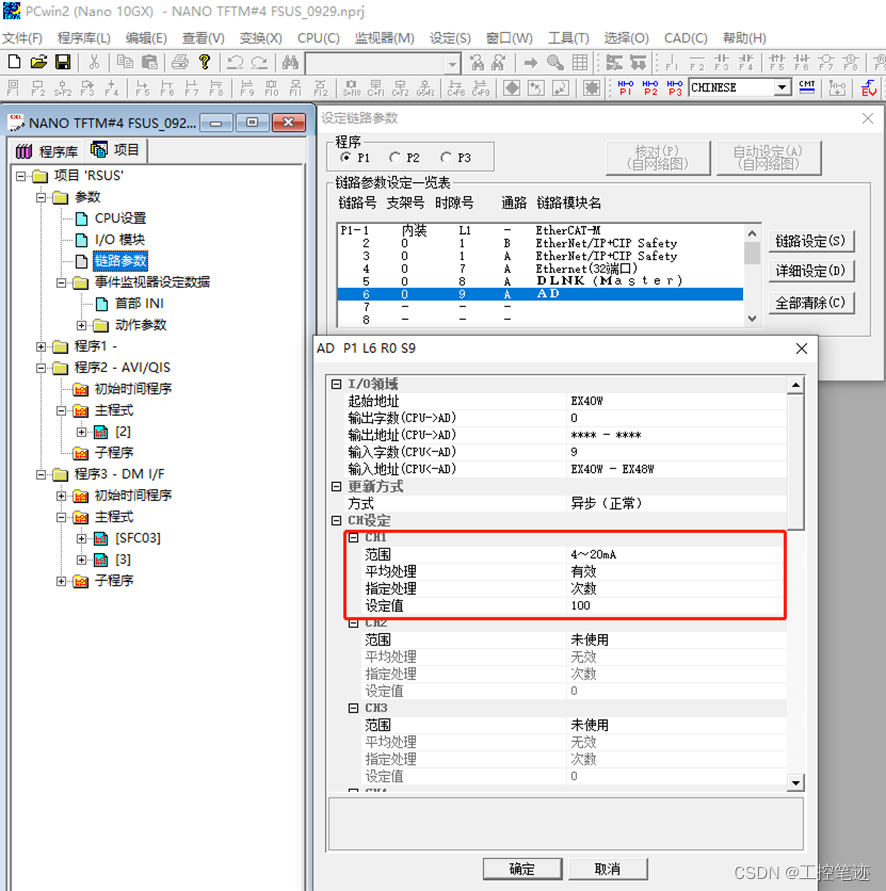

         4.设定AD转换方式（为了方式信号干扰，选择平均处理）

 五、程序

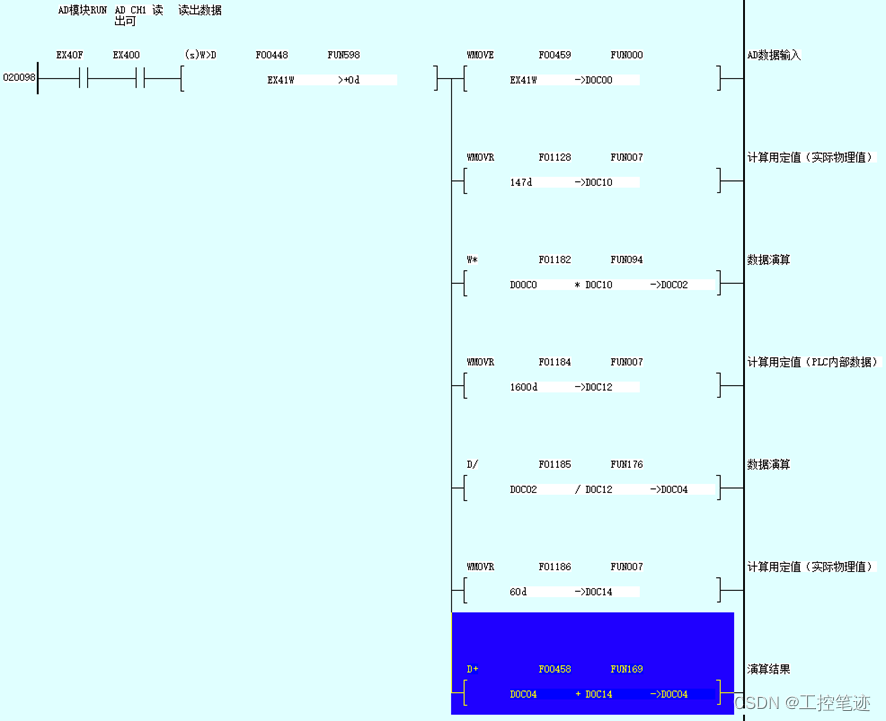

例：CH1通道程序，其他通道同理如下：

 六、AD转换通用公式

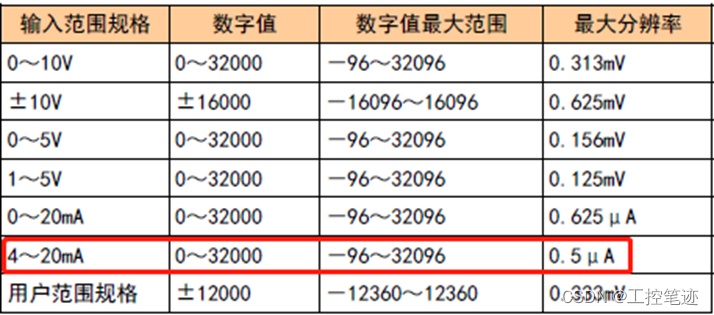

采集值范围由PLC硬件模块决定，本案例使用AD（TUK-6975）分辨率为0~32000。基恩士传感器设定范围4-20mA对应距离为（60-3000㎜）根据下图中万能转换公式

可得： Y=[X-0/(32000-0)]*(3000-60)+60



七、注意事项总结

1. 因现场其他设备噪音等影响数值差别较大时，一定要选择平均处理（滤波功能：对去除最大值和最小值之后的合计值进行平均）使数值处于平稳状态。
2. 没有配线的通道请将COM和V+短接；
3. 配线规格要小于30m；
4. 一定要将交流线、高压线与本模块外部输入信号含品避险分开布线。
