音频基础之I2S、TDM、PCM传输

1、采样率
常用的表示符号是fs。通俗的讲采样频率是指计算机每秒钟采集多少个声音样本。采样频率与声音频率之间有一定的关系，根据奈奎斯特理论，只有采样频率高于声音信号最高频率的两倍时，才能把数字信号表示的声音还原成为原来的声音，是衡量声卡采集、记录和还原声音文件的质量标准。

2、采样精度
模拟信号的幅度轴进行数字化，它决定了模拟信号数字化以后的动态范围。采样精度为24bit位即动态范围0~96dbfs。

3、帧长
DSP一次处理的音频采样点数，决定处理延时。如帧长64，采样率为48Kbps,DSP一次计算延时至少0.001333333s.

4、时钟
4.1、音频数据由I2S协议来传输，在I2S中，有很多时序都需要配置。
4.1.1、BCLK：位时钟 (Bitclock，BCK，也称串行时钟SCK)：确立数据流中两个相邻位之间边界的信号
4.1.2、LRCK：左/右时钟 (LRCK)/字时钟 (Wordclock,也称WS)：一个在采样速率下运行、占空比为 50% 的慢时钟，它确立数据流中两条相邻通道(左和右)之间的边界。
4.1.3、MCLK：主时钟，一般而言，DSP不需要音频主时钟，因为它们能够以一种完全不同的速率对数据进行处理，
例如： 设声音的采样频率为44.1 kHz，即声道选择信号（帧时钟）WS的频率必须也为44.1 kHz；左/右2个声道的量化深度均为16 bit，则I2S的SCK的频率为：44.1 kHz×16×2＝1.4112 MHz,SCK = 采样率 * 位宽 * 通道数,WS = 采样率

4.2、音频数据由TDM/PCM来传输，不像I2S有统一的标准，不同的IC厂商在应用TDM时可能略有差异，这些差异表现在时钟的极性、声道配置的触发条件和对闲置声道的处理等。

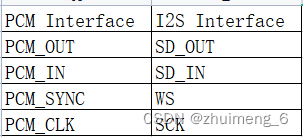

TDM/PCM与I2S接口对应关系见下表：

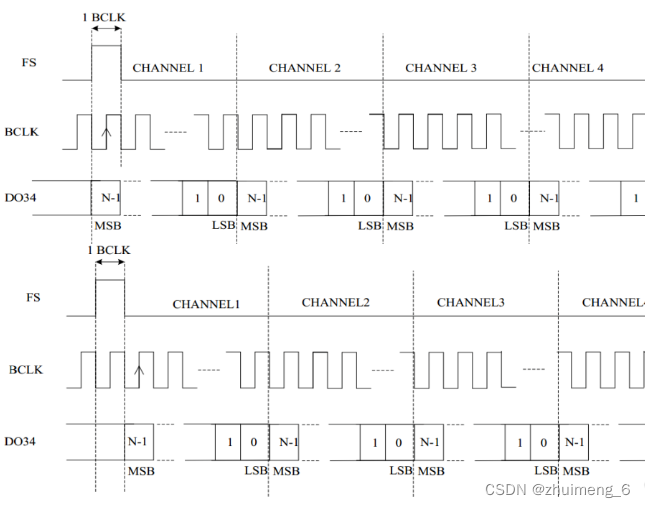

4.2.1、根据 SD相对帧同步时钟FSYNC的位置，TDM分两种基本模式：
Mode A: 数据在FSYNC有效后，BCLK的第2个上升沿有效
Mode B: 数据在FSYNC有效后，BCLK的第1个上升沿有效

注：不同厂商对Mode A和Mode B定义可能有所差别

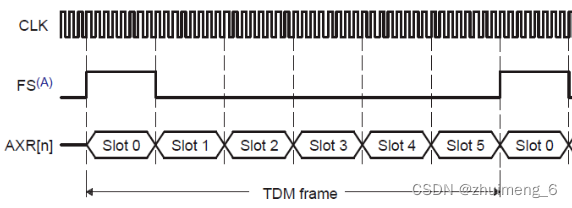

应用中，总是以帧同步时钟FSYNC的上升沿表示一次传输的开始。帧同步时钟的频率总是等于音频的采样率，比如44.1 kHz，48 kHz等。多数应用只用到FSYNC的上升沿，而忽略其下降沿。根据不同应用FSYNC脉冲宽度的差别，PCM帧同步时钟模式大致分为两种：长帧同步 Long Frame Sync，短帧同步 Short Frame Sync。长帧同步，如图所示，FSYNC脉冲宽度等于1个Slot的长度。Slot在TDM中表示的是传输单个声道所占用的位数。如图所示TI McASP接口的TDM包括6个Slots，即它最多可包括6声道数据。注意，Slot的位数并不一定等于音频的量化深度。比如Slot可能为32 bit，其中包括24 bit有效数据位（Audio Word） + 8 bit零填充（Zero Padding）。

b. 短帧同步，FSYNC脉冲宽度等于1个BCLK周期长度；

4.2.2举例
FSYNC的频率等于音频的采样率（例如44.1 kHz，48 kHz等）。Frame每次传输包括所有声道的数据。PCM采样音频数据量化深度一般在16-32bit（最常见为16/24bit）。那么对于8声道，每个声道32bit音频数据，采样率48kHz的系统，TDM的系统时钟速率为：8 × 32 × 48kHz ＝ 12.288 MHz
BCLK = 采样率 * 位宽 * 通道数，FYNC = 采样率。
