通信相关内容

这部分根据我的复习，感觉和通信的内容紧密联系，而且还是刚开始的内容，容易劝退很多人。实际上把握住信道，码元，传输速率等概念的本质，这部分的题目就很好理解了。
信道：就是将物理的电路给抽象化了。实际上电路有不同规格和特性，但使用信道就可以统一描述这些不同的电路，即逻辑描述

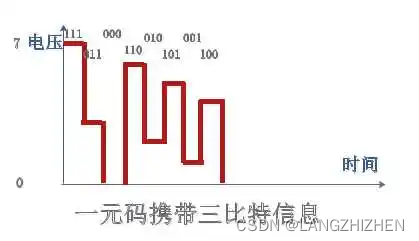

码元：相信很多人都不理解什么是码元。举个例子，比如说现在有 $01010101$ 比特序列。将其反映到实际意义中，我们通常认为0为低电平，1为高电平（数电中内容），即一位比特可以代表两种电平变化。那么我们现在规定:
$00为\frac{1}{4}电平 \\ 01为\frac{2}{4}电平 \\ 10为\frac{3}{4}电平 \\ 11为\frac{4}{4}电平$
即用了两位比特代表了四种电平变化。而此时我们将00、01、10、11定义为四进制码元，因为代表了四种不同的状态。我们可以这样理解：k进制就相当于k个不同的数字，而表示这k个不同的数字需要 $log_2k$ 比特。实际上码元就是把多个比特位看成一个整体了。
在这里插入图片描述

传输速率：码元传输速率M和信息传输速率X之间的比例关系：
$M = n X ， n 为一个码元所携带的比特信息$
而码元传输速率也称为波特率

奈奎斯特定理，香农定理

这两个定理还是很重要的，貌似考的频率很大。
奈氏定理（理想状态）：
$极限数据传输速率=2Wlog_2V$
W是带宽，V是一个码元携带的比特数
香农定理：
$极限数据传输速率=Wlog_2(1+\frac{S}{N})$

$\frac{S}{N}$ 为信噪比。而当题目中给出信噪比是以dB为单位时，我们就需要转换
$信噪比(dB)=10log_{10}(\frac{S}{N})$
做题的时候要注意题目条件是理想条件还是受干扰的条件。如果题目中没有提到，我们两个传输速率都需要算，结果取最小值。

编码与调制

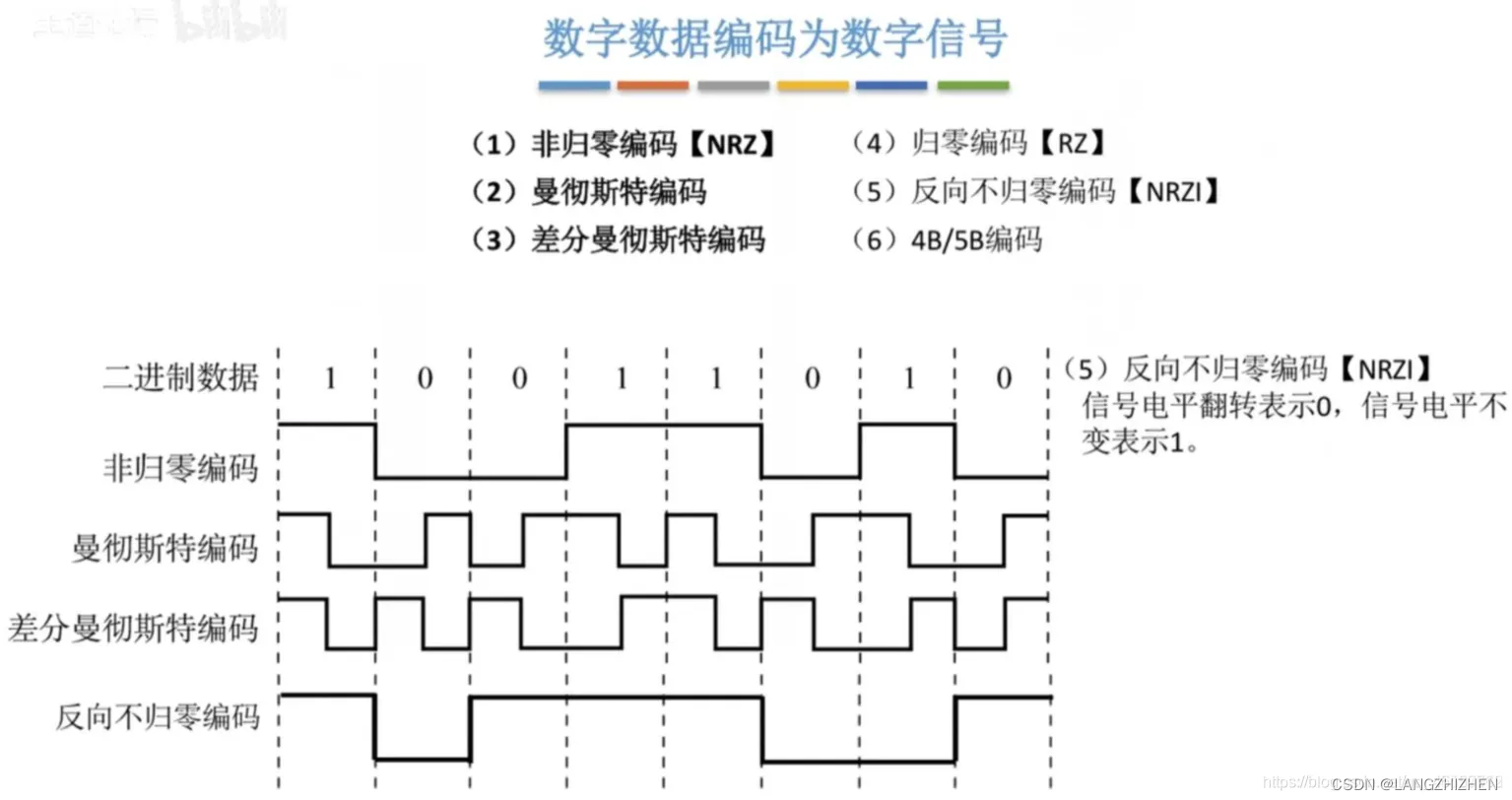

编码顾名思义就是把不是序列的数据给转换成码制数据，也就是转换的结果是数字信号。数字数据编码为数字信号，方法有书上所提到的NRZ，NRZI，曼彻斯特编码，差分曼彻斯特编码等。
在这里插入图片描述

关于上面的编码内容，要把握住以下几个点

该方式的应用：曼彻斯特应用于以太网；差分曼彻斯特应用于局域网
该方式是否实现同步：归零编码难以实现同步，而曼彻斯特中间的跳变可以作为时钟信号实现同步
该方式对传输速率的改变：曼彻斯特编码减半了原来的信息传输速率
该方式与01序列的对应关系，给你01110110能否画出对应的图像？
而数字数据调制为模拟信号，则是调频(FSK），调幅(ASK)，调相(PSK)，正交振幅（QAM）。实际上就把握住相较于原来变化的程度。比如在QAM中，波特率是B，相位有m个，振幅有n个，那么如果每个相位都对应n个振幅，那总共就是mn种不同的图像，也就是mn种不同的状态。则速率就是波特率乘以每个码元携带的比特数
$信息传输速率=Blog_2(mn)$
剩下的模拟数据编码为数字信号就是采样、量化、编码。要注意采样的频率 $f_{采样} \ge 2f_{max}$ 。

数据交换方式

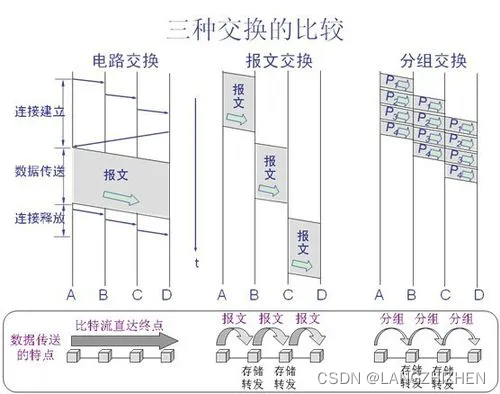

电路交换：
①先连接再传输②持续占有，不会自动断开③传输速率快（专线就是快）没有冲突④信道利用率低（占着茅坑不拉屎能不低吗）⑤没有拥塞控制和纠错功能⑥灵活性差
报文交换：
①把数据分成报文再挨个传送②有拥塞控制③提高了传输速率④无需建立连接⑤动态分配线路⑥大小不固定
分组交换：
①在报文交换的基础上把报文切分成更小且固定长度的分组②进一步提高了传输速率
在这里插入图片描述

传输介质

双绞线：模拟传输中使用放大器放大衰减的信号；数字传输中使用中继器整形失真的信号
同轴电缆：具有良好的抗干扰性
光纤：只要入射角大于某个临界角度，就会出现全反射。
多模光纤：将从不同角度的光线在一根光纤中传播，但反射会造成失真，所以只适合近距离传输。
单模光纤：光纤的直径只有一个光的波长时，光可以一直向前传播而不会反射，适合远距离传输。
