LabVIEW公式节点

公式节点是一种便于在程序图上执行数学运算的节点，在公式节点中可以使用算术表达式来实现算法过程。新建的公式节点为类似于循环结构的方框。但公式节点中并非子程序框图，而是一个或多个用分号隔开的类似于C语言的语句。

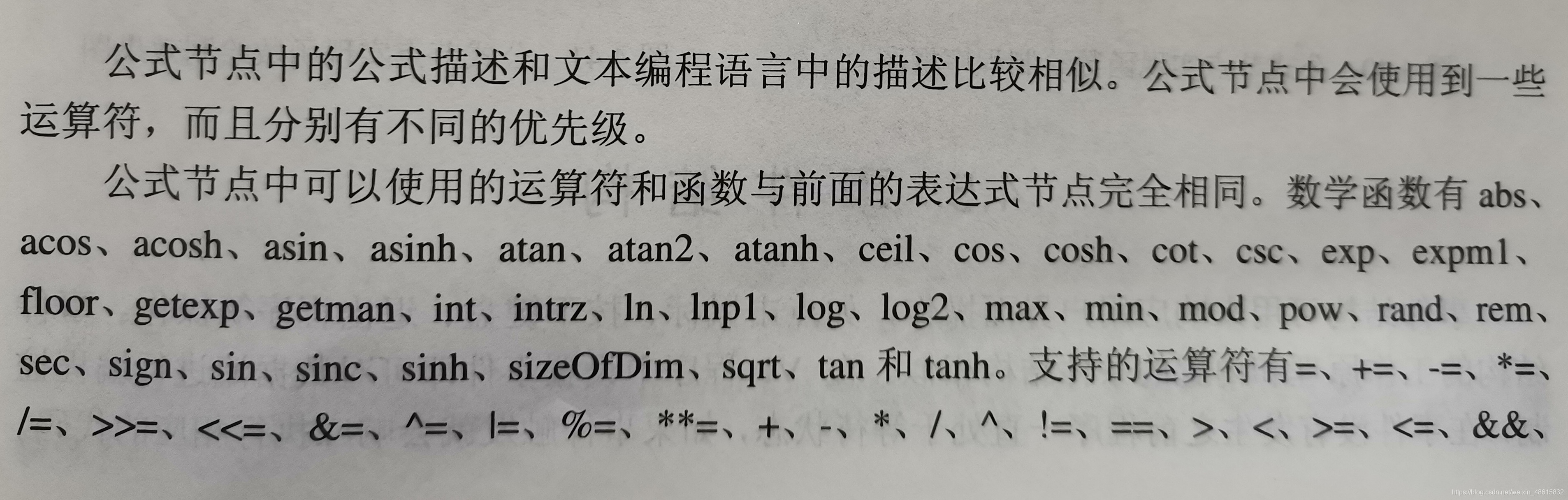

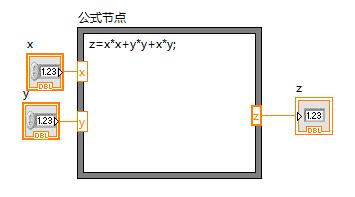

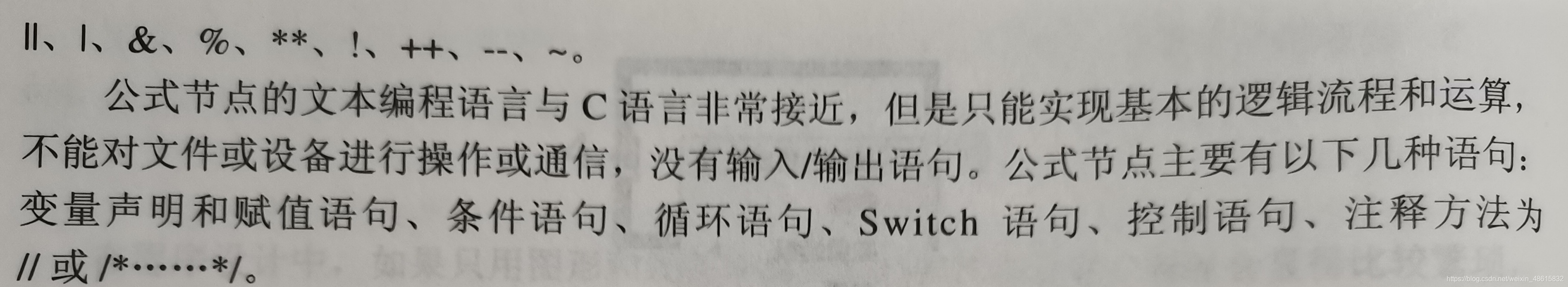

例子

步骤一：新建一个VI，在前面板上放置3个数值输入控件，分别命名为“a”、“b”和“点数”，放置1个“波形图”显示控件，拉伸图例曲线显示为两条，分别命名为“y1”和“y2”。
步骤二：编写程序框图并打开，添加一个公式节点，在程序框内输入公式“y1=asqrt(x)”和“y2=bIn(x)”的表达式。

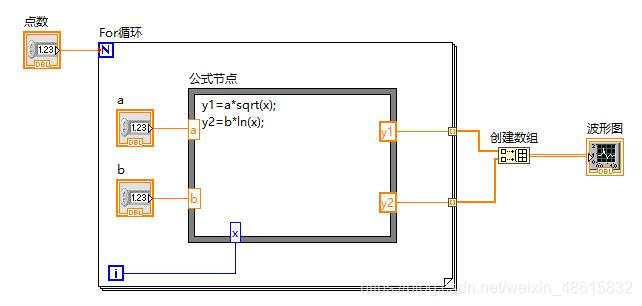

步骤三：在“公式节点”外添加一个For循环结构，循环次数与“点数”输入控件相连接。创建公式节点的3个输入端口，添加参数为“a”、“b”、“x”。其中，“a”与“a”输入控件连接作为“y1”的系数，“b”与“b”输入控件连接作为“y2”的系数，“x”与For循环的计数端口“i”连接，作为函数的自变量。创建公式节点的2个输出端口，添加参数“y1”和“y2”。
步骤四：添加“创建数组”函数，选择“函数”→“编程”→“数组”→“创建数组”函数，将所选函数添加到For循环外部，将“y1”、“y2”两个输出参数连接“创建数组”函数的两个输入端，二维数组输出端与波形图连接、
步骤五：运行程序。可以通过改变系数“a”和“b”的值与绘制图形的“点数”值，观察波形的变化。
