camera D-PHY mipi了解一下

最新推荐文章于 2024-11-22 12:04:19 发布
最新推荐文章于 2024-11-22 12:04:19 发布
阅读量1.2k 收藏 8
点赞数 1
分类专栏： camera 文章标签： iot
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_48894415/article/details/124029643
版权
本文介绍了MIPI接口标准及其在移动设备中的作用，特别是聚焦于D-PHY，详细讲解了D-PHY的特性、与C-PHY和M-PHY的区别，并阐述了MIPI传输时序和数据包格式，包括长包和短包的结构。
摘要由CSDN通过智能技术生成

目录

MIPI简介

简单介绍一下各种PHY的区别

MIPI传输时序

数据包格式

长包格式

短包格式

MIPI简介

MIPI，即移动产业处理器接口（Mobile Industry Processor Interface 简称MIPI）联盟。MIPI（移动产业处理器接口）是MIPI联盟发起的为移动应用处理器制定的开放标准和一个规范。目的是把手机内部的接口如摄像头、显示屏接口、射频/基带接口等标准化，从而减少手机设计的复杂程度和增加设计灵活性。MIPI联盟下面有不同的WorkGroup，分别定义了一系列的手机内部接口标准，比如摄像头接口CSI、显示接口DSI、射频接口DigRF、麦克风/喇叭接口SLIMbus等。统一接口标准的好处是手机厂商根据需要可以从市面上灵活选择不同的芯片和模组，减少手机设计复杂度和增加设计灵活性。

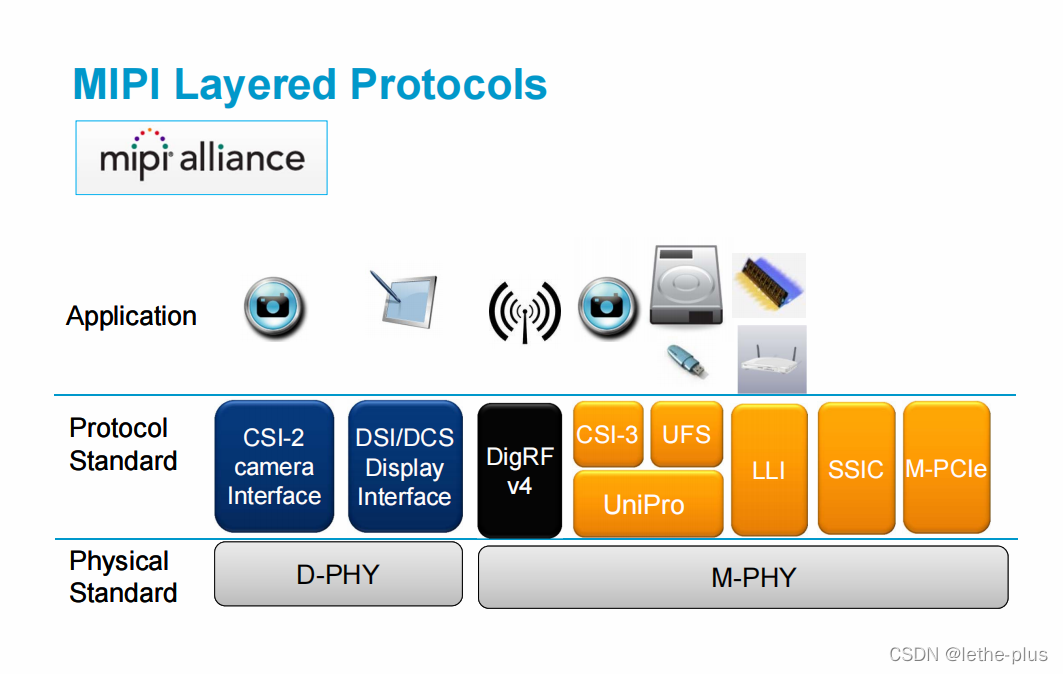

如图，MIPI是一个比较新的标准，其规范也在不断修改和改进，目前比较成熟的接口应用有DSI(显示接口)和CSI（摄像头接口）。CSI/DSI分别是指其承载的是针对Camera或Display应用，都有复杂的协议结构。

本文主要介绍camera D-PHY的相关知识与概念。

下图是完整的MIPI数据传输流向图：

PHY Layer层：:定义了传输媒介，输入/输出电
