一、简介
Loki架构十分简单,由以下三个部分组成:
1、Loki 是主服务器,负责存储日志和处理查询 。
2、promtail 是代理,负责收集日志并将其发送给 loki 。
3、Grafana 用于 UI 展示。
只要在应用程序服务器上安装promtail来收集日志然后发送给Loki存储,就可以在Grafana UI界面通过添加Loki为数据源进行日志查询

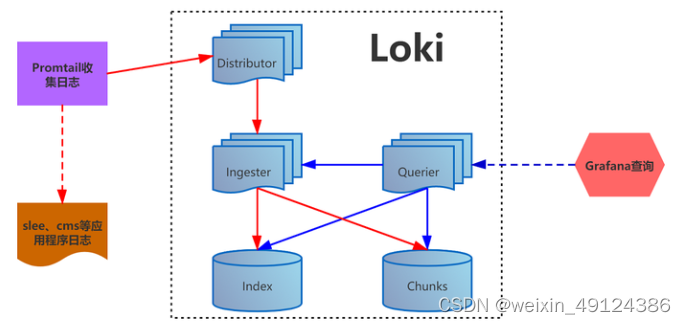

二、系统架构
1、Promtail收集并将日志发送给Loki的Distributor组件
2、Distributor会对接收到的日志流进行正确性校验,并将验证后的日志分批并行发送到Ingester
3、Ingester接受日志流并构建数据块,压缩后存放到所连接的存储后端
4、Querier 收到HTTP查询请求,并将请求发送至Ingester 用以获取内存数据,Ingester 收到请求后返回符合条件的数据
三、Loki+promtail安装过程(CentOS7环境下)
下载loki和promtail安装包及两个配置文件
链接:https://pan.baidu.com/s/1fR3ZYEswWsp0HQK9BF_1iw
提取码:bu97
创建文件夹 /opt/loki
把两个压缩包和配置文件放到/opt/loki
1、安装loki
解压loki-linux-amd64.zip
unzip promtail-linux-amd64.zip

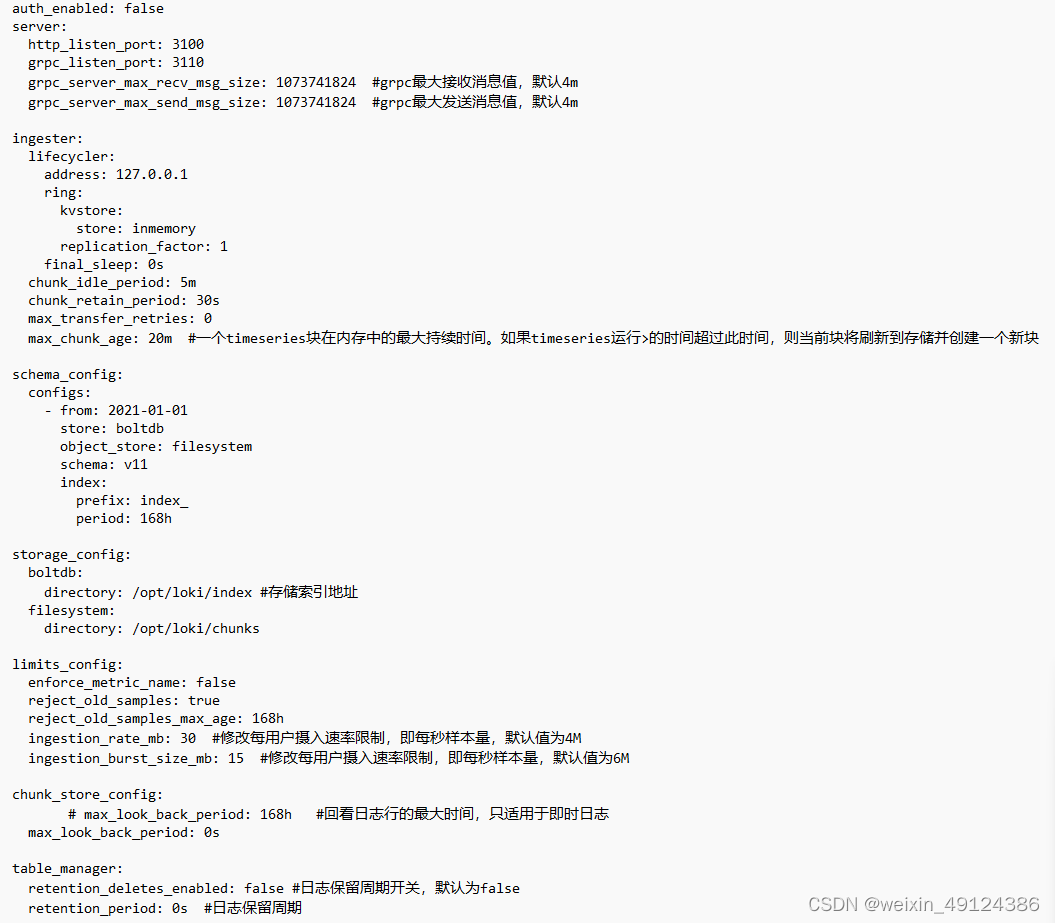

根据需要修改配置文件
Vim loki-local-config.yaml
启动loki进程
nohup /opt/loki/loki-linux-amd64 -config.file=/opt/loki/loki-local-config.yaml >loki.out 2>&1 &
2、安装promtail
解压promtail-linux-amd64.zip
unzip promtail-linux-amd64.zip

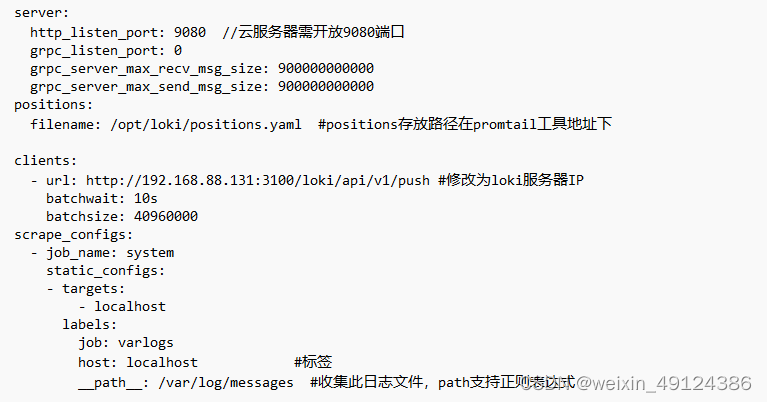

根据需要修改配置文件
vim promtail-local-config.yaml
启动promtail 进程
nohup /opt/loki/promtail-linux-amd64 -config.file=/opt/loki/promtail-local-config.yaml >promtail.out 2>&1 &
四、安装grafana可视化
安装grafana

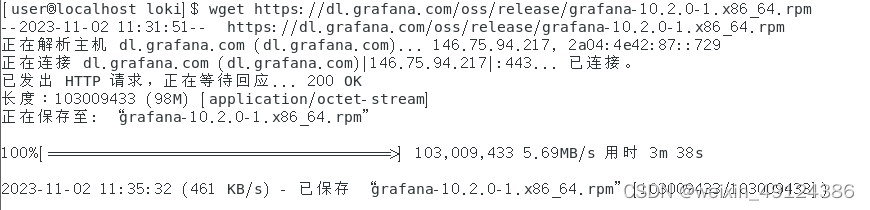

wget https://dl.grafana.com/oss/release/grafana-10.2.0-1.x86_64.rpm

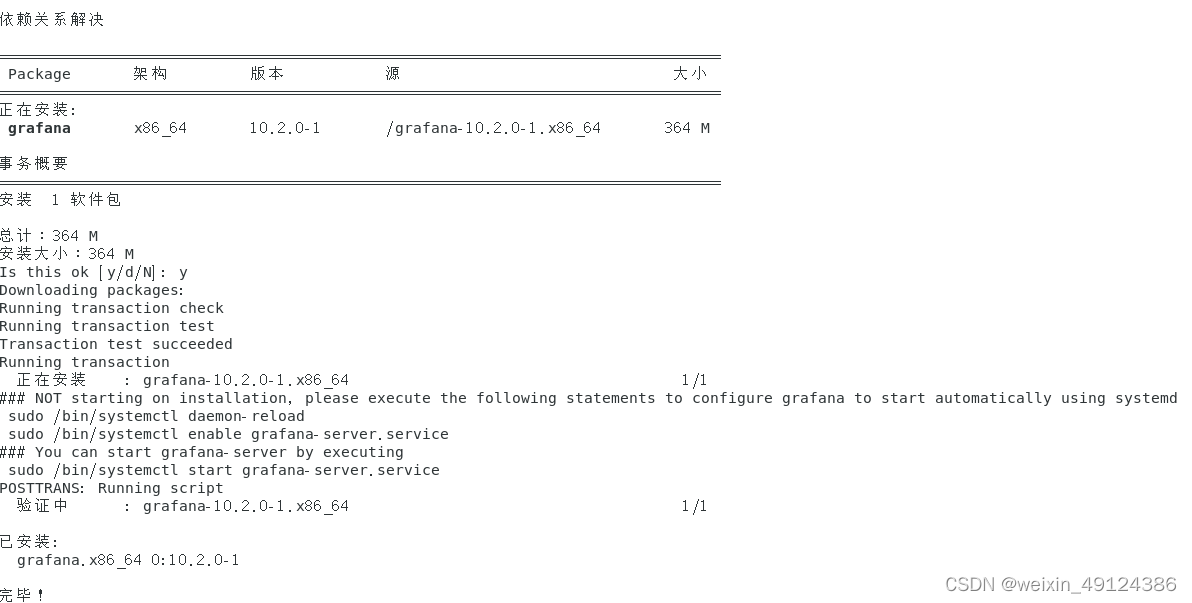

sudo yum install grafana-10.2.0-1.x86_64.rpm
启动服务
systemctl start grafana-server

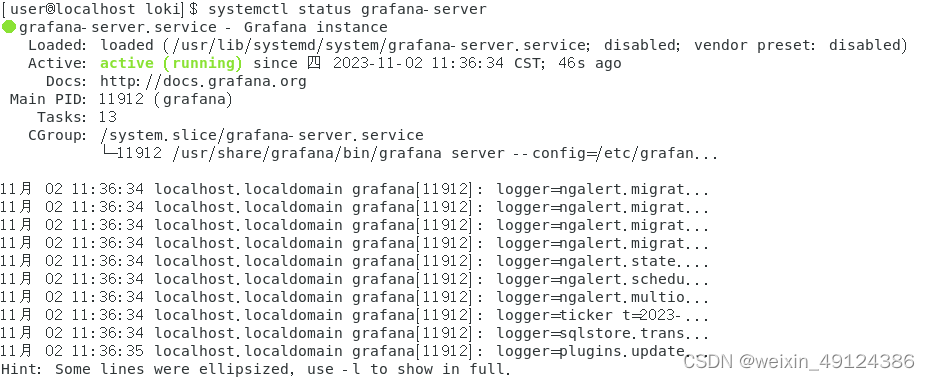

查看服务状态
systemctl status grafana-server

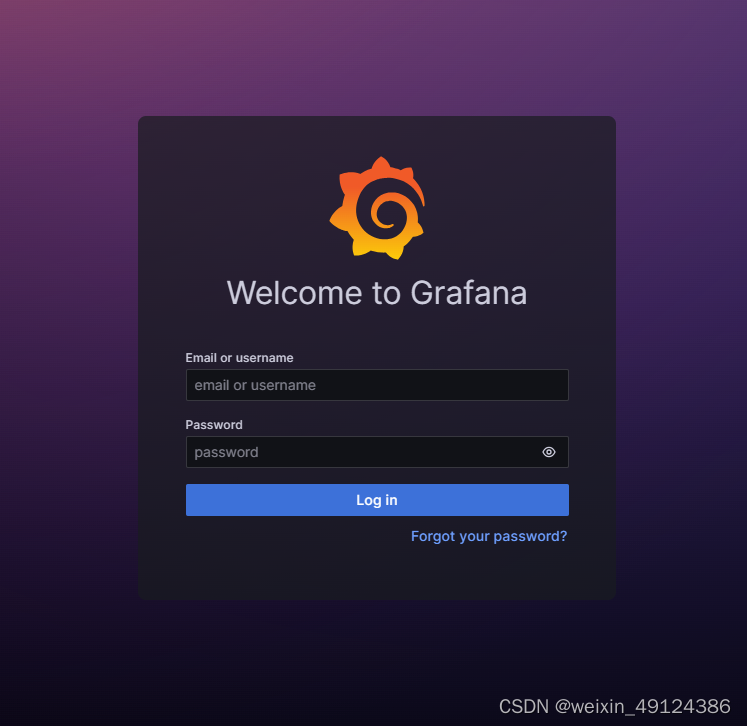

访问界面
IP:3000
初始用户名和密码是admin
初次登陆会提示更改密码
至此grafana安装完成
注意:访问web界面时,如果出现If you're seeing this Grafana has failed to load its application files,解决办法:更换浏览器。如果不能访问界面,注意关闭centos防火墙,systemctl stop firewalld.service

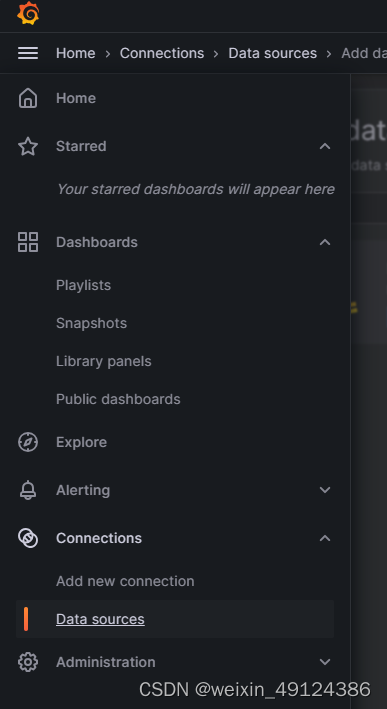

登录进入主界面之后点击左侧菜单栏Data sources

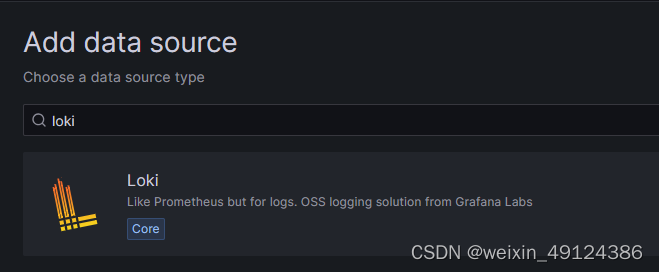

添加数据源loki

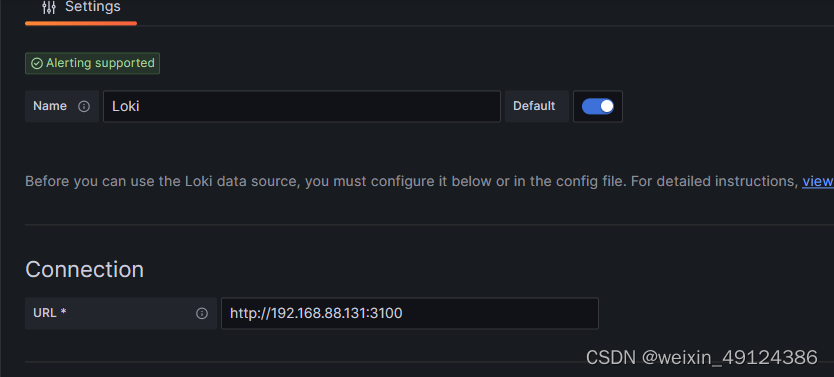

做如下配置
之后页面下拉点击Save&test

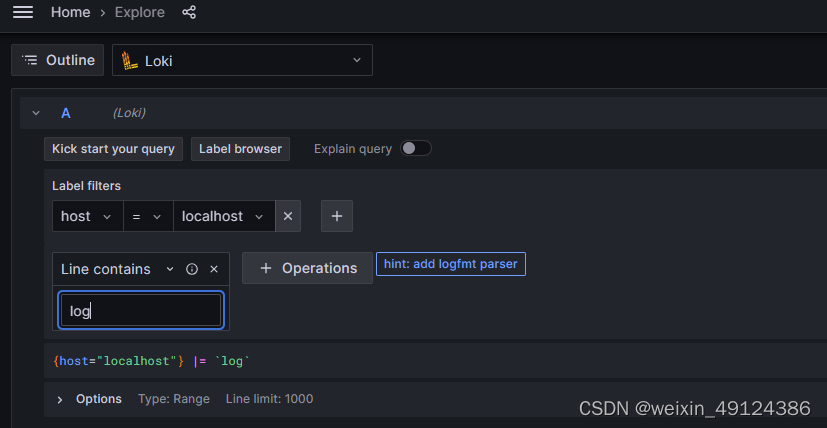

之后进入Explore选择标签,也可以对指定字段进行搜索

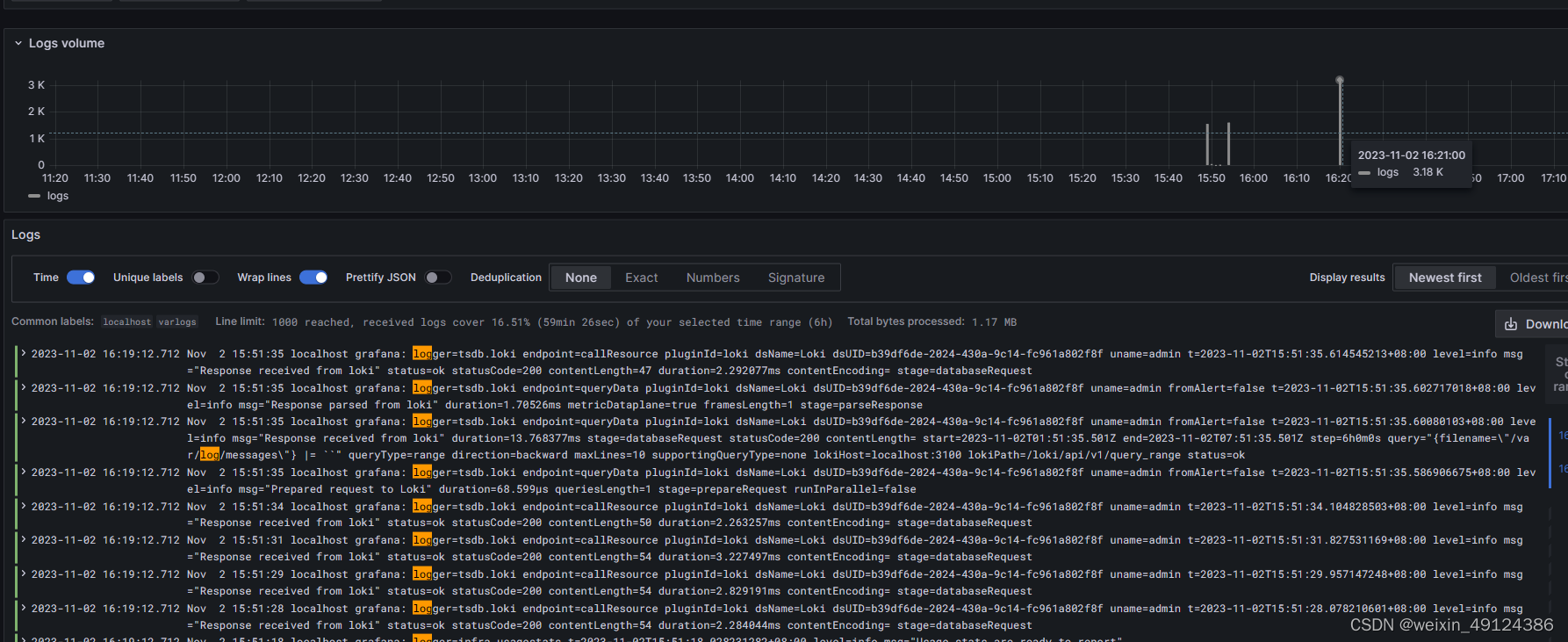

然后就可以看到日志数据
至此,Loki+promtail+Grafana 部署完毕
