SAS学习（2）——对proc步中绘制的plot进行修饰

在利用SAS进行分析时，proc步中的plots=options可以绘制不同图形，但是有时在proc步中绘制出来的图形都较为粗糙，还有一些细节需要进行修饰和调整，在这里可以使用的解决思路是：将proc步中生成的用于绘制图形的数据进行导出，再利用proc sgplot语句进行图形重绘和增添细节。

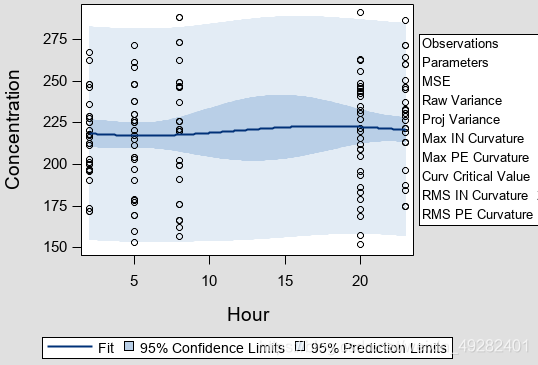

拿最近分析的数据举例（数据已进行过修改处理），利用PROC步进行分析，用plots=options得到下图，但是因为想要图片更细致更清楚，所以将绘制图示的数据进行导出，用proc sgplot进行绘制。proc步生成的图如下：

 假设需要这张图：横坐标调整为时间格式，并在横坐标上标注出2:00，5:00，8:00，20:00，23:00时间点（调整时间格式较为简单，使用format语句即可）。具体步骤如下：

1）首先导出绘制这个图形的数据，可以在proc 步前运行

ods trace on;

找到相应的数据，用output导出成数据集。

2）观察这个图的结构，由一条曲线，两条宽度不同的band和散点图构成，是一个复合图，根据导出的数据集的数据用proc sgplot进行绘制，具体代码和含义如下：

proc sgplot data=fitplot;
/*分别绘制两条band，分别加标签“95% Confidence Limits”和
“95% Prediction Limits”,fillattrs=设置清晰度，让这一个图的颜色与另一个区分开*/
band x=xgrid lower=lcmgrid upper=ucmgrid /
       legendlabel="95% Confidence Limits" name="band1";
band x=xgrid lower=lcigrid upper=ucigrid /
       fillattrs=(transparency=0.5)
       legendlabel="95% Prediction Limits" name="band2";

/*原始数据是5个时间段的数据，利用原始数据绘制散点图*/
scatter x=hour y=Observed;

/*中间的曲线绘制*/
series  x=xgrid y=ygrid;

/*设置标签的顺序以及位置，这里设置的是在
图外面(outside)居中(bottom，底部右侧是bottomright)*/
keylegend "band1" "band2" /location=outside
position=bottom;

/*为X轴和Y轴加标签*/
label xgrid='Time of day(hr)';
label ygrid='pg/ml';
label Hour='Time of day(hr)';

/*选择要标注的时间点*/
xaxis grid values=(2,5,8,20,23);

/*proc format里设置好的格式*/
format xgrid time_fmt. Hour time_fmt.;
run;

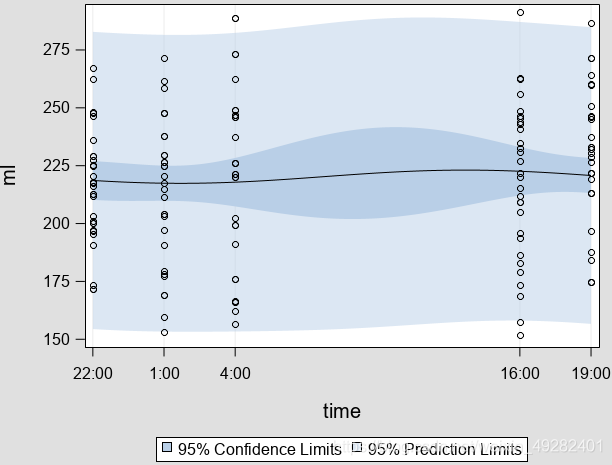

再次运行代码，得到的结果就是下图啦

还有更多的细节都可以在proc sgplot上进行修改。

将自己在学习SAS过程中遇到的问题和最后使用的解决方法记录下来，如果有错漏或者更好的解决方法欢迎大家一起讨论哦~
