嵌入式工程师必学(15):SAR ADC接口基础

本文介绍了模数转换器ADC的工作原理,重点解析了逐次逼近型(SAR)ADC的运作过程,包括采样、保持、量化和编码四个步骤。通过实例说明了SAR ADC的分辨率计算,以及SAR ADC系统框图中的关键组件如SARMUX、SAR sequencer。此外,还探讨了SAR ADC在中等分辨率和高数据率应用中的优势,并讨论了其在锁步操作和多通道模拟输入中的应用。
摘要由CSDN通过智能技术生成

基本概念:

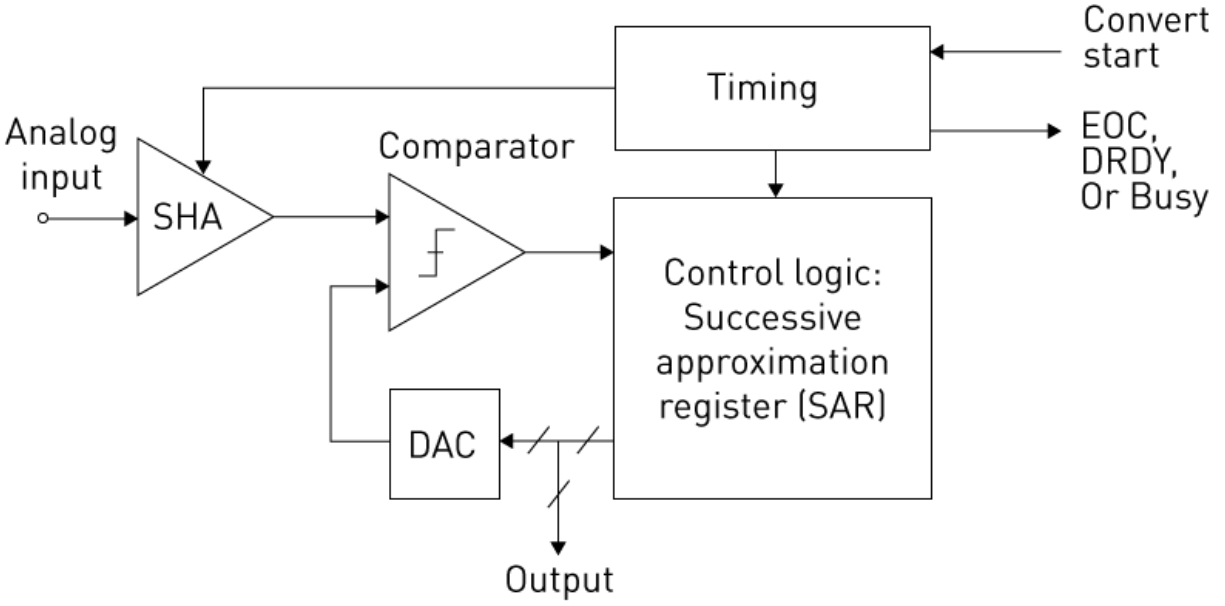

逐次逼近寄存器(SAR)模数转换器(ADC)作为一种广泛使用的ADC变体,具有突出的地位,特别适用于需要转换速度、功率效率和分辨率和谐融合的应用。SAR ADC的操作基础基于二分搜索算法的利用,该算法有助于引导ADC对输入模拟电压进行收敛近似。术语“逐次逼近”是指ADC用于估计模拟输入电压的迭代方法。它的工作原理是逐步细化其近似值,每次都更接近实际输入电压。逐次逼近寄存器是SAR ADC的核心组件。在该寄存器中,二进制值表示输入电压的当前近似值。在转换过程的每个步骤中,SAR控制逻辑系统地调整该近似值的单个比特,从最高有效位(MSB)开始,向下推进到最低有效位(LSB)。

SAR ADC配置中不可或缺的组成部分是数模转换器(DAC)。与SAR控制逻辑协调工作的是DAC,它负责将存储在SAR寄存器中的正在进行的近似值转换为模拟电压。随后,该模拟电压与输入电压相匹配。如果DAC的输出低于输入电压,则被检查的特定位保持其设置状态;相反,如果它超过输入电压,则该位被重置。这个迭代过程继续其过程,
