随便记录一下踩的坑……

用于西门子S7-300PLC（这机器的年龄都快赶上我了……）

官方文档给出了一个使用示例：

在这里CurrTime是自己定义的定时器名称，T_NO:T10中的T10是不用进行单独定义的，这个定时器没法像直接梯形图的S_ODT一样使用BCD输出，尝试了一下，输出好像是16进制？就是BI输出。但是不影响计时，只影响我查看具体时间……

FUNCTION FC1 : VOID

// Block Parameters
VAR_INPUT
    // Input Parameters
    //输入期望的接通时间和关闭时间
    OPENTIME:S5TIME;
    CLOSETIME:S5TIME;
END_VAR

VAR_IN_OUT
    // I/O Parameters
END_VAR

VAR_OUTPUT
    // Output Parameters
    OUTPUT:BOOL:=FALSE;

    //T1TIME:WORD;
    //T2TIME:WORD;
END_VAR

VAR_TEMP
    // Temporary Variables
    TI1:S5TIME;
    TI2:S5TIME;
    RESET:BOOL;
    TI1Q:BOOL;
    TI2Q:BOOL;
END_VAR

    // Statement Section
    RESET:=FALSE;
    IF (NOT RESET) THEN
        //TI1:=S_ODT(T_NO:=T0,S:=(NOT RESET),TV:=T#5S,R:=RESET,Q:=TI1Q,BI:=T1TIME);
        TI1:=S_ODT(T_NO:=T0,S:=(NOT RESET),TV:=CLOSETIME,R:=RESET,Q:=TI1Q);

        IF TI1Q THEN
            OUTPUT:=TRUE;
            //TI2:=S_ODT(T_NO:=T1,S:=(NOT RESET),TV:=T#5S,R:=RESET,Q:=TI2Q,BI:=T2TIME);
            TI2:=S_ODT(T_NO:=T1,S:=(NOT RESET),TV:=OPENTIME,R:=RESET,Q:=TI2Q);
            IF TI2Q THEN
                RESET:=TRUE;
                OUTPUT:=FALSE;
            END_IF;
        END_IF;
    END_IF;


END_FUNCTION

比如这个例子（还有CSDN居然没有SCL代码框）

SCL代码中//表示注释

：=表示赋值，

：表示定义

然后就可以编译+下载！！要下载到虚拟机中，要不然会报错无法运行。

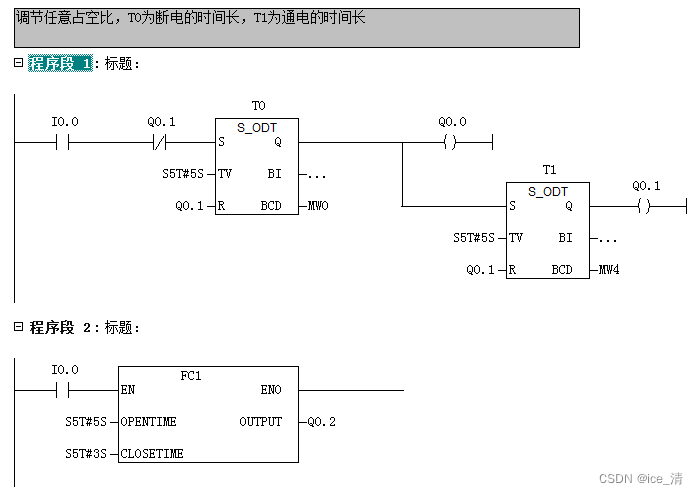

上面的代码就是下图程序段2，程序段1是梯形图翻译……
