开关电源里面有一个用量很大的元器件一一电阻。

根据经验,聊一下电阻的相关内容,也希望同行提供些资料,一起学习,探讨,顺 便给新人提供参考。

这里有 RVL NTCL Rl, R2, R3, R4。Rl, R2, R3, R4 的放电电阻取值。IEC60950, IEC60065都有规定放电时 间对应放电电压的。X电容超过0. luF的话基本要加上这4个电阻。

IEC60950规定Is内电压需下降至37%, IEC60065 规定2S内电压需降至35V。

一般情况都是通过测试去判定,1S内plug端的电 压(240VrmsXl. 4. l=340Vpeak)下降到初始 电压的 37%(125. 8Vpeak)就 pass 了。

至于采用4个组成2串2并,好像是有要求放电电 阻有一个失效,也要能把X电容的电放掉。

附参考图:X 电容为 334/340V R1=R2=R3=R4=1. 5M„

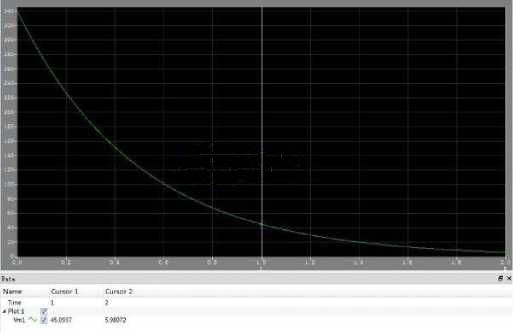

放电时间与放电电压波形如图。


Rl, R2, R3, R4 一般采用0805的封装精度采用5%„ 如果输入是277的话,就要采用2并3串的方法了。(0805 的耐压问题)

由于与待机功耗和PCB尺寸有关,所以很多公司都 推岀替代方案,取消X电容的泄放电阻,采用IC去放 掉X电容的电。

也有小功率的干脆不用X电容,也可以省掉几个电 阻,减小待机功耗,或者IC从这个位置取电,降低待 机功耗。

<
