通过NandGame网站学习选择器

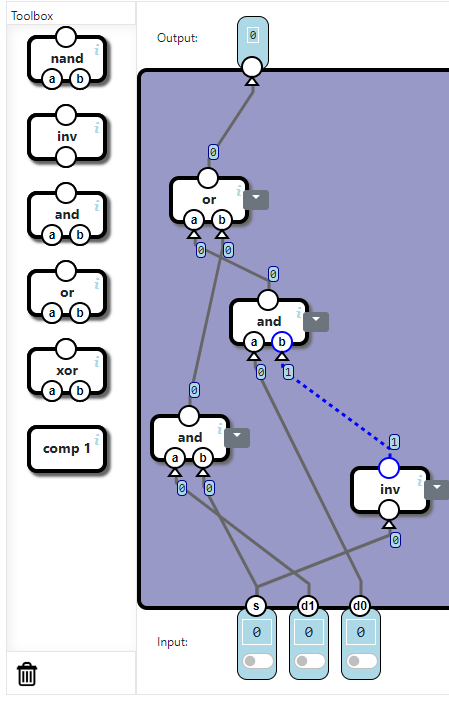

1.选择器

选择器元件选择两个输入中的一个作为输出。

s为选择比特，决定选择哪个输入： 为0时，选择d0；为1时，选择d1。

2.开关

开关元件将数据比特送到2个输出之一。

s(选择位)决定d(数据位)是从c1还是c0输出。

电路描述：

1. 输入信号：选择位 ( s ) 和数据位 ( d )。
2. 非门：对 ( s ) 取反。
3. 与门1：连接 ( d ) 和 ( 非门 s )，输出到 ( c_0 )。
4. 与门2：连接 ( d ) 和 ( s )，输出到 ( c_1 )。
