一、Flyback(反激电路)电路仿真模型
1.电路原理
Flyback(反激电路)的工作原理主要依赖于能量存储和传递的原理。导通状态:当开关元件(如MOSFET或开关管)导通时,电源的直流电压通过电感(或称为变压器的主边)和负载电阻,经过电容滤波后供应给负载。此时,电感中开始储存能量,而滤波电容也开始储存电流。关断状态:当开关元件断开时,由于电感中的电流不能立即消失(电感的电流连续性),电感中的磁场会尝试维持电流的流动,导致电感两端的电压上升。为了维持电流的持续流动,电感中的能量会通过二极管(或其他类似的元件)传递到负载和滤波电容中。在这个过程中,滤波电容会释放出储存的能量来维持负载电压的稳定。能量传递:在开关元件断开期间,存储在电感(或变压器磁场)中的能量会通过变压器的副边传递到负载,产生输出电流。这就是“反激”现象,即能量从电感(或变压器)中“反弹”出来,驱动负载。开关状态切换:开关元件会周期性地导通和断开,形成交替的导通和关断状态。通过适当地调整导通和断开的时间比例(即占空比),可以调节输出电压和电流。
2.电路模型
Flyback(反激电路)主要由以下几个部分组成:
输入部分: 整流器:将输入的交流电(AC)转换为直流电(DC),以便后续电路处理。 滤波器:用于滤除输入电源中的噪声和杂波,确保电路的稳定工作。 输入电容:用于平滑输入电压,存储电能以供后续电路使用。
开关元件: 通常是一个MOSFET(金属氧化物半导体场效应晶体管)或其他类似的开关器件。当开关导通时,输入电源的能量会传递到变压器的主边;当开关断开时,变压器中的能量会传递到副边,驱动负载。
变压器: 是Flyback电路的核心部分,用于实现能量的存储和传递。 变压器由主边(也称为原边)和副边(也称为次级)组成,通过磁耦合实现能量的传输。 在开关导通期间,输入电源的能量会存储在变压器的主边电感中;在开关断开期间,主边电感中的能量会通过磁耦合传递到副边,驱动负载。
输出部分: 整流器:将变压器副边输出的交流电转换为直流电,以便供应给负载。 滤波器:用于平滑输出电压,减小波动,确保稳定的输出。 输出电容:用于存储电能,平滑输出电压,并提供一定的电流缓冲能力。
控制部分: 通常包括一个PWM(脉宽调制)控制器或其他类似的电路,用于控制开关元件的导通和断开时间,从而调节输出电压和电流。
MATALB中搭建的仿真模型如下图所示:
3.参数设置
(1)输入电压
二、仿真分析
1开环仿真

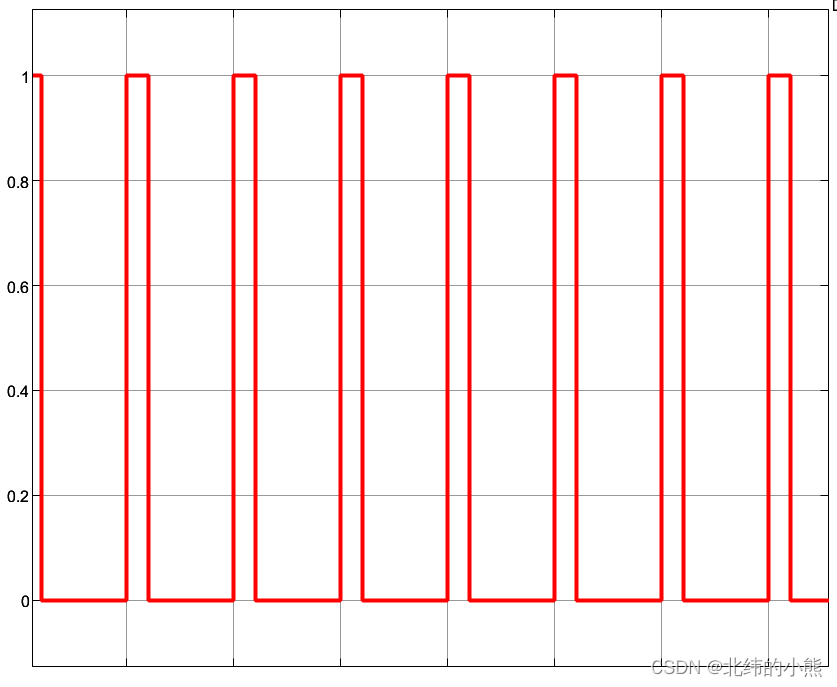

(1)驱动脉冲给定
采用固定占空比给定方式

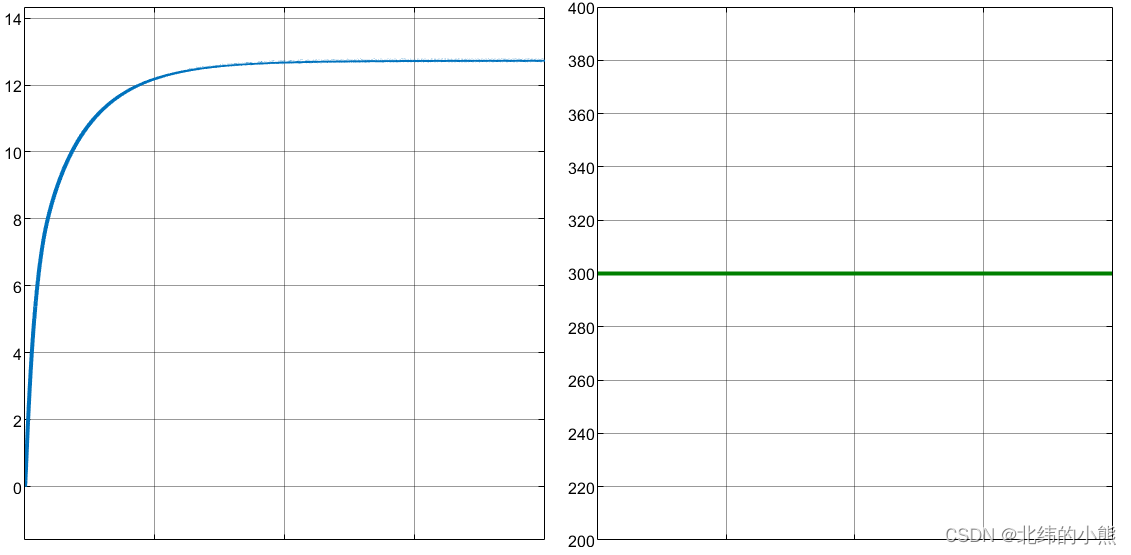

(2)占空比为0.2时输出波形如下图所示:
输入与输出电压如图所示,从图中可以看出快速稳定到13V
占空比突变仿真波形如下图所示,分别为输出电压、输入电压、输出电流、输入电流
占空比在0.02s时,由0.2突变为0.4,从图中可以看出,输出电压跟随占空比的改变快速稳定电压,
2闭环仿真
采用电压PI闭环控制策略,稳定输出电压,仿真模型如下图所示: 输出电压与给定作差,经过PI控制器输出误差信号,最终经过PWM发生器输出PWM驱动信号,控制开关管开通与关断。

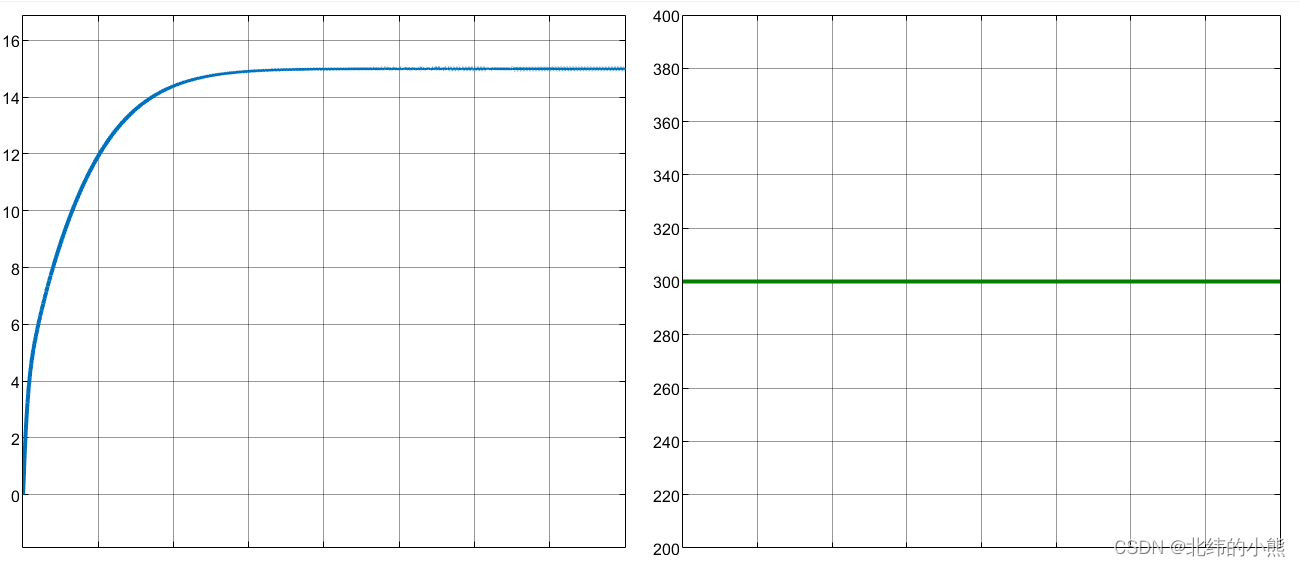

(1)给定值15V输出波形如下图所示:
从图中可以看出,变换器也能快速跟随给定,稳定输出电压至15V
(2)输入突变

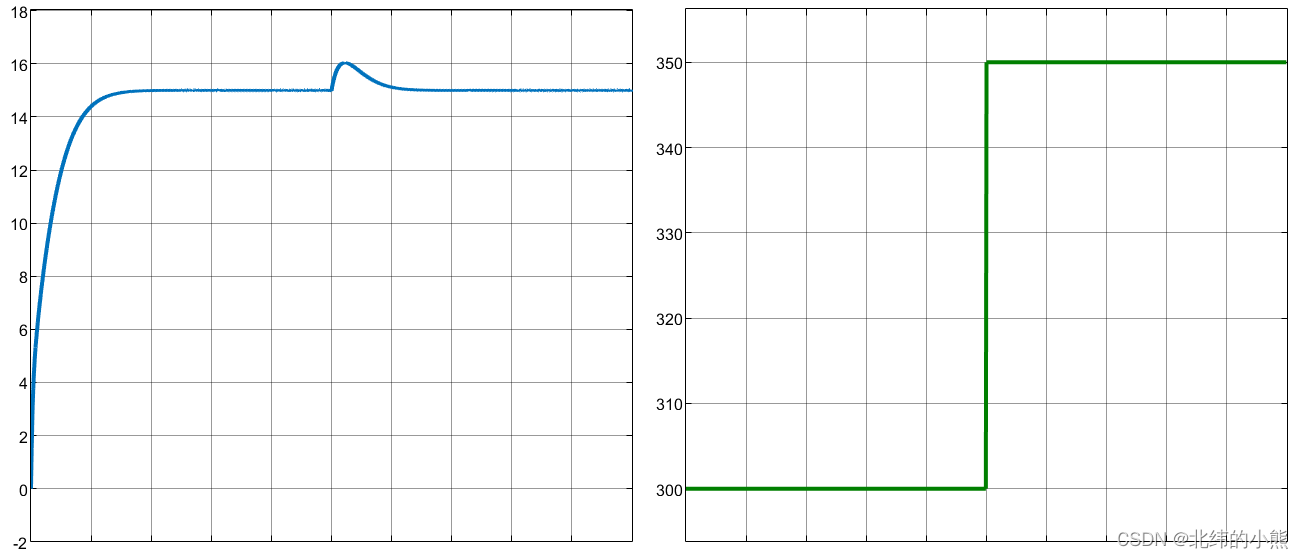

输入电压从300突变为350V,输出电压波形如下图所示:
从图中可以看出,输入电压突变时,输出电压经过PI闭环控制快速调整控制信号,在极短时间内是的输出电压稳定在15V,表明PI控制在面临外界干扰时具有较强的抗干扰能力。
(3)负载突变

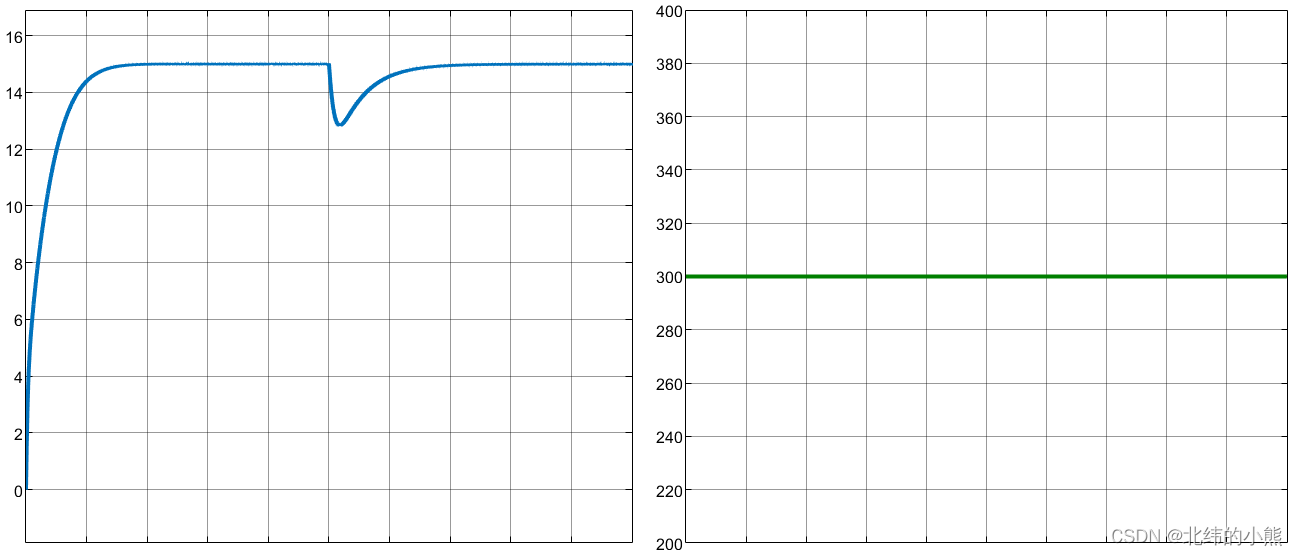

负载从额定突变为半载,输出电压波形如下图所示:
从图中可以看出,负载突变时,输出电压经过PI闭环控制快速调整控制信号,在极短时间内是的输出电压稳定在15V,表明PI控制在面临外界干扰时具有较强的抗干扰能力。
三、总结
1电路特点
Flyback(反激电路)具有以下特点:
(1)电路简单且高效:反激电路的设计相对简单,由开关管、变压器、整流二极管、电容等基本元件构成。这种简单的结构使得反激电路具有较高的效率,能够高效地将输入电能转换为输出电能。
(2)隔离输出:由于反激电路使用了变压器,因此可以实现电气隔离。这种隔离特性使得反激电路在应用中具有更好的安全性和可靠性,能够有效地防止电路中的故障对其他部分产生影响。
(3)宽输入输出电压比:反激电路可以适应较宽的输入输出电压范围,这使得它在各种应用场合下都具有较好的适应性。
(4)成本较低:由于反激电路的结构简单,所需元件数量较少,因此其成本相对较低。这使得反激电路在低成本应用中具有较大的优势。
(5)输出电压纹波较大:由于反激电路的工作原理,其输出电压会存在一定的纹波。这种纹波可能会对某些应用产生影响,因此在设计反激电路时需要充分考虑输出电压的纹波大小。
(6)功率限制:反激电路一般适用于小功率场合,处理功率一般在150W以下。这是因为在大功率应用中,反激电路可能会面临较高的电压和电流应力,需要更复杂的保护措施和散热设计。
(7)适用于多组合输出场合:反激电路可以方便地实现多组合输出,即一个反激电路可以同时驱动多个负载。这种特性使得反激电路在需要多个输出电压或电流的场合下具有较大的优势。
总的来说,Flyback(反激电路)具有电路简单、高效、隔离输出、宽输入输出电压比、成本较低等优点,但同时也存在输出电压纹波较大、功率限制等缺点。在应用中需要根据具体需求进行选择和设计。
2应用场景
Flyback(反激电路)的应用场景广泛,以下是一些主要的应用领域:
(1)电源供应:反激电路特别适用于需要稳定输出电压和电流的设备中。例如,电子设备、通信设备、工业自动化设备等都需要稳定的电源供应。反激电路通过调整开关元件的开关频率和占空比,可以实现稳定的输出电压和电流,满足各种设备的需求。
(2)LED驱动:反激电路也被广泛应用于LED照明领域。LED作为一种低压、高效、长寿命的照明设备,需要恒定的电流来工作。反激电路能够提供稳定的电流输出,保证LED的正常工作。此外,反激电路还可以实现LED的调光功能,通过调整开关元件的占空比,控制LED的亮度。
(3)电机驱动:在许多家用电器和工业设备中,电机是关键的驱动装置。反激电路可以提供稳定的电流输出,使电机能够正常运转。此外,反激电路还可以实现电机的变频调速功能,通过调整开关元件的开关频率,控制电机的转速。
(4)小功率设备:由于反激式电源电路结构简单,成本较低,适用于小功率(通常在几十瓦以下)应用,如充电器、小型电源适配器等。
(5)隔离型电源:反激式电源电路能提供很好的输入输出隔离,适合需要电气隔离的应用,比如医疗设备、工业控制等。 辅助电源:在大型电子系统(如电视、计算机等)中,反激式电源经常被用作辅助电源,为系统的某些部分提供电源。
(6)电池充电器:反激式电源电路可以设计成具有恒流和恒压输出,适用于电池充电器,如手机、笔记本电脑的充电器。
总的来说,Flyback(反激电路)的应用场景涵盖了电源供应、LED驱动、电机驱动、小功率设备、隔离型电源、辅助电源以及电池充电器等多个领域。
3注意事项
在使用Flyback(反激电路)时,需要注意以下事项以确保电路的稳定性和安全性:
(1)磁性元件设计:高频变压器和输出感应元件是反激电路中的关键组件。在设计时,应合理选择磁芯、线圈匝数等参数,以确保磁性元件能够承载所需的功率、效率和体积的平衡。
(2)功率开关器件选择:选择合适的功率开关器件是确保反激电路稳定工作的关键。需要考虑开关器件的耐压、耐流、开关速度等参数,以确保其能够满足电路的要求。同时,需要设计合理的驱动电路,保证功率开关器件的可靠工作和转换效率。
(3)控制电路设计:控制电路的设计应基于功率开关器件的工作特性和工作频率。设计合适的PWM(脉宽调制)控制电路和反馈控制电路,以确保电源的稳定可调。反馈控制电路的设计应能够准确检测输出电压或电流,并通过调整PWM信号的占空比来控制输出电压或电流的稳定。
(4)电气隔离:由于反激电路具有电气隔离的特性,需要注意输入和输出之间的隔离设计。确保输入和输出之间的隔离电阻足够大,以防止电气干扰和损坏。
(5)散热设计:反激电路在工作过程中会产生一定的热量,需要进行合理的散热设计。根据电路的工作功率和工作环境,选择合适的散热器和散热方式,以确保电路的稳定运行。
(6)安全保护:在反激电路中,需要设计过流、过压、过热等保护电路,以防止电路因异常条件而损坏或引发安全事故。这些保护电路应能够及时检测异常条件,并采取相应的措施进行保护。
(7)电磁兼容性:反激电路在工作过程中可能会产生电磁干扰(EMI),需要注意电磁兼容性的设计。通过合理的布局、屏蔽和滤波等措施,减小电磁干扰对电路和其他设备的影响。
总之,在使用Flyback(反激电路)时,需要注意以上事项,确保电路的稳定性和安全性。同时,需要根据具体的应用需求选择合适的元件和设计方案,以实现最佳的电路性能。
