三分频电路设计

biaobiao_hust

已于 2024-01-05 16:01:12 修改

阅读量1k

点赞数 11

文章标签： fpga开发

于 2024-01-05 15:39:40 首次发布

本文链接：https://blog.csdn.net/weixin_50518899/article/details/135411085

版权

这篇文章详细描述了一个使用Verilog语言编写的三分频电路设计，通过上升沿和下降沿触发，结合计数器和逻辑门操作，实现了占空比为50%的两个2/3占空比时钟信号的同步相与，最终输出一个稳定的三分频信号。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

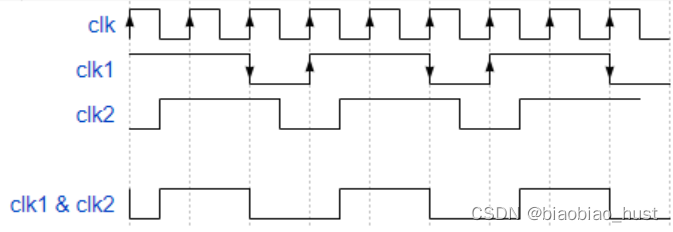

分别采用上升沿进行一个占空比为2/3的始终，在次用下降样设计同样的占空比，最后将两者进行相与，得到占空比为50%的三分频电路。

// Code your design here
`timescale 1ns/1ps
module div3_half(
                               input Sys_clk,
                               input Sys_reset,
                               output div3 ,
                               output clk1,
                               output clk2
                           );
reg clk1;//2/3 is high posedge
reg clk2;//2/3 is high negedge
//counter
reg [1:0]count;
always @ (posedge Sys_clk )
   if(!Sys_reset)
       count <= 2'b0;
   else if(count ==2'd2)
               count <= 2'b0;
           else
               count <= count +1'b1;

always @(posedge Sys_clk )
   if(!Sys_reset)
       begin
           clk1 <=1'b1;
       end
else if(count == 2'd1 | count == 2'd2)
       clk1 <= ~clk1;

always @(negedge Sys_clk )
   if(!Sys_reset)
       begin
           clk2 <=1'b1;
       end
else if(count == 2'd2 | count ==2'd1)
       clk2 <= ~clk2;

//------------------------------------------------
assign div3 =clk1 & clk2;
endmodule
