本文介绍了使用51单片机实现的两个按键控制8位LED灯的设计，涉及51单片机特性、设计思路（文献研究、调查分析、比较分析和软硬件设计）、Protues8.7的仿真图以及Keil5中的C语言程序。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

具体实现功能

两个按键控制8位LED灯。

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，具有8K可编程Flash存储器，使得其为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。

51系列单片机具有以下标准功能：

8k字节Flash，512字节RAM，

32位I/O口线，看门狗定时器，

内置4KB EEPROM，

MAX810复位电路，

三个16位定时器/计数器，

一个6向量2级中断结构，

全双工串行口。

另外， 51系列在空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机停止工作，直到下一个中断或硬件复位为止。本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

设计思路

文献研究法：搜集整理相关研究资料，阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体实验等方法，发现相关存在问题和解决办法；

比较分析法：比较不同设计的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现硬件，最后测试各项功能是否满足要求。

设计内容

仿真图（protues8.7）

本设计利用protues8.7软件实现仿真设计，具体如图。

注：免费分享，请按照下图自行绘制仿真！！

程序（Keil5）

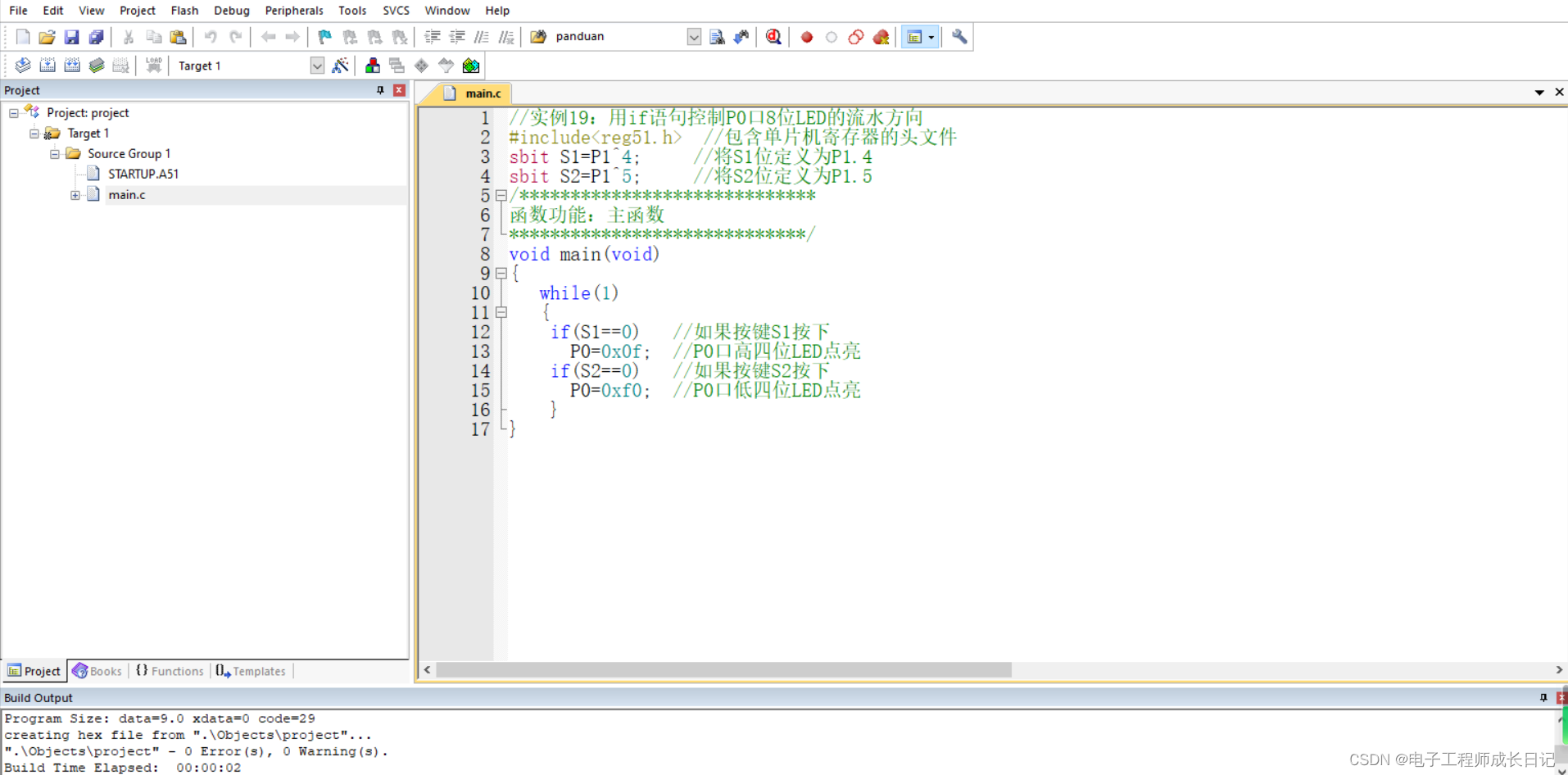

本设计利用KEIL5软件实现程序设计。

注：全部代码免费分享，请自行建立工程！！

本设计由C语言编写，全部代码如下：

#include<reg51.h>  //包含单片机寄存器的头文件
sbit S1=P1^4;     //将S1位定义为P1.4
sbit S2=P1^5;     //将S2位定义为P1.5
/*****************************
函数功能：主函数
*****************************/
void main(void)
{
   while(1)
	 {
	  if(S1==0)   //如果按键S1按下
	    P0=0x0f;  //P0口高四位LED点亮
	  if(S2==0)   //如果按键S2按下
	    P0=0xf0;  //P0口低四位LED点亮
	  }
}

运行结果如图：
