数字IC设计学习笔记_静态时序分析STA_多时钟Timing分析

数字IC设计学习笔记

多时钟Timing分析 (Multiple clocks)

1. 多时钟之间是整数倍关系
2. 多时钟之间是非整数倍关系
3. 有相位移动的

1. 多时钟之间是整数倍关系

• 静态时序分析计算时钟之间公共的周期。前提：只能算有data path相联系的的两个时钟之间的公共周期

时序图

脚本：

• Create_clock -name CLM \ -period 20 -waveform {0 10} [get_ports CLKM]
• Create_clock -name CLM \ -period 10 -waveform {0 5} [get_ports CLKM]
• Create_clock -name CLM \ -period 5 -waveform {0 2.5} [get_ports CLKM]

时序报告：

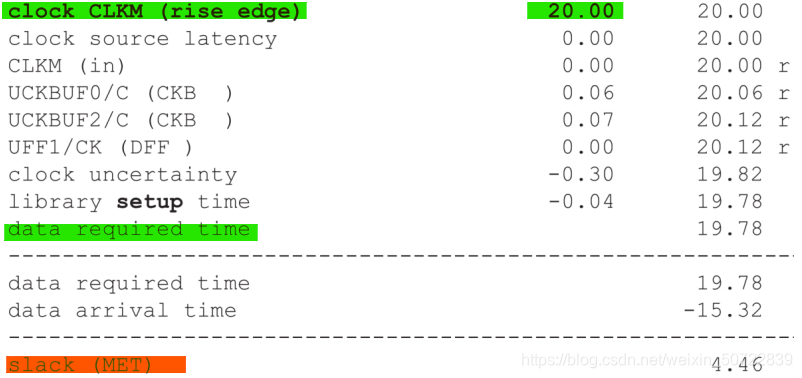

Setup检查

• Launch path

• Capture path

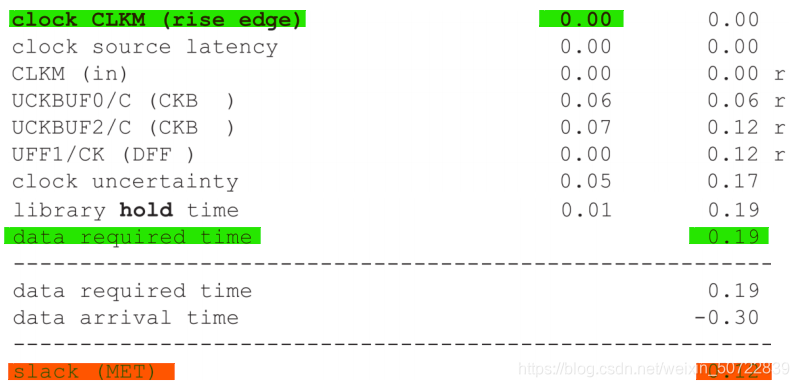

Hold 检查

• Launch path

• Capture path


---

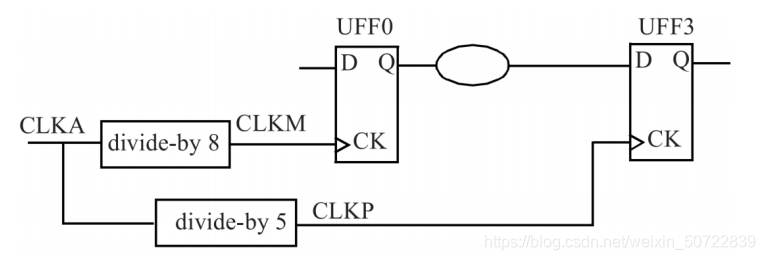

2. 多时钟之间是非整数倍关系

• 取相关时钟的最小公倍数（存在数据交互的相关同步时钟）对静态时序分析进行处理

脚本：

• Create_clock -name CLKM\ -period 8 -waveform {0 4} [get_ports CLKM]
• Create_clock -name CLKQ\ -period 10 -waveform {0 5} [get_ports CLKQ]
• Create_clock -name CLKP\ -period 5-waveform {0 2.5} [get_ports CLKP]

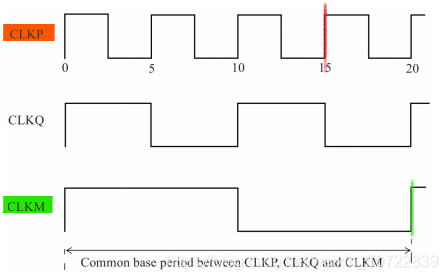

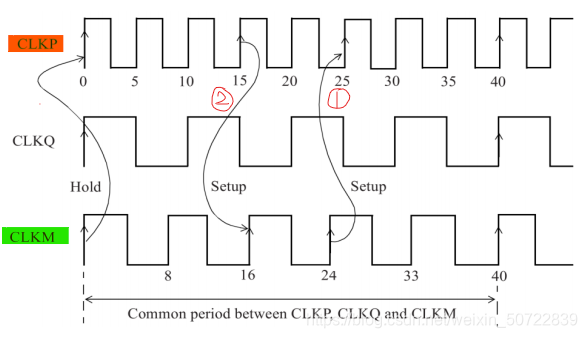

时序图

Case1：从CLKM发数据到CLKP

• 从CLKM的24到CLKP的25，最严苛；

时序报告

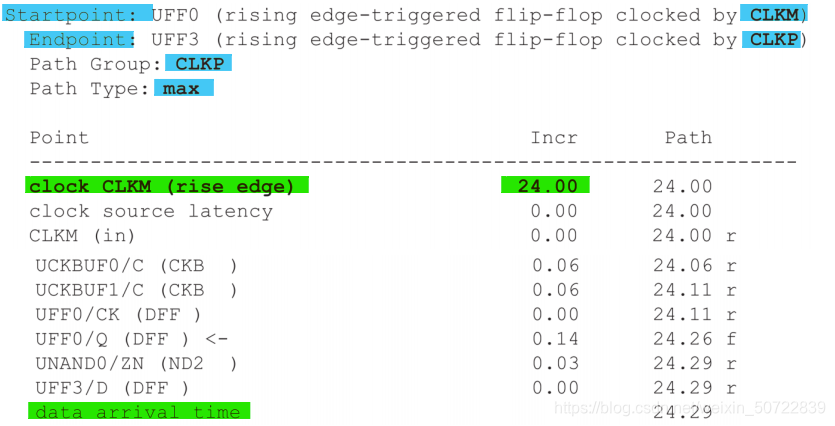

Setup检查

• Launch path

• Capture path

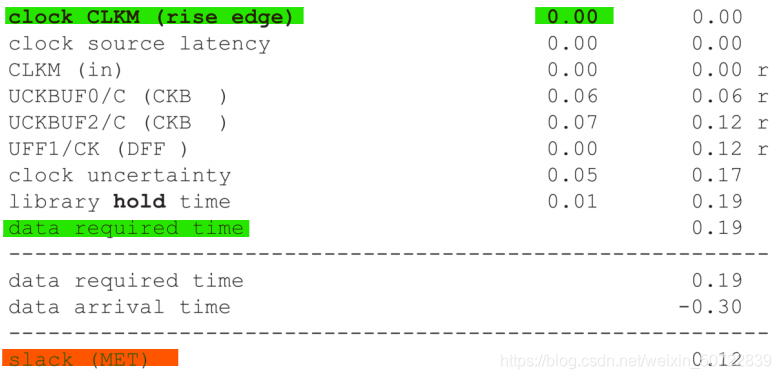

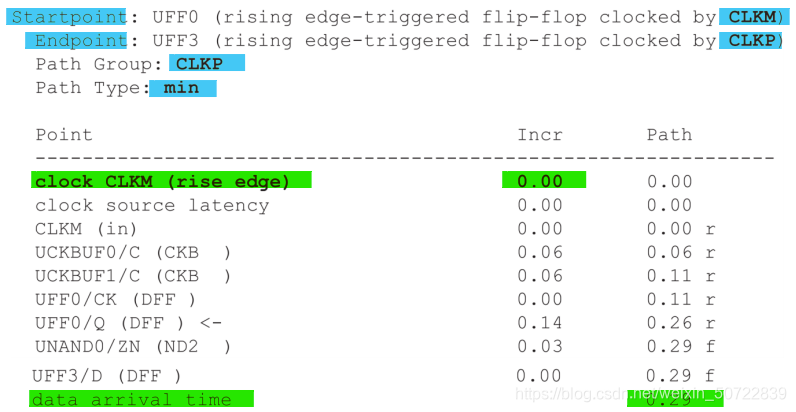

Hold检查

• Launch path


• Capture path

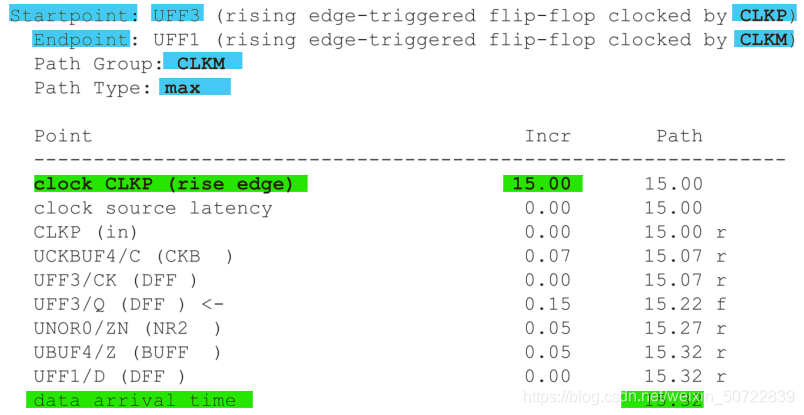

Case2：从CLKP发数据到CLKM

时序报告

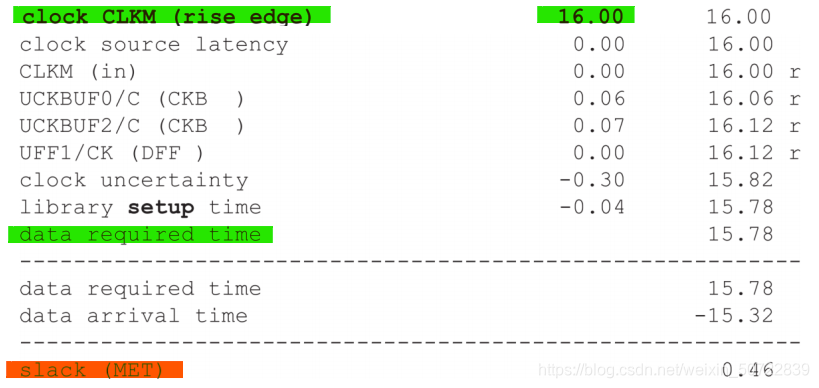

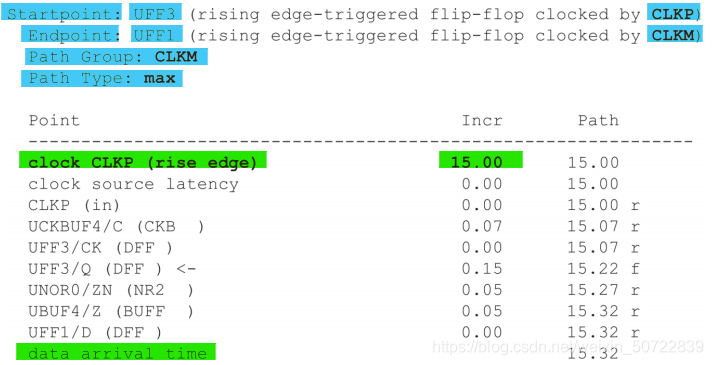

Setup检查

• Launch path

• Capture path

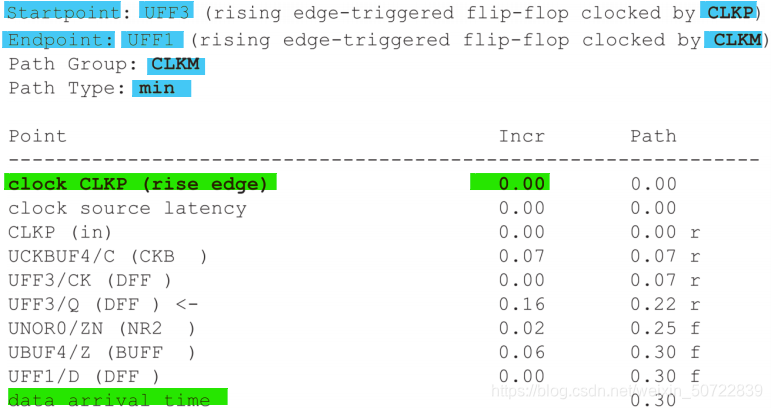

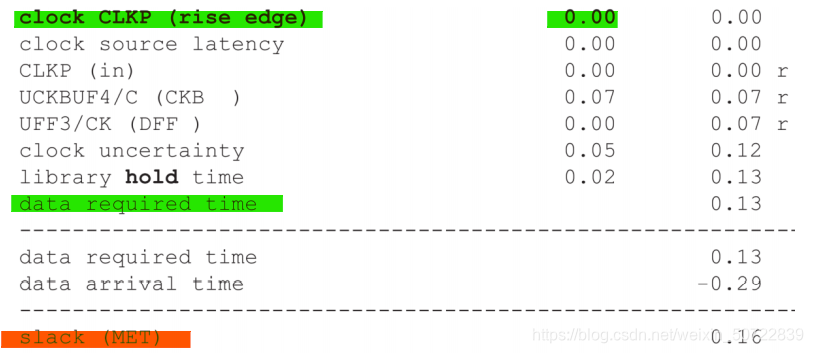

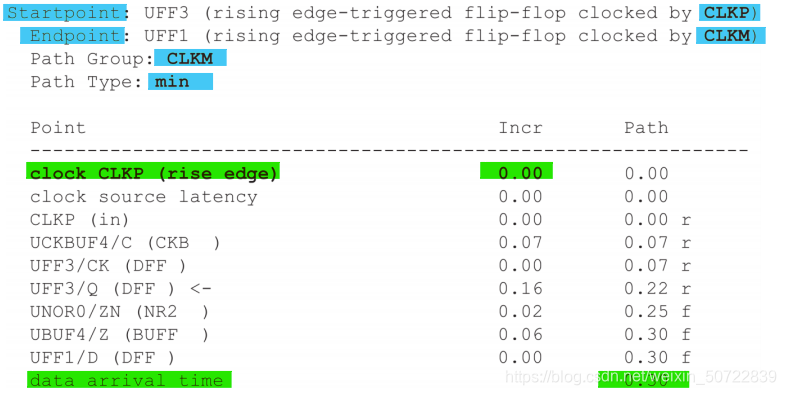

Hold检查

• Launch path

• Capture path


---

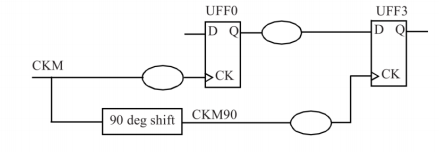

3. 有相位移动的

脚本：

• Create_clock -period 2.0 -waveform {0 1.0} [get_ports CLM]
• Create_clock -period 2.0 -waveform {0.5 1.5} [get_ports CL90]

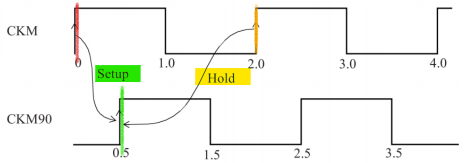

时序图

时序报告

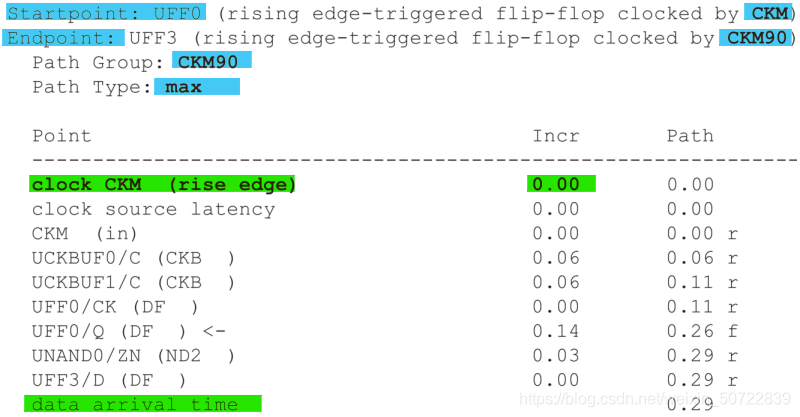

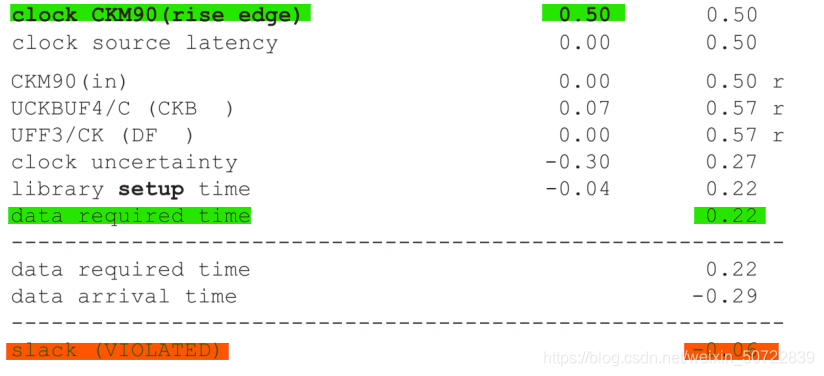

Setup检查

• Launch path

• Capture path

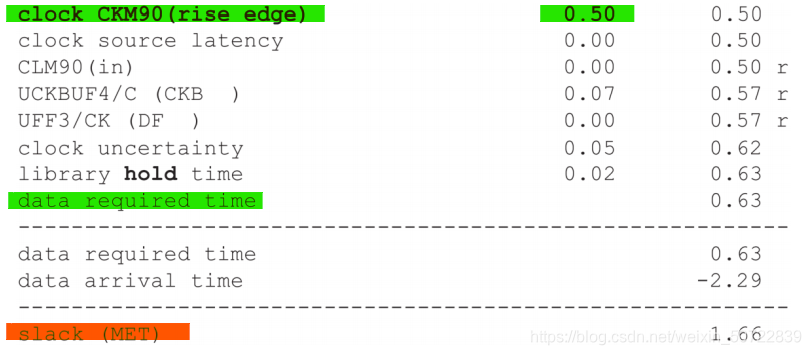

Hold 检查

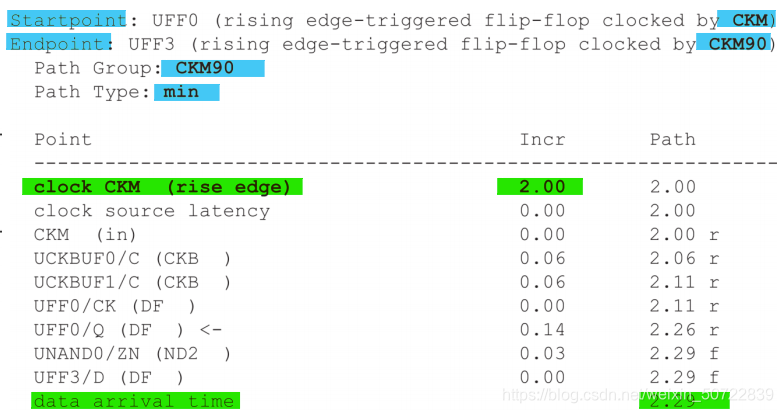

• Launch path

• Capture path


总结：

• 相位移动的情况，类似于半周期路径，对hold time很松，对setup很紧

---

[参考资料]

1. 邸志雄老师的课件
2. 集成电路静态时序分析与建模

【注】：个人学习笔记，如有错误，望不吝赐教，这厢有礼了~~~

---
