一、耦合去耦网络CDN的作用

1、耦合网络作用

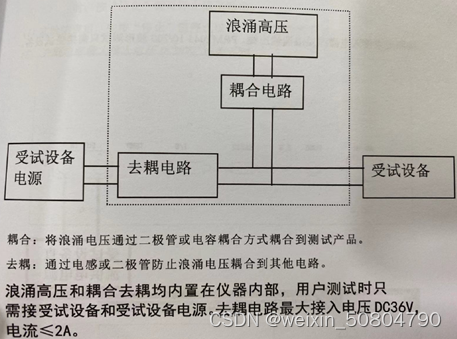

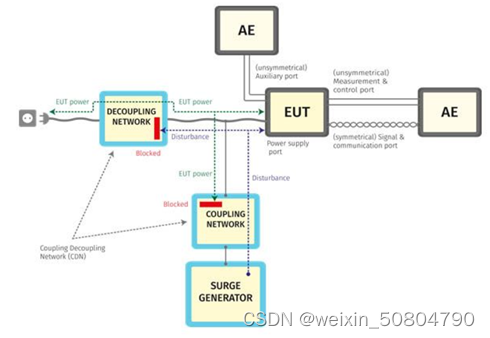

当EUT设备需要在供电情况下进行工作时，为了防止供电电源和浪涌设备相互影响，需要使用到耦合去耦网络。参考下图可知，Surge Generator产生的Surge波形通过耦合网络耦合到EUT中，同时耦合网络也可以防止EUT的供电电源反灌到Surge Generator中。耦合电路分为电容耦合和二极管耦合方式，可以根据需求进行选择；
在这里插入图片描述
在这里插入图片描述
2、去耦网络作用
去耦网络是防止Surge Generator产生的Surge电压灌入到EUT的供电端，而非全部加载到EUT上，从而会影响EUT的抗浪涌能力的测试。去耦网络的具体是设计可以是二极管去耦或者LC构成的低通滤波进行去耦设计；

二、雷击浪涌发生器的CDN网络设计方案

1、设备内置CDN网络

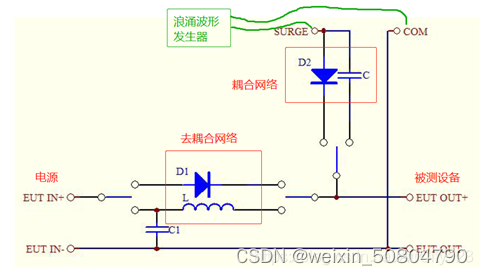

有些新产品浪涌发生器，已经内置了CDN网络，例如Prima的这款半导体/手机雷击浪涌发生器TVS8/20TC，具体参考下图，可以由用户自行切换不同耦合方式的组合；
在这里插入图片描述
