Arduino 震动感应灯

先简单介绍下Arduino的库函数去哪里看

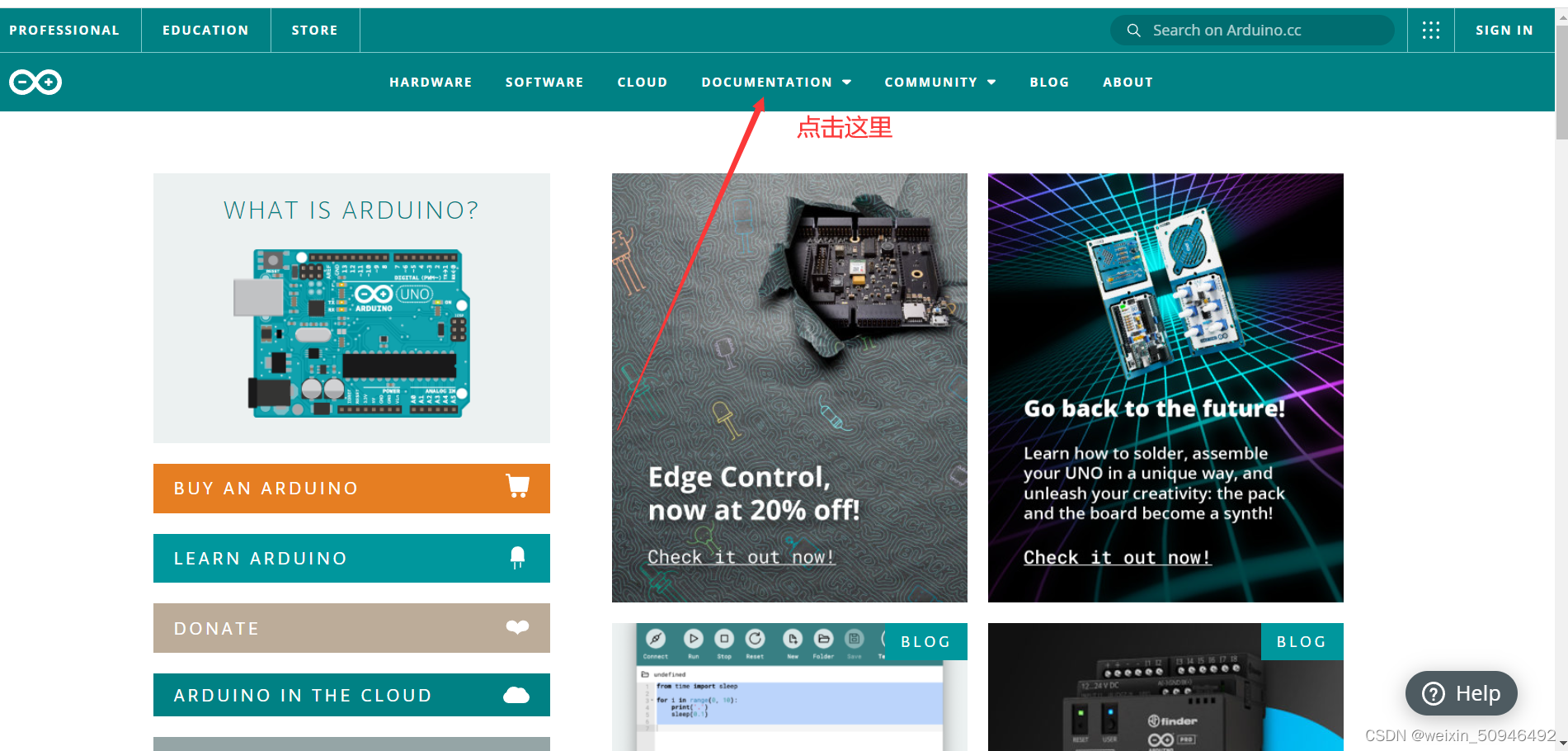

https://www.arduino.cc/

这个是Arduino的官网网址

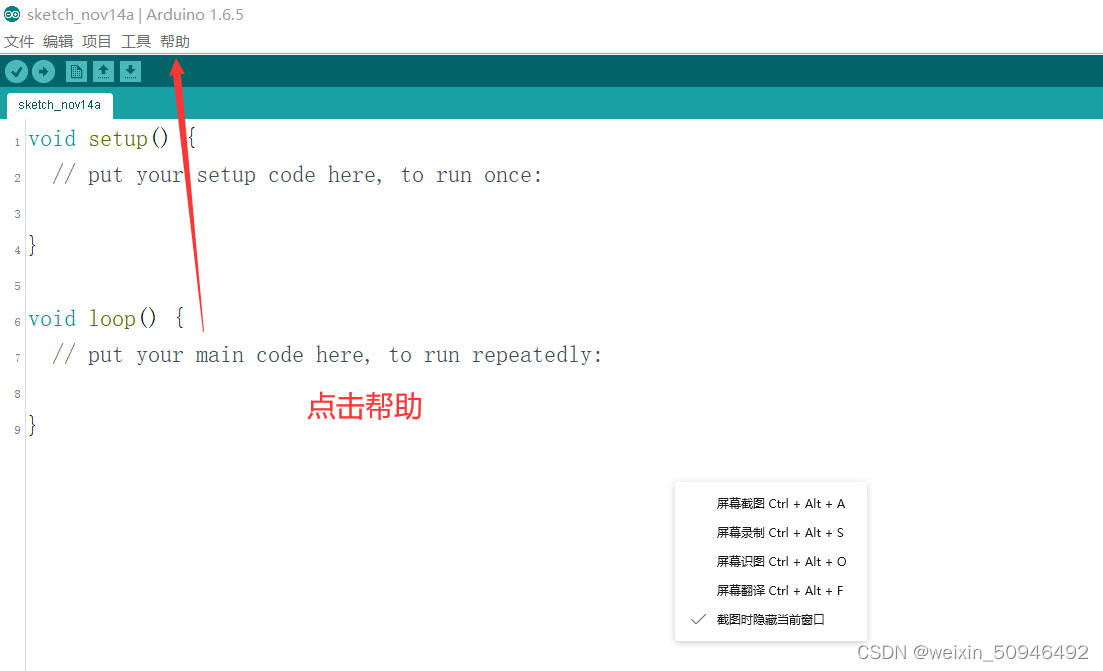

 然后

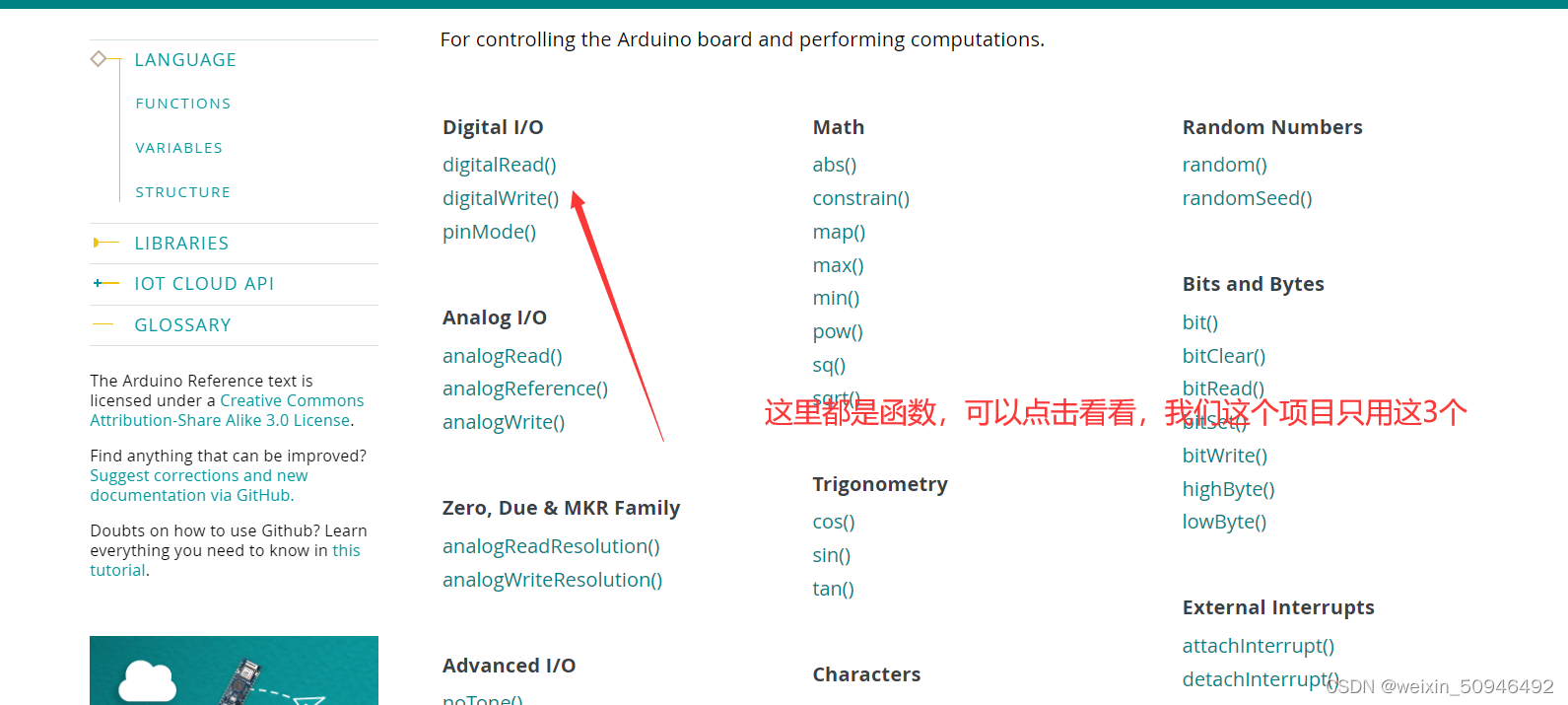

查找Arduino库函数的方法就先介绍到这里

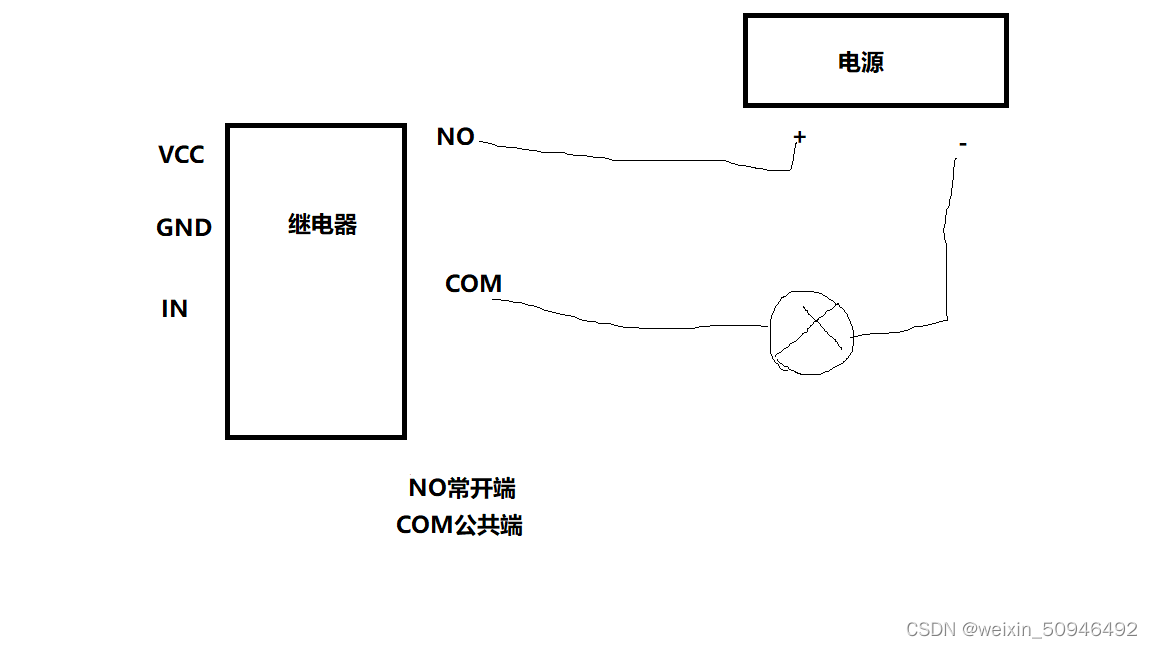

接下来就是接线

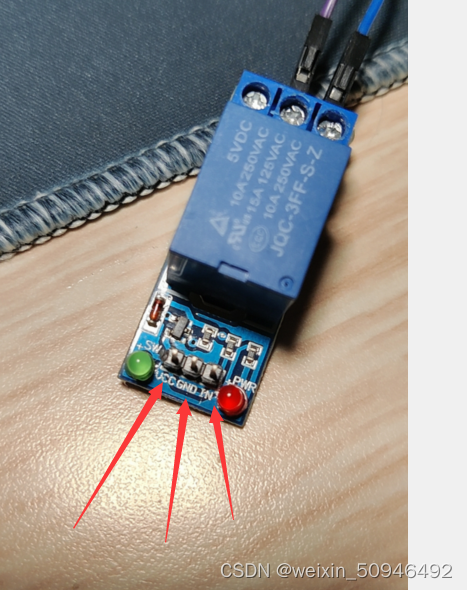

VCC接单片机的5V，GND接单片机的GND,IN接单片机的D8口（这里可以接其他IO口，IO口就就是输入输出的英文首字母）。





 IN接我们的D8口，继电器是低电平导通，因为我们接的是常开端，所以电灯是没有电的，只有闭合才会有电，当我们输出低电平，常开端闭合，电灯就可以亮了。代码非常简单，只有2行。

void setup() {
  // put your setup code here, to run once:
  pinMode(D8, OUTPUT); //把D8引脚设置引脚为输出引脚

}

void loop() {
 // put your main code here, to run repeatedly:

    digitalWrite(D8, LOW);//让D8这个引脚输出低电平

}



这样子很没有意思，只是灯亮，那还不如直接接通电源，但是加个震动传感器就不一样了。

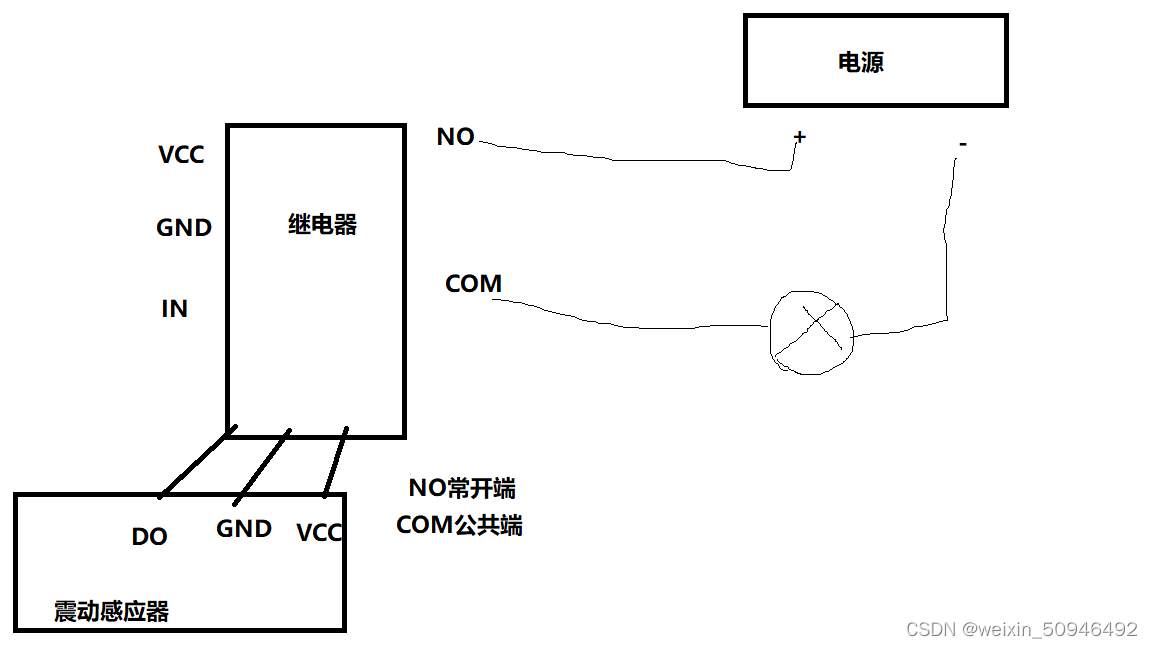

接线如图



当震动传感器受到震动之后，传感器的DO口会输出一个低电平，我们这里DO就接到单片机的D7口,这个时候，我们的单片机去读取这个电平的信号，我们用if  else去判断，如果单片机的D7口收到一个低电平，证明受到震动，所以我们的D8输出一个低电平（这里0代表低电平，所以判断a等不等于0），继电器吸合，所以灯就亮了。

代码如下：

void setup() {
  // put your setup code here, to run once:
  pinMode(D8, OUTPUT); //设置引脚为输出引脚
  pinMode(D7, INPUT); //设置引脚为输出引脚
}

void loop() {
 // put your main code here, to run repeatedly:
    int a = digitalRead(D7);

      if(a == 0)
      {
          digitalWrite(D8, LOW);
          delay(1000);//让灯亮之后延时1000毫秒，这个函数的作用是延时，如果想延时2秒就输入2000
      }
      else
      {
        digitalWrite(D8, HIGH);
      }

}

视频效果：

QQ视频20221114173837

我们还可以加个遥控，进行遥控点灯，接线如下

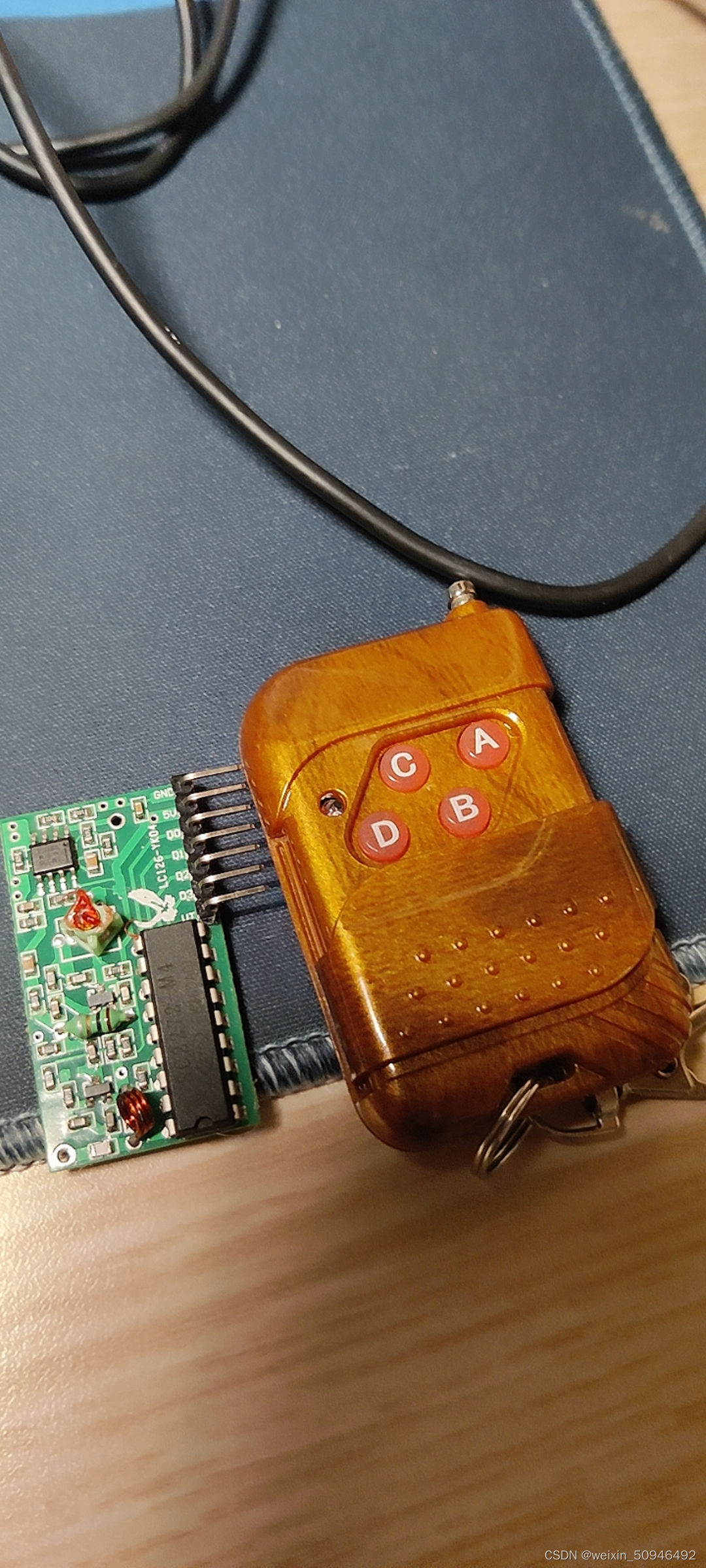

 绿色的那个是遥控接受器，当我们按下A，遥控接收器的D0会发出一个高电平，D0我们接单片机的D6口，我们去读D6这个引脚，如果是高电平（注意，这里是高电平），我们点亮灯。

代码如下：

void setup() {
  // put your setup code here, to run once:
  pinMode(D8, OUTPUT); //设置引脚为输出引脚
  pinMode(D7, INPUT); //设置引脚为输出引脚
  pinMode(D6, INPUT); //设置引脚为输出引脚
}

void loop() {
 // put your main code here, to run repeatedly:
    int a = digitalRead(D7);
    int b = digitalRead(D6);
      if(a == 0|b == 1)
      {
          digitalWrite(D8, LOW);
          delay(1000);
      }
      else
      {
        digitalWrite(D8, HIGH);
      }

}

视频：
