H3C ipv6 to ipv4 隧道实验


模拟器有bug 5.4通不了,5.0/3.0可通

一、项目拓扑

在这里插入图片描述

二、项目需求

  1. 按照图示配置 IPv4 及 IPv6 地址,本实验中 IPv6 地址为 6 to 4 地址格式
  2. 在 R1 和 R3 上配置 IPv4 默认路由使 IPv4 网络部分连通
  3. 在 R1 和 R3 上配置 6 to 4 隧道
  4. 在 R1 和 R3 上配置 IPv6 默认路由,指向 6 to 4 的 Tunnel 口
  5. 两端 IPv6 主机能够跨越 IPv4 网络连通

三、配置步骤

  1. 配置IP/IPv6地址

R1

[R1]int g0/1
[R1-GigabitEthernet0/1]ip ad 1.1.1.1 24
[R1]int g0/0
[R1-GigabitEthernet0/0]ipv6 ad 1::1 64

R2

[R2]int g0/0
[R2-GigabitEthernet0/0]ip ad 1.1.1.2 24
[R2]int g0/1
[R2-GigabitEthernet0/1]ip ad 2.2.2.1 24

R3

[R3]int g0/0
[R3-GigabitEthernet0/0]ip ad 2.2.2.2 24
[R3]int g0/1
[R3-GigabitEthernet0/1]ipv6 ad 2::1 64

PC4

[pc4]int g0/0
[pc4-GigabitEthernet0/0]ipv6 ad 1::2 64
[pc4]ipv6 route-static :: 0 1::1

PC5

[pc5]int g0/0
[pc5-GigabitEthernet0/0]ipv6 ad 2::2 64
[pc5]ipv6 route-static :: 0 2::1

检查命令
查看IPv4地址 dis ip int br
查看IPv6地址 dis ipv6 int br

  1. 在 R1 和 R3 上配置 IPv4 默认路由使 IPv4 网络部分连通
[R1]ip route-static 0.0.0.0 0 1.1.1.2
[R3]ip route-static 0.0.0.0 0 2.2.2.1

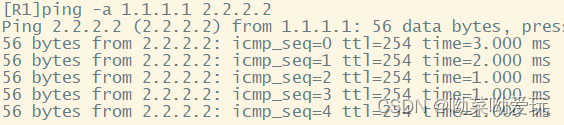

配置完成R1 ping R3 可通
在这里插入图片描述

  1. 在 R1 和 R3 上配置 6 to 4 隧道
[R1]interface Tunnel 0 mode ipv6-ipv4 6to4
[R1-Tunnel0]ipv6 ad 3::1 64
[R1-Tunnel0]source g0/1
[R3]interface Tunnel 0 mode ipv6-ipv4 6to4
[R3-Tunnel0]ipv6 ad 3::2 64
[R3-Tunnel0]source g0/0
  1. 在 R1 和 R3 上配置 IPv6 默认路由,指向 6 to 4 的 Tunnel 口
[R1]ipv6 route-static :: 0 tunnel 0
[R3]ipv6 route-static :: 0 tunnel 0

四、检查

ping 可通
