6. I/O 核心子系统

文章目录

- 6. I/O 核心子系统

根据上面划分的 I/O软件层次结构，讨论不同层次上有什么不同的功能。

在这里插入图片描述

6.1 I/O调度

I/O调度：用某种算法确定一个好的顺序来处理各个I/O请求。

详见：

操作系统 - 2.进程与线程 - 三、处理机调度 - 8.调度算法

操作系统 - 3.内存管理 - 六、存储器管理 - 3.1.3动态分区分配 - 动态分区分配算法

操作系统 - 3.内存管理 - 七、虚拟内存管理 - 4.页面置换算法

操作系统 - 3.内存管理 - 六、存储器管理（内存管理基础） - 3.1.3动态分区分配 - 动态分区分配算法

操作系统 - 4.文件管理 - 九、磁盘组织与管理 - 7.磁盘调度算法

如：磁盘调度（先来先服务算法、最短寻道优先算法、SCAN算法、C-SCAN算法、LOOK算法、C-LOOK算法）。

当多个磁盘I/O请求到来时，用某种调度算法确定满足l/O请求的顺序。

同理，打印机等设备也可以用先来先服务算法、优先级算法、短作业优先等算法来确定I/O调度顺序。

6.2设备保护

设备被看作是一种特殊的文件，所以“设备保护”就是“文件保护”。

详见：操作系统 - 4.文件管理 - 八、文件系统基础 - 9.文件保护

❗6.3假脱机技术（SPOOLing）

手工操作阶段：主机直接从I/O设备获得数据，由于设备速度慢，主机速度很快。人机速度矛盾明显，主机要浪费很多时间来等待设备。

批处理阶段：引入了脱机输入/输出技术（用磁带完成）。

脱机：脱离主机的控制进行的输入/输出操作。

而假脱机技术，又称“SPOOLing 技术”是用软件的方式模拟脱机技术。需要多道程序设计技术的支持。

SPOOLing技术是用空间换时间。

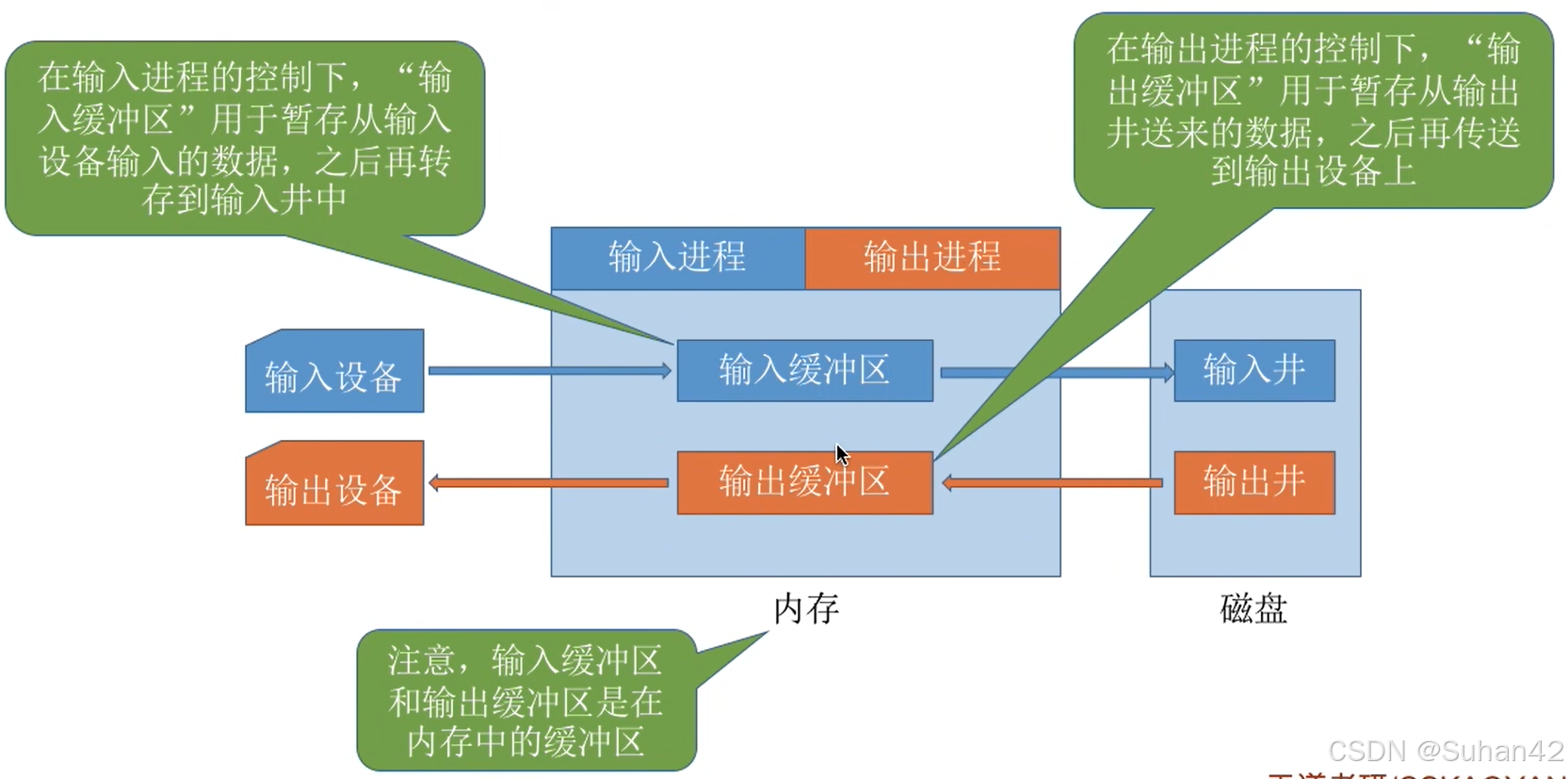

SPOOLing系统的组成如下：

输入井和输出井（在磁盘）——模拟脱机输入/输出时的磁带；
输入进程和输出进程——模拟脱机输入/输出时的外围控制机；
输入缓冲区和输出缓冲区（在内存）——内存中的缓冲区，输入、输出时的“中转站"。

上面这3部分，由预输入程序、井管理程序、缓输出程序 3部分管理。

由此可见，SPOOLing技术需要磁盘空间和内存空间，但是，不需要外围计算机支持，也就是外围计算机可以是0台。

在这里插入图片描述

6.3.1共享打印机的原理分析

独占式设备：只允许各个进程串行使用的设备。一段时间内只能满足一个进程的请求。

共享设备：允许多个进程“同时”使用的设备（宏观上同时使用，微观上可能是交替使用）。可以同时满足多个进程的使用请求。共享设备就可以避免死锁。

【注意】共享设备是可寻址、可随机访问的设备。

打印机是种“独占式设备”，但是可以用SPOOLing技术改造成“共享设备”。

当多个用户进程提出输出打印的请求时，系统会答应它们的请求，但是并不是真正把打印机分配给他们，而是由假脱机管理进程为每个进程做两件事：

在磁盘输出井中为进程申请一个空闲缓冲区（也就是说，这个缓冲区是在磁盘上的)，并将要打印的数据送入其中；
为用户进程申请一张空白的打印请求表（打印任务的说明书），并将用户的打印请求填入表中（其实就是用来说明用户的打印数据存放位置等信息的），再将该表挂到假脱机文件队列上。

【总结】也就是说：数据先存放在磁盘中，之后打印这些数据时就不用再使用CPU了。

虽然系统中只有一个台打印机，但每个进程提出打印请求时，系统都会为在输出井中为其分配一个存储区（相当于分配了一个逻辑设备)，使得进程都觉得自己独占了一台打印机，从而实现对打印机的共享。

6.4设备分配与回收

6.4.1设备分配时应考虑的因素

设备的固有属性、设备分配算法、设备分配中的安全性：

1）设备的固有属性

设备的固有属性可分为三种：独占设备、共享设备、虚拟设备。

独占设备：一个时段只能分配给一个进程（如打印机）。
共享设备：可同时分配给多个进程使用（如磁盘），各进程往往是宏观上同时共享使用设备，而微观上交替使用。
虚拟设备：采用SPOOLing 技术将独占设备改造成虚拟的共享设备，可同时分配给多个进程使用（如采用SPOOLing技术实现的共享打印机）。

2）设备分配算法

先来先服务、优先级高者优先、短任务优先…

3）设备分配中的安全性

从进程运行的安全性上考虑，设备分配有两种方式：安全分配方式、不安全分配方式。

安全分配方式：为进程分配一个设备后就将进程阻塞，进程会一直等待，直到本次I/O完成后才将进程唤醒。（eg:考虑进程请求打印机打印输出的例子）

一个时段内每个进程只能使用一个设备。

优点：破坏了“请求和保持”条件，不会死锁。
缺点：对于一个进程来说，CPU和I/O设备只能串行工作。
不安全分配方式：进程发出I/O请求后，系统为其分配I/O设备，进程可继续执行，之后还可以发出新的I/O请求。只有某个l/O请求得不到满足时才将进程阻塞。

一个进程可以同时使用多个设备。

优点：进程的计算任务和I/o任务可以并行处理，使进程迅速推进。
缺点：有可能发生死锁（死锁避免、死锁的检测和解除）。

6.4.2静态分配、动态分配

可参考操作系统 - 2.进程与线程 - 五、死锁 - 2.1预防死锁

静态分配：进程运行前为其分配全部所需资源，运行结束后归还资源。

破坏了“请求和保持”条件，不会发生死锁。

动态分配：进程运行过程中动态申请设备资源。

6.4.3设备分配管理中的数据结构

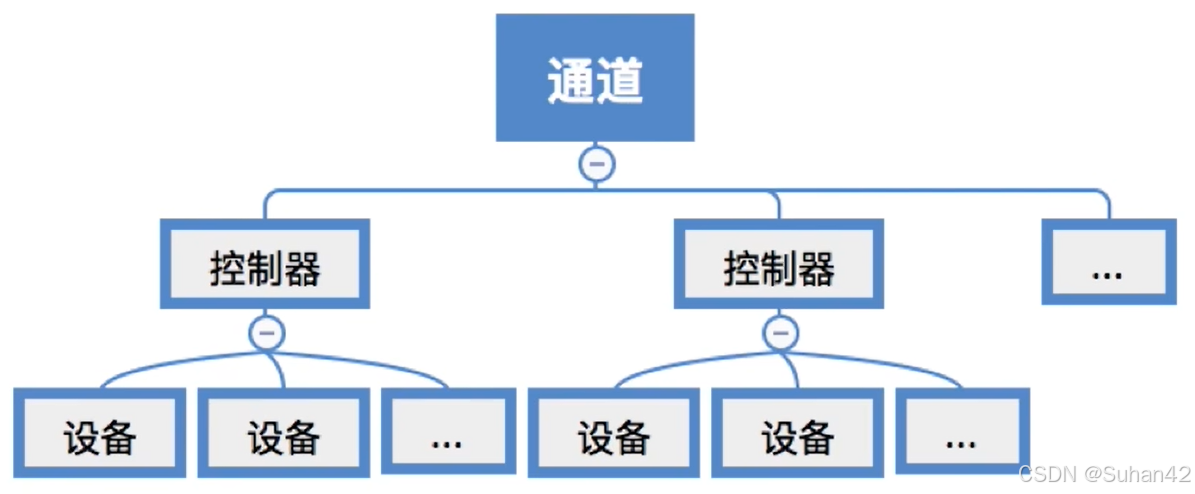

“设备、控制器、通道”之间的关系：

在这里插入图片描述

一个通道可控制多个设备控制器，每个设备控制器可控制多个设备。

有四种数据结构：

设备控制表(DCT)
控制器控制表(COCT)
通道控制表(CHCT)
系统设备表(SDT)

第一种数据结构：设备控制表(DCT)：系统为每个设备配置一张DCT，用于记录设备情况。

设备控制表（DCT）	说明
设备类型	如:打印机/扫描仪/键盘
设备标识符	即物理设备名，系统中的每个设备的物理设备名唯一
设备状态	忙碌/空闲/故障…
指向控制器表的指针	每个设备由一个控制器控制，该指针可找到相应控制器的信息当重复
重复执行次数或时间	执行多次I/O操作后仍不成功，才认为此次I/O失败
设备队列的队首指针	指向正在等待该设备的进程队列（由进程PCB组成队列）

第二种数据结构：控制器控制表(COCT)：每个设备控制器都会对应一张COCT。操作系统根据COCT的信息对控制器进行操作和管理。

控制器控制表（COCT）	说明
控制器标识符	各个控制器的唯一ID
控制器状态	忙碌/空闲/故障…
指向通道表的指针	每个控制器由一个通道控制，该指针可找到相应通道的信息
控制器队列的队首指针	指向正在等待该控制器的进程队列（由进程PCB组成队列）
控制器队列的队尾指针

第三种数据结构：通道控制表(CHCT)：每个通道都会对应一张CHCT。操作系统根据CHCT的信息对通道进行操作和管理。

通道控制表（CHCT）	说明
通道标识符	各个通道的唯一ID
通道状态	忙碌/空闲/故障…
与通道连接的控制器表首址	可通过该指针找到该通道管理的所有控制器相关信息（COCT）
通道队列的队首指针	指向正在等待该通道的进程队列（由进程PCB组成队列）
通道队列的队尾指针

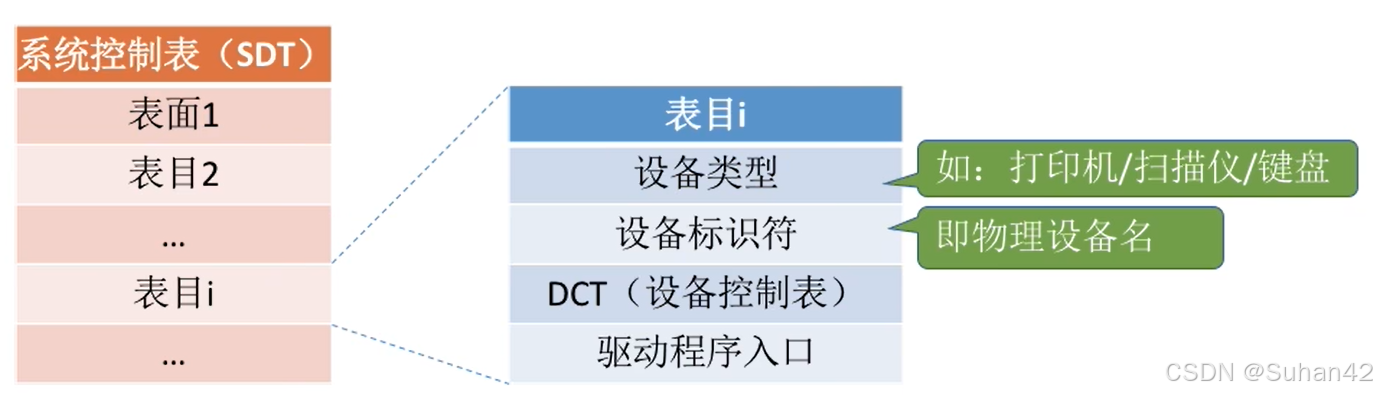

第四种数据结构：系统设备表（SDT）：记录了系统中全部设备的情况，每个设备对应一个表目。

在这里插入图片描述

❗6.4.4设备分配的步骤

根据进程请求的物理设备名查找SDT（注:物理设备名是进程请求分配设备时提供的参数）；
根据SDT找到DCT，若设备忙碌则将进程PCB挂到攻备寺付队外中，ENL@不村将控制器分配；
根据DCT找到COCT，若控制器忙碌则将进程PCB挂到控制希寺付队列中，个IL欧则付工的l力给进程；
根据COCT找到CHCT，若通道忙碌则将进程PCB挂到通道等待队列中，不忙碌则将通道分配给进程。

注︰只有设备、控制器、通道三者都分配成功时，这次设备分配才算成功，之后便可启动I/O设备进行数据传送。

缺点：

用户编程时必须使用“物理设备名”，底层细节对用户不透明，不方便编程。
若换了一个物理设备，则程序无法运行。
若进程请求的物理设备正在忙碌，则即使系统中还有同类型的设备，进程也必须阻塞等待。

改进方法：建立逻辑设备名与物理设备名的映射机制，用户编程时只需提供逻辑设备名。

逻辑设备表（LUT） 建立了逻辑设备名与物理设备名之间的映射关系。如果之后用户进程再次通过相同的逻辑设备名请求使用设备，则操作系统通过LUT表即可知道用户进程实际要使用的是哪个物理设备了，并且也能知道该设备的驱动程序入口地址。

逻辑设备表的设置问题：

整个系统只有一张LUT：各用户所用的逻辑设备名不允许重复，适用于单用户操作系统。

每个用户一张LUT：不同用户的逻辑设备名可重复，适用于多用户操作系统。

【补充】设备映射表（DMT） 建立了逻辑设备与物理设备之间的对应关系。

❗6.5缓冲区管理

缓冲区（Buffer）是一个存储区域，可以由专门的硬件寄存器组成，也可利用内存作为缓冲区。

使用硬件作为缓冲区的成本较高，容量也较小，一般仅用在对速度要求非常高的场合（如存储器管理中所用的联想寄存器，由于对页表的访问频率极高，因此使用速度很快的联想寄存器来存放页表项的副本）。

一般情况下，更多的是利用内存作为缓冲区，“设备独立性软件”的缓冲区管理就是要组织管理好这些缓冲区。所以这一节主要讨论内存作为缓冲区。

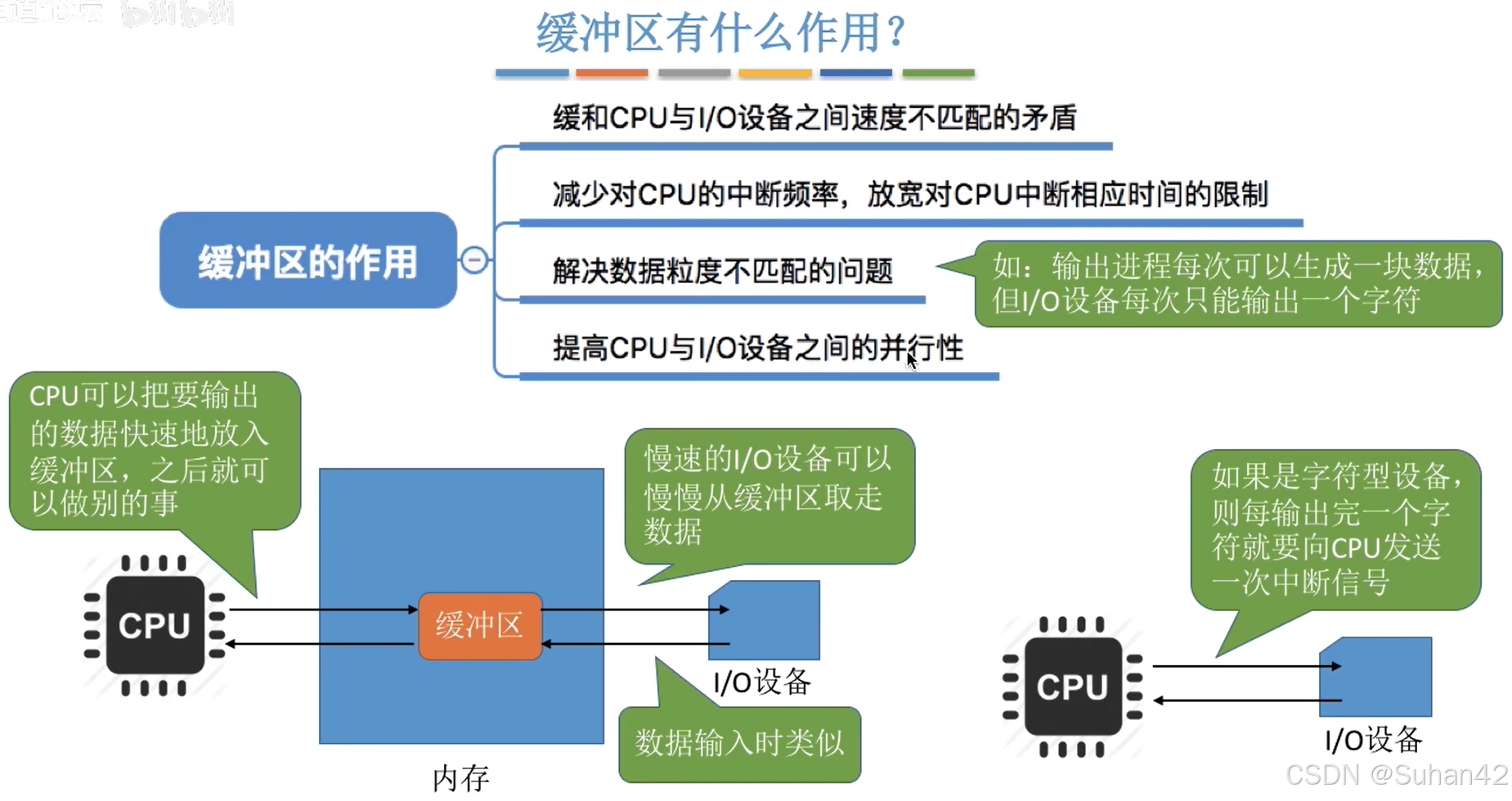

缓冲区的作用：

缓和CPU与I/O设备之间速度不匹配的矛盾。
减少对CPU的中断频率，放宽对CPU中断相应时间的限制。
解决数据粒度不匹配的问题。
提高CPU与I/O设备之间的并行性。

在这里插入图片描述

6.5.1单缓冲

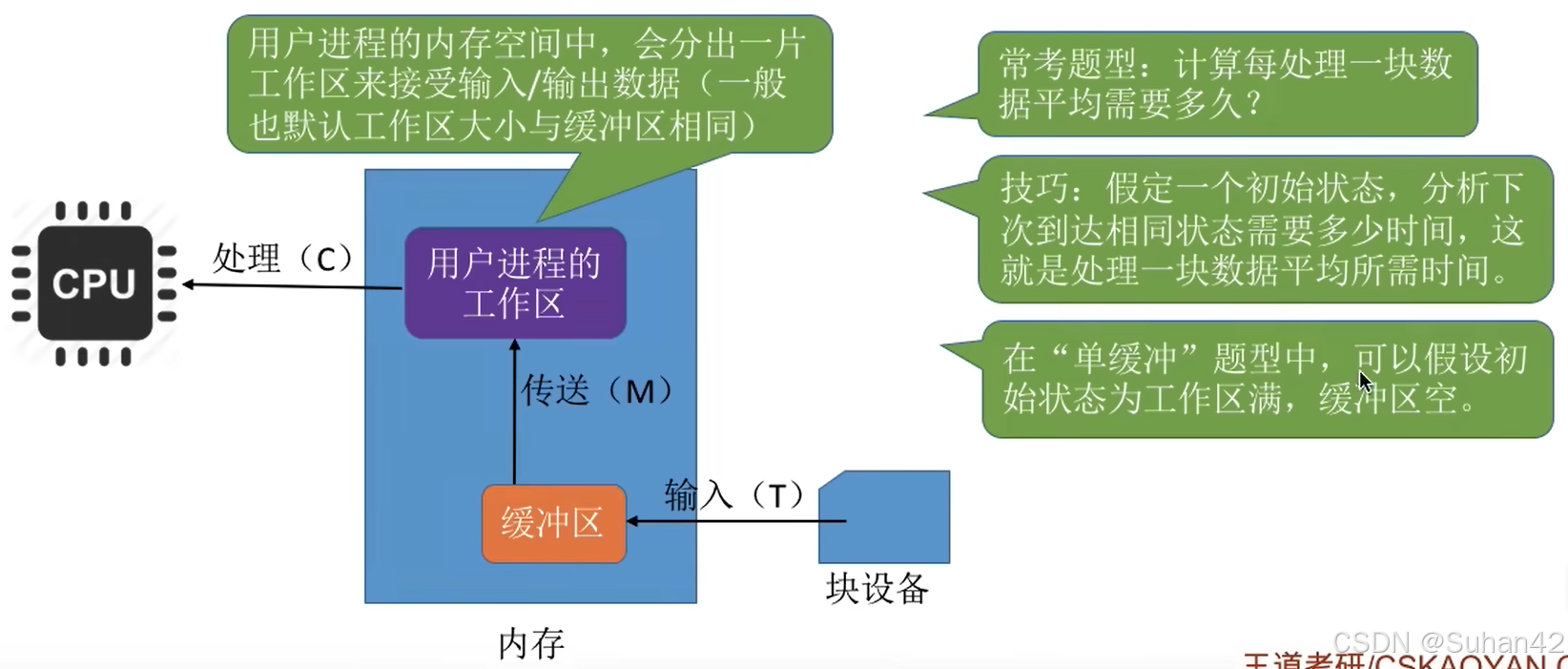

假设某用户进程请求某种块设备读入若干块的数据。若采用单缓冲的策略，操作系统会在主存中为其分配一个缓冲区（若题目中没有特别说明，一个缓冲区的大小就是一个块）。

【注意】当缓冲区数据非空时，不能往缓冲区冲入数据，只能从缓冲区把数据传出；当缓冲区为空时，可以往缓冲区冲入数据，但必须把缓冲区充满以后，才能从缓冲区把数据传出。

在这里插入图片描述

【考点】计算每处理一块数据平均需要多久？

【技巧】假定一个初始状态，分析下次到达相同状态需要多少时间，这就是处理一块数据平均所需时间。在“单缓冲”题型中，可以假设初始状态为工作区满，缓冲区空（CPU一上来就可以运行）。

【注意】 在做这种题时，有多个磁盘块所以使用多次缓冲区时要注意，不要漏掉最后传输完成之后，CPU还要分析处理的时间。

在这里插入图片描述

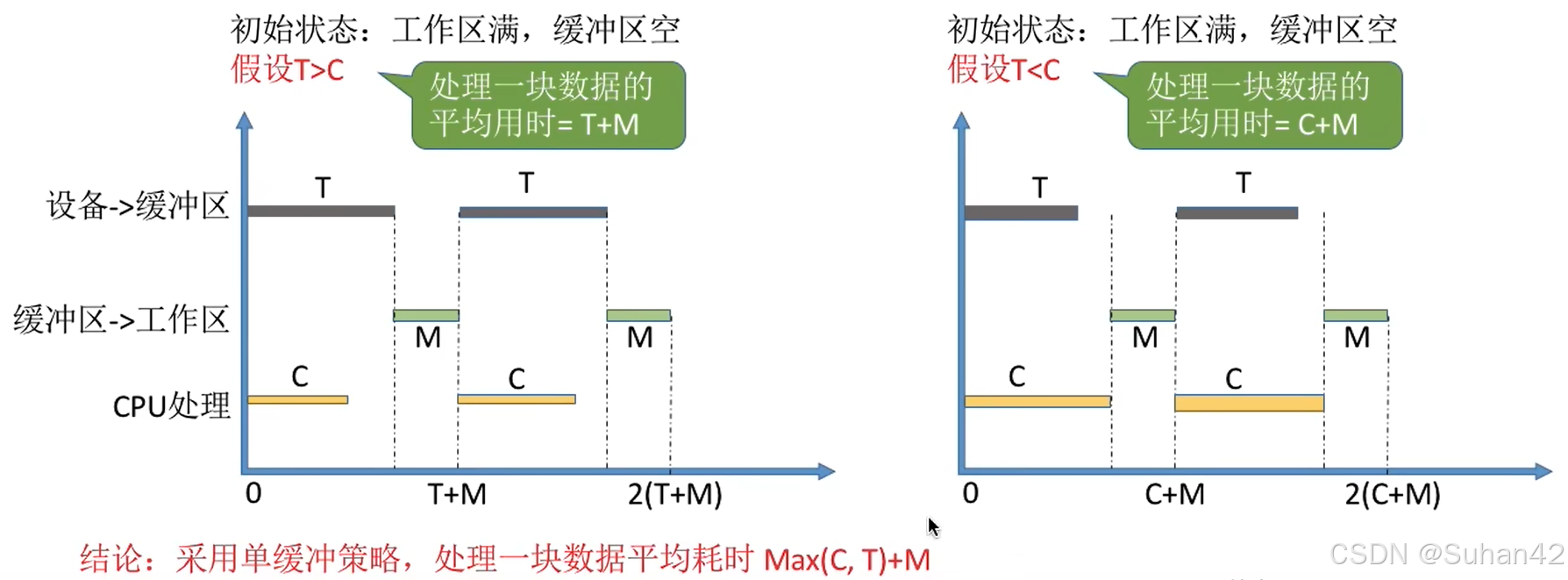

结论：采用单缓冲策略，处理一块数据平均耗时 Max(C, T) + M。

6.5.2双缓冲

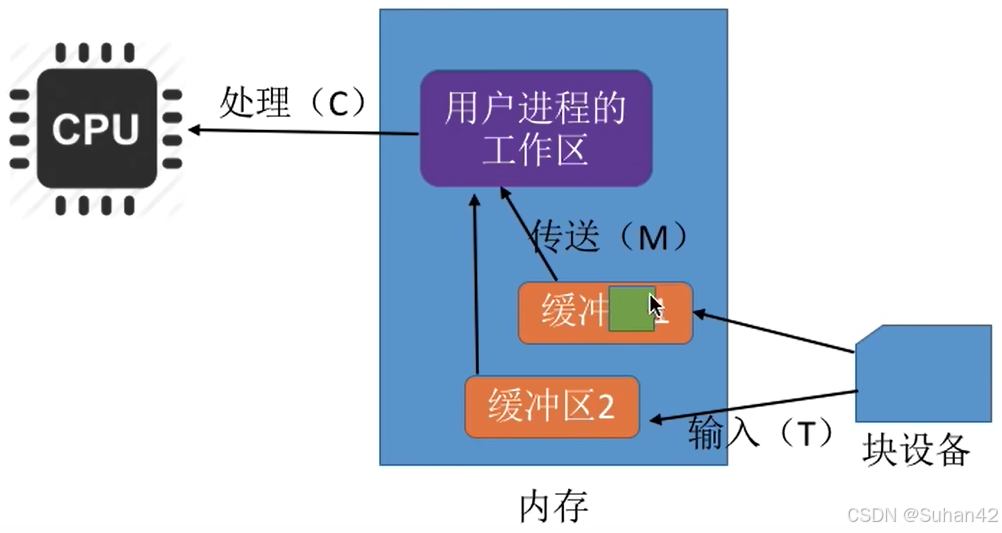

假设某用户进程请求某种块设备读入若干块的数据。若采用双缓冲的策略，操作系统会在主存中为其分配两个缓冲区（若题目中没有特别说明，一个缓冲区的大小就是一个块）。

在这里插入图片描述

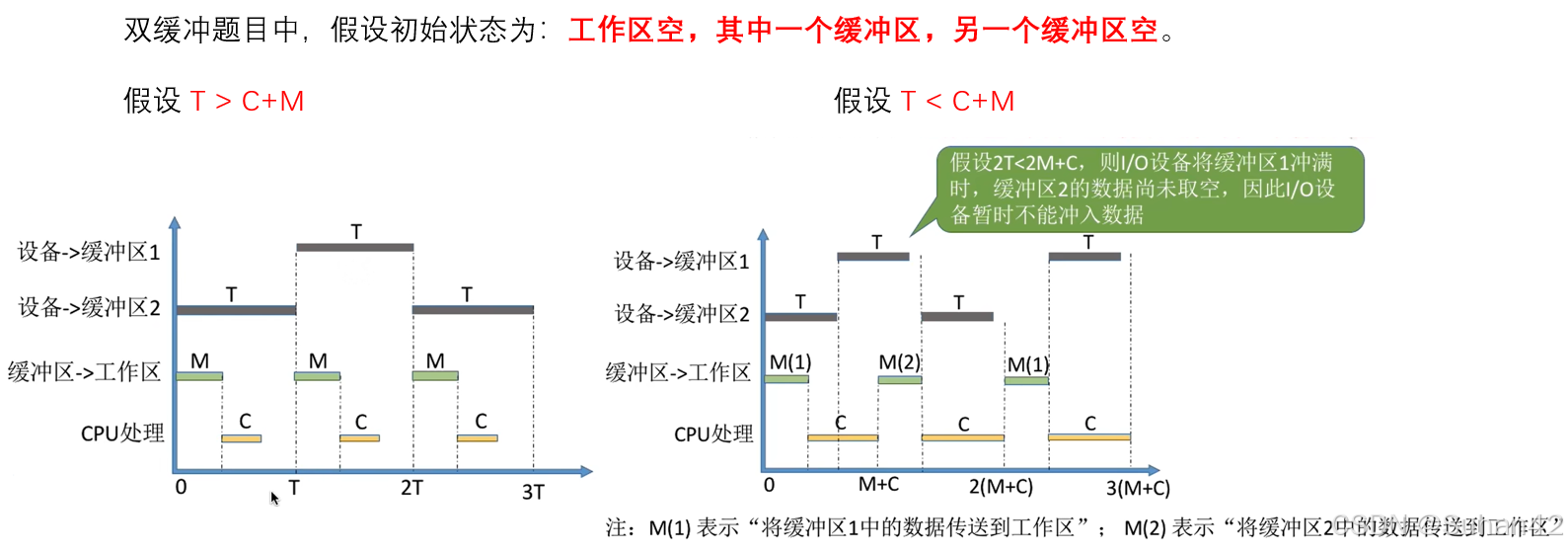

双缓冲题目中，假设初始状态为：工作区空，其中一个缓冲区满，另一个缓冲区空。

在这里插入图片描述

结论：采用双缓冲策略，处理一块数据平均耗时 Max(C+M, T)。

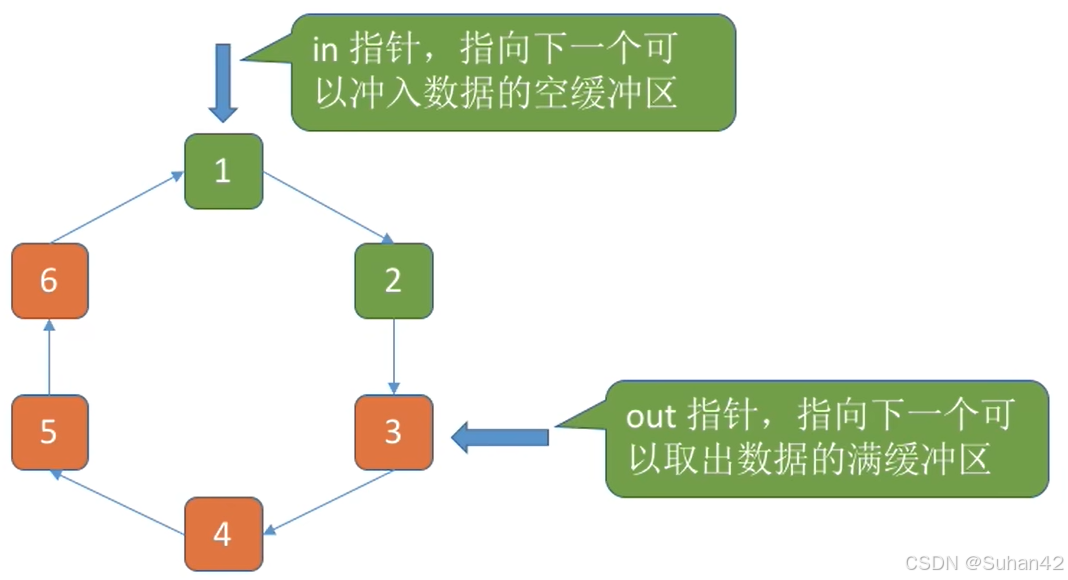

6.5.3循环缓冲区

将多个大小相等的缓冲区链接成一个循环队列。

注：以下图示中，橙色表示已充满数据的缓冲区，绿色表示空缓冲区。

在这里插入图片描述

6.5.4缓冲池

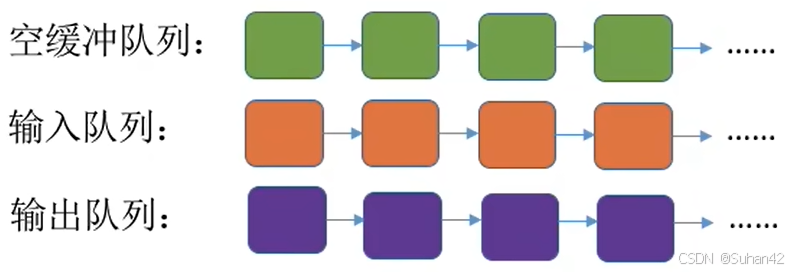

缓冲池由系统中共用的缓冲区组成。这些缓冲区按使用状况可以分为：空缓冲队列、装满输入数据的缓冲队列（输入队列）、装满输出数据的缓冲队列（输出队列）。

在这里插入图片描述

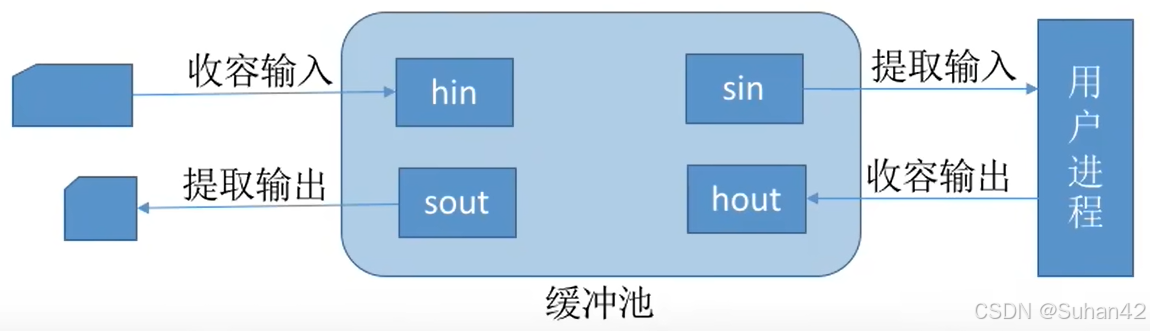

另外，根据一个缓冲区在实际运算中扮演的功能不同，又设置了四种工作缓冲区：用于收容输入数据的工作缓冲区（hin）、用于提取输入数据的工作缓冲区（sin）、用于收容输出数据的工作缓冲区（hout）、用于提取输出数据的工作缓冲区（sout）。

在这里插入图片描述

当输入时，会先从空缓冲队列的队头取一个空缓冲区在hin进行填充，充满之后就放入输入队列的队尾；输入缓冲区的内容在sin被全部提取之后，变成空缓冲区，再放回空缓冲队列的队尾。

这个缓冲区的位置变化：空缓冲队列的队头→输入队列的队尾→空缓冲队列的队尾。

同理，输出时，也是这个逻辑，只是输入队列变为输出队列。

6.5.5区别

1）使用单/双缓冲在通信时的区别

两台机器之间通信时，可以配置缓冲区用于数据的发送和接受。

因为缓冲区的特性：当缓冲区数据非空时，不能往缓冲区冲入数据，只能从缓冲区把数据传出；当缓冲区为空时，可以往缓冲区冲入数据，但必须把缓冲区充满以后，才能从缓冲区把数据传出。（全空才进，全满才出）

显然：

若两个相互通信的机器只设置单缓冲区，在同一时刻只能实现数据的单向传输。（单工）

【注意】单缓冲区在同一时刻不能双向传输，但是在一段时间内，可以先发送数据、再接收数据，实现双向传输。
若两个相互通信的机器设置双缓冲区（接收缓冲区、发送缓冲区），则同一时刻可以实现数据的双向传输。（全双工）

【拓展】三种数据通信方式：单工、半双工、全双工。
