对等网是最常见也是最基本的一种组网模式

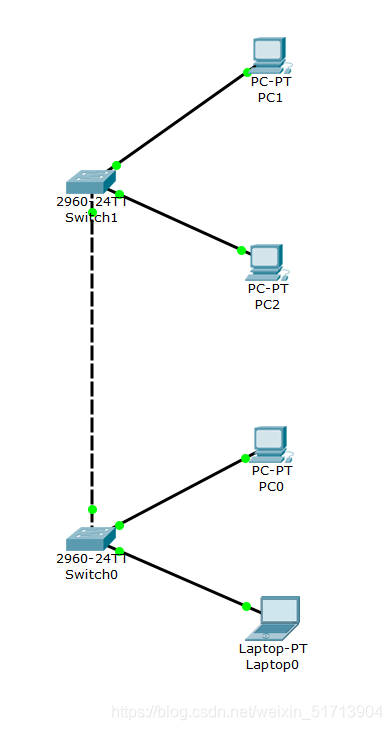

接下来我们开始搭建
交换机和交换机之间用交叉线连接 剩下的用直通线连接
因为不同类型的设备之间相连需要用到直通线

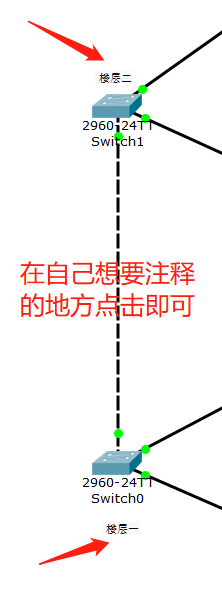

接下来给交换机注释一下点击右侧的 place note

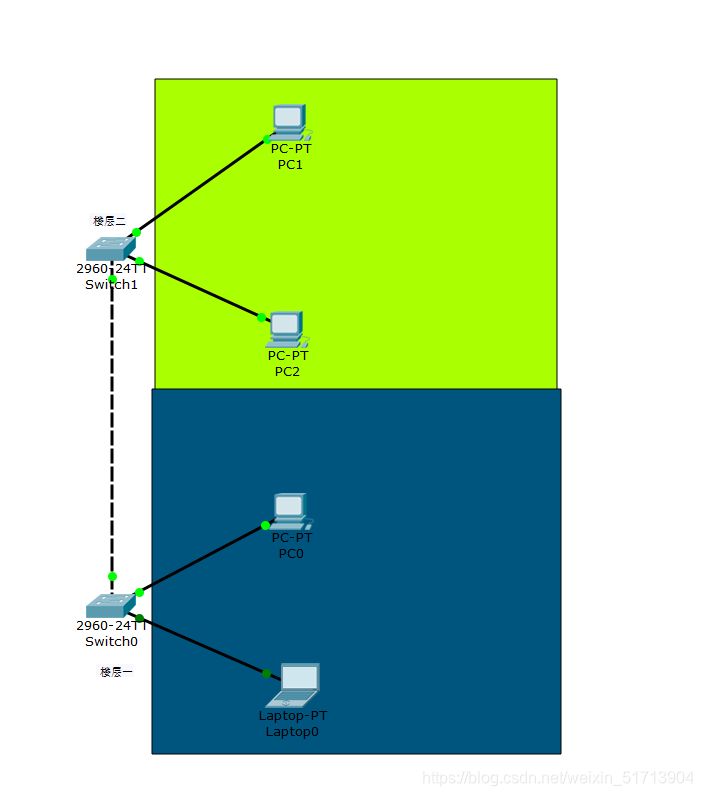

接下来要用右侧面板第四项调色板对话框填充工作区 用来区别楼层一和楼层二的以太网络
选择我用红色的圈起来的很箭头指向的 来填充矩形背景
select fill color 选择自己想要的颜色 能够区分楼层一和楼层二就可以了
接下来我们给pc0和laptop0配置IP地址 测试一下连通性

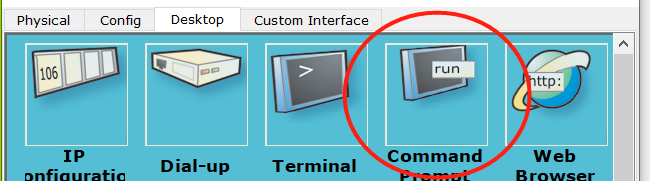

点击pc0的
输入laptop0的IP地址并在前面加上ping
ping 192.168.1.2
将会看到下面的样子

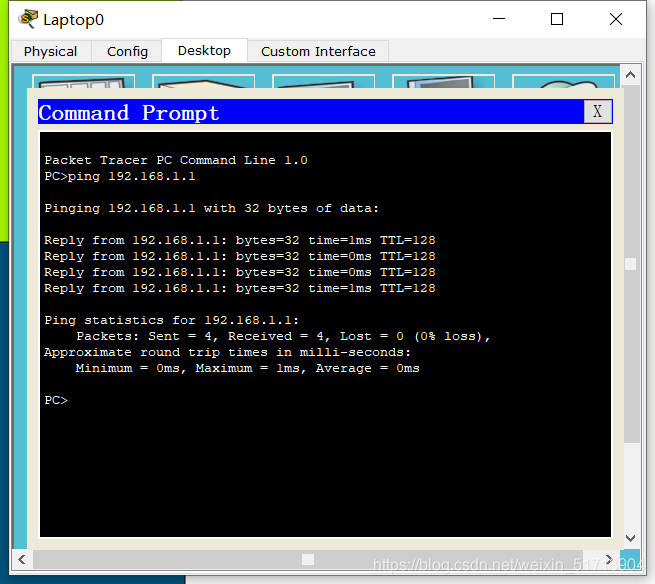

说明连接性是好滴 然后再再laptop0上ping一下pc0
发现也是连接好的
说明楼层一的连接没有问题接下来同样的方式测试一下楼层二 如果连接没有问题那么对等网就组建完成了
