一、实验目的

熟悉GNS3中的网络配置。
学会分配主机地址、默认网关、子网掩码。
掌握主机和路由器的设置，熟悉路由表配置。
熟悉分片技术，进行IP数据报分片。

二、实验原理

向PC2发送数据块大小为3200字节的ICMP请求报文，由于以太网链路的MTU为1500字节，而ICMP报文的首部为8字节，所以主机PC1应该把大小为3208的字节划分为3个数据报片。

三、实验设备

安装Windows Server 2003的计算机、交换机（用虚拟网络实验平台）、路由器。

实验过程：

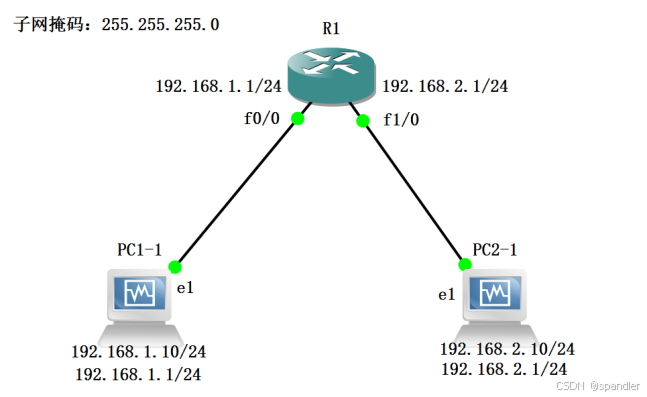

搭建好如图的网络拓扑结构，标注好IP地址、默认网关，开始运行。
配置好拓扑结构后，对路由器R1进行配置：

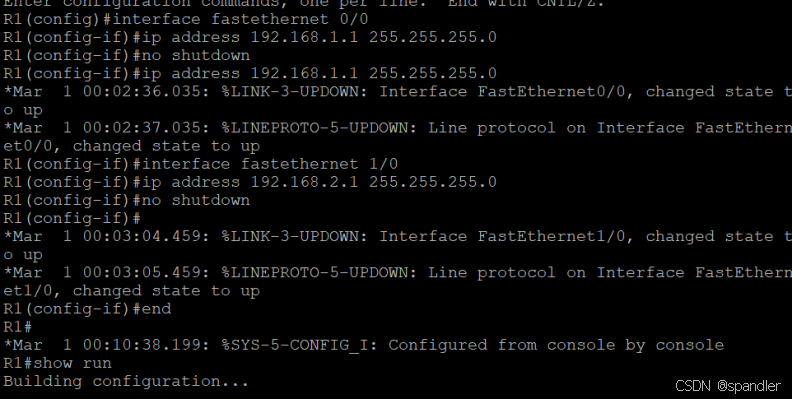

1. 进入端口配置视图，对两个接口分别进行配置

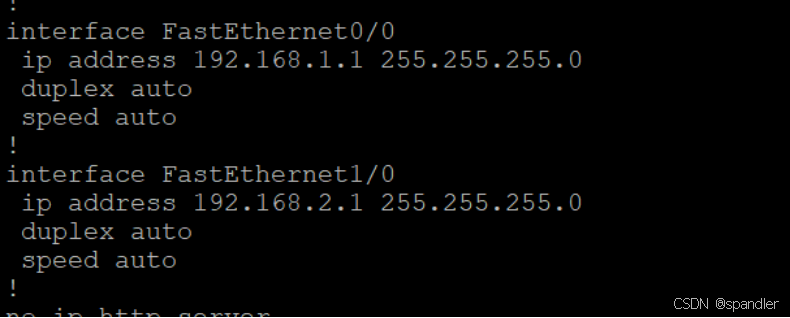

查看当前接口配置

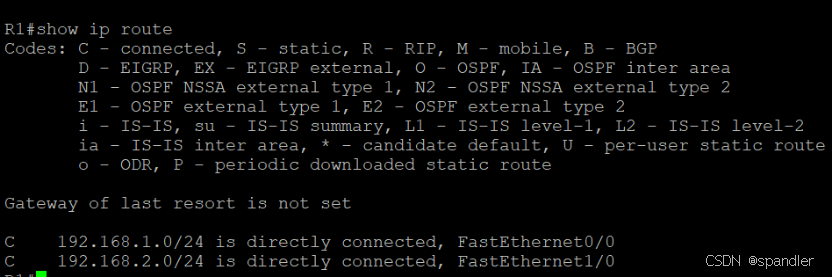

1. 查看路由表配置应该有两个对应端口的直连网段

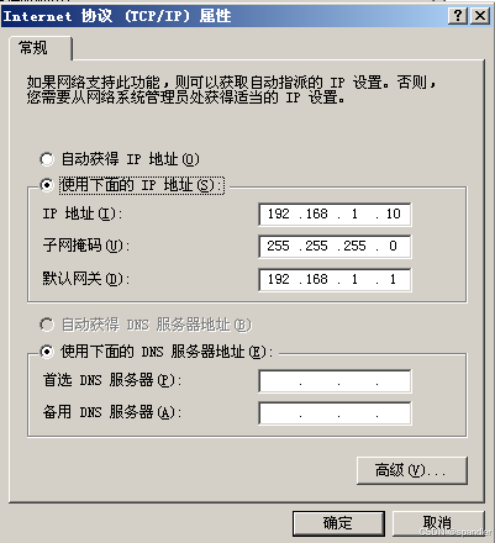

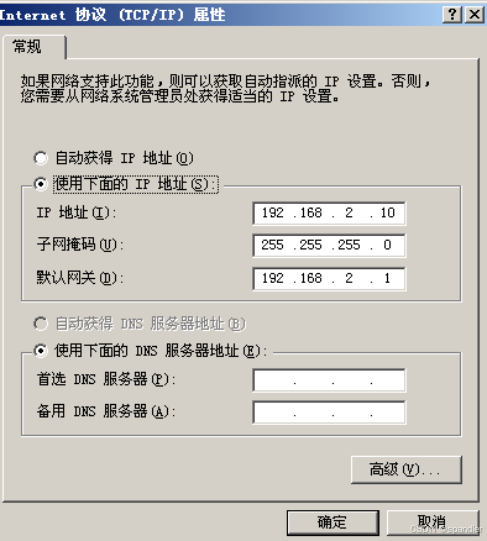

对PC1、PC2进行Internet协议（TCP/IP）属性的配置，正确配置IP地址、子网掩码、默认网关。

在PC1 上执行ping 192.168.2.10 -l 3200 -n 1命令，指的是向PC2发送数据块大小为3200字节的ICMP请求报文。

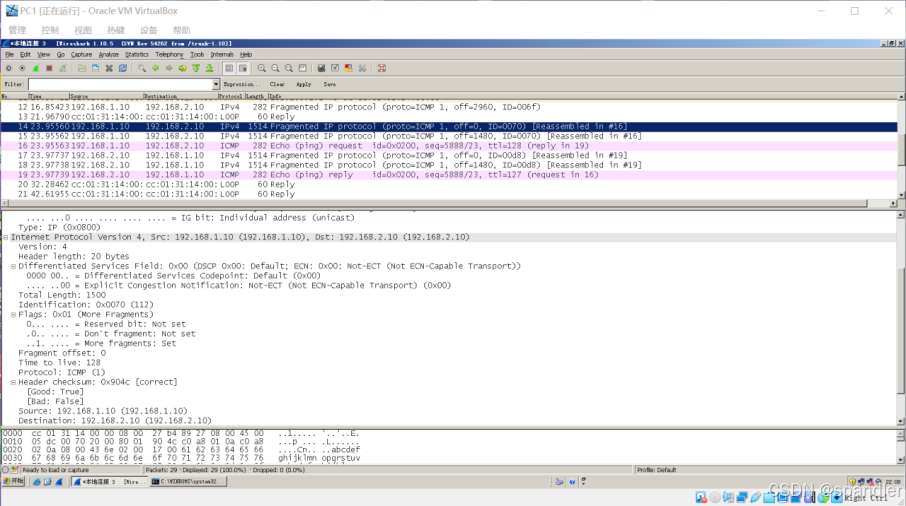

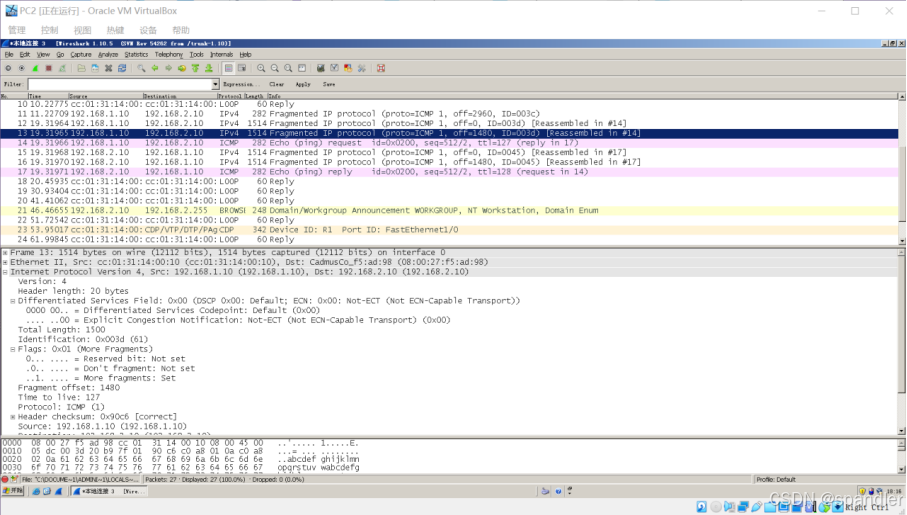

在PC1、PC2上捕获报文。

五、实验结果分析：

对上述实验出现的结果进行分析：

PC1将发送的3200字节的数据划分为三个数据报片，分别为14、15、16号报文，它们的标识字段的值为0x0070。PC1上报文未到达PC2上时，生存时间TTL值为128，到达PC2上生存时间要-1，为127。

14号报文是第一个数据报片：第一位Rb保留位置总设为0；第二位Df位置为0：表示内容可以被分段；第三位Mf位置为1：表示这个报文不是这一系列分段的最后一个，后面还有；片偏移字段的值为0，因为是第一个字段，相对于整个报文开始处不发生偏移；总长度为1500字节，其中IP数据报首部字节为20，数据部分大小为1480字节。

15号报文是第二个数据报片：Rb位置保留并总设为0；Df位置为0：表示内容可以被分段；Mf位置为1：表示这个报文不是这一系列分段的最后一个，后面还有；片偏移字段的值为1480，因为是第二个字段，相对于整个报文开始处偏移第一个数据报片的长度，在第一个数据报片之后，为1480；总长度为1500字节，其中IP数据报首部字节为20，数据部分大小为1480字节。

16号报文是第三个数据报片：Rb位置总设为0；Df位置为0：表示内容可以被分段；Mf位置0：表示这个报文是这一系列分段的最后一个；片偏移字段的值为2960，因为是第三个字段，相对于整个报文开始偏移处在第二个数据报片之后，值为1480+1480=2960；总长度为268字节，其中IP数据报首部字节为20，数据部分大小为248字节。

所以PC1将数据块大小为3200，加上8字节的ICMP报文首部，一共为3208个字节，分为了上述14、15、16三个数据报片：14号数据报片为1480字节，15号数据报片为1480字节，16号数据报片为248字节。
