AD快捷键

原理图快捷键

为了让读者可以更加快速入门设计，在此对常用的命令操作进行介绍：

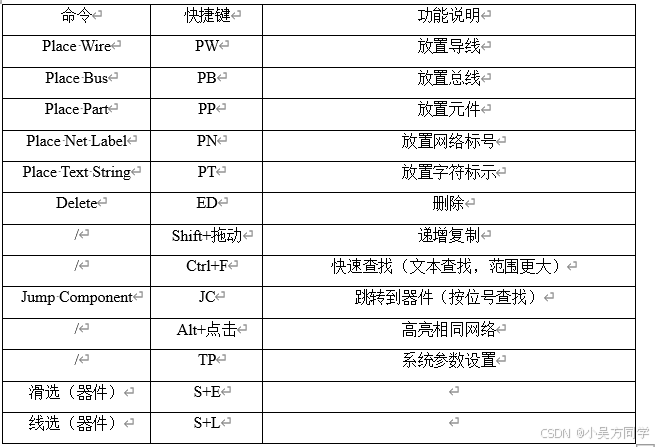

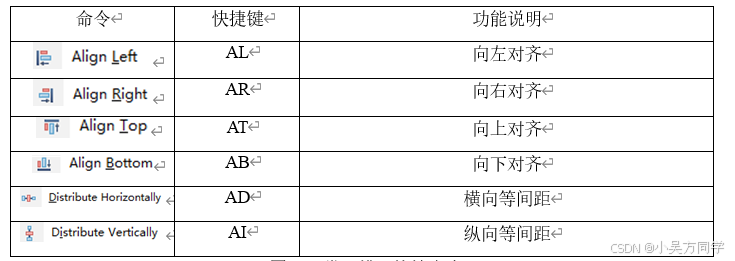

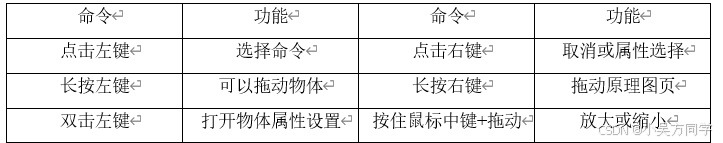

1. 常用鼠标命令

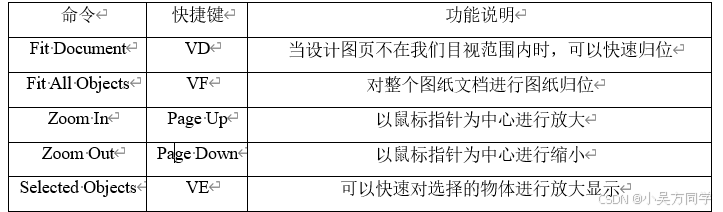

2. View视图命令

3. View视图命令

4. 其他快捷键命令

PCB快捷键

Altium自带很多组合快捷键，可以多次执行字母按键组合成我们需要的操作，很是方便我们设计，那么组合快捷键如何得来呢？

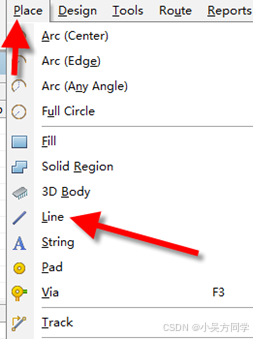

其实系统的组合快捷键都是依据菜单的下滑字母组合起来的，如图1-1所示，对于“Place Line”这个命令，“Place”的“P”下面有一根下划线，“Line”的“L”下面有一根下划线，那么组合的快捷键就是“PL”。平时多记忆操作这些快捷的组合方式，有利于PCB设计效率的提高。

图1-1 2D线的放置

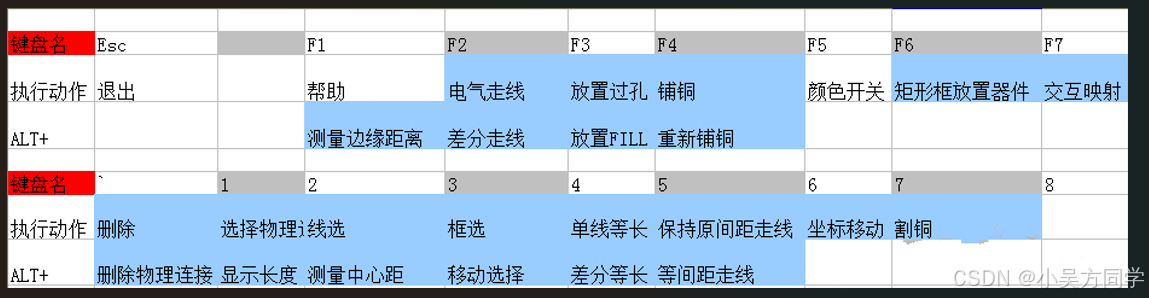

Altium也推荐了很多默认的快捷键，这些是由操作英文首字母构成的，下面对其进行列出，相信在实际项目中会给大家带来很大的帮助：
● L—打开层设置开关选项（器件移动状态下，按下L换层）；
● S—打开选择：S+L（线选）、S+I（框选）、S+E（滑动选择）；
● J—跳转，如：J+C（跳转到器件）、J+N（跳转到网络）；
● Q—英寸和毫米之间相互切换；
● Delete—删除已被选择的对象，E+D点选删除；
● 放大缩小—按抓鼠标中键向前后推动、Page up、Page down…；
● 切换层—小键盘上面的“+”、“-”、点选下面层选项；
● A+T—向上对齐、A+L：向左对齐、A+R：向右对齐、A+B：向下对齐；
● Shift+S—单层显示与多层显示切换；
● 测量—Ctrl+M（哪里要测点哪里）、R+P（测量边距）、Shift+C取消测量线；
● 空格键—翻转选择某物体（导线，过孔等），同时按下Tab键可改变其属性（导线长度，过孔大小等）；
● 改走线模式—Shift+空格键；
● 字体（条形码）放置—P+S；
● 线宽选择—Shift+W 过孔选择Shift+V；
● 等间距走线—T+T+M 不可更改间距，P+M 可更改间距走线；
● 走线时显示走线长度—Shift+G；
● 显示或关闭坐标显示信息—Shift+H。
● 显示或关闭放大镜—Shift+M。
● 局部自动走线—Shift+A。

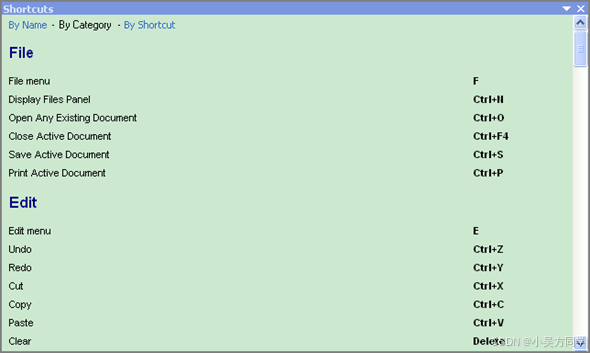

此处就列出以上最常用的一些快捷方式，其他快捷方式我们可以参考系统帮助文件的快捷方式（此快捷帮助在不同的界面检索出来的会不相同），单击右下角命令“Help-Shortcuts”即可调出来，如图1-2所示。

图1-2 系统快捷键

自定义快捷键

自定义有两种方法

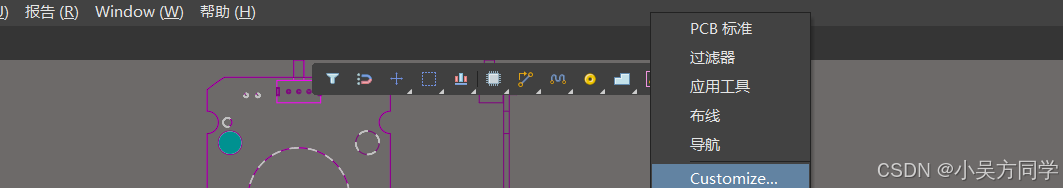

方法一：在上面菜单栏鼠标右击，选择Customize。

方法二：

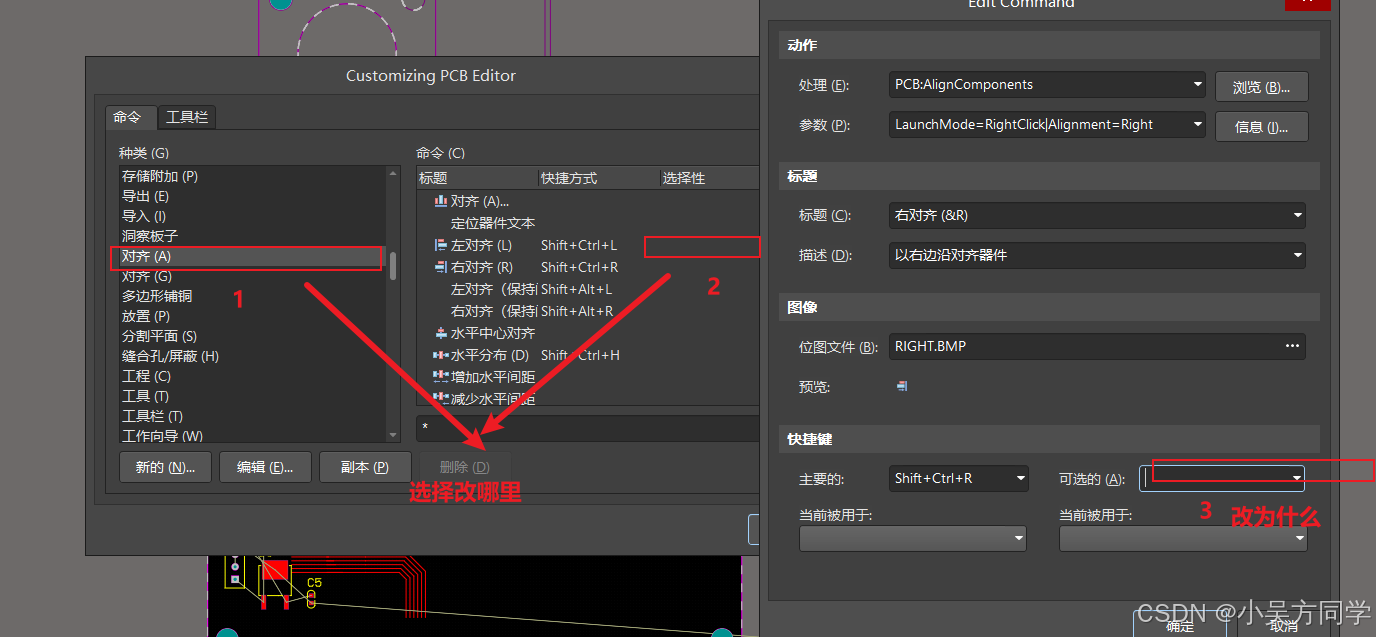

直接菜单栏点出想要的操作，然后按住CTRL加鼠标点击按钮，然后就可以设置快捷键

原理图常用快捷键就此结束，后续会更新AD软件的所有基础操作，原理图库->PCB库->原理图->PCB。
祝愿每一个看到这里的小伙伴加油！！！我们明天会更好。
