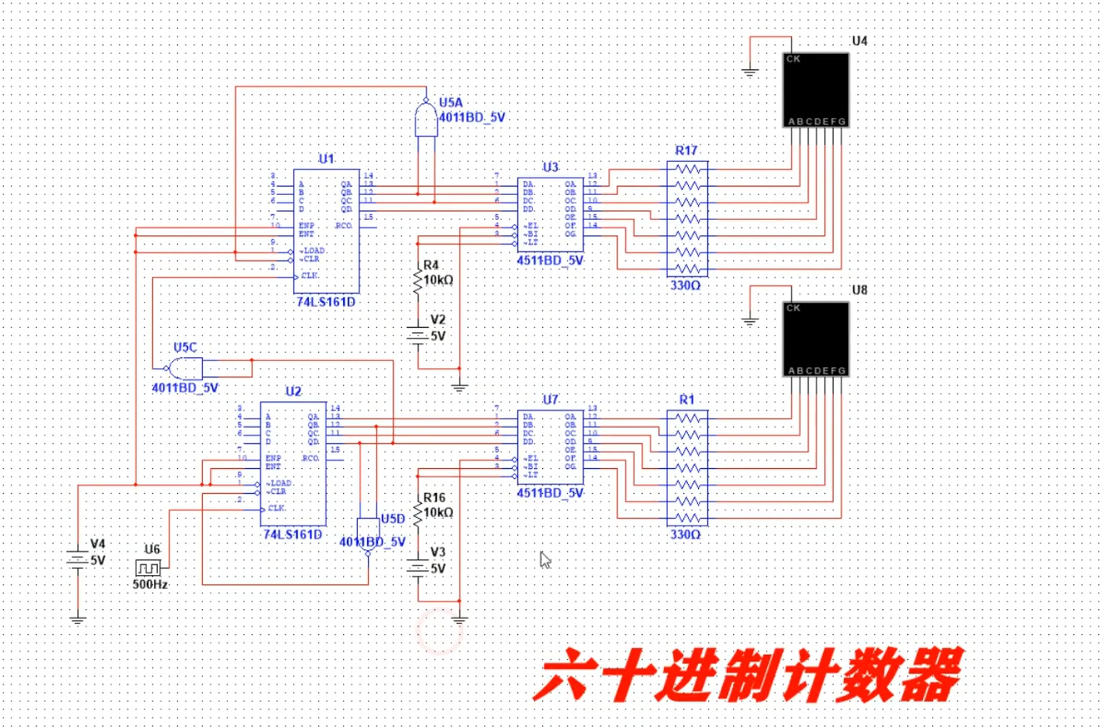

仿真图:
功能简介:
采用译码器芯片4511驱动数码管,两位数码管用于显示计数值
采用两片计数器芯片74LS161做加法器
采用标准的信号发生器作为系统芯片的时钟源
芯片介绍
CD4511芯片的特点如下:
- BCD到七段解码:它可以将四位二进制编码的十进制数(BCD)转换为对应的七段数码管显示输出。
- 内部存储器:CD4511具有内部存储器,可以存储最近一次输入的数据,并在需要时进行刷新。
- 欢迎译码器和继电器驱动器:它不仅可以作为七段数码管的驱动器,还可以用于驱动其他外部设备,如继电器或灯泡等。
- 互锁功能:CD4511芯片具有互锁功能,即在始终只能输出一个有效数字时,可以被输入激活。
- 宽工作电压范围:它在较宽的电压范围内工作,通常为3V至18V。这使得它适用于不同的电源电压。
74LS161芯片的特点如下:
- 同步操作:它采用同步逻辑,确保在时钟信号触发时进行计数,并且所有输出都在同一时刻更新。
- 计数功能:74LS161可以进行二进制计数,从0到15(或者将其作为分频器时可以计数更高)。
- 并行加载:该计数器具有并行加载功能,允许通过设置输入引脚上的数据来指定开始计数的起始值。
- 异步复位:74LS161具有异步复位功能,可以通过外部引脚接收复位信号,将计数器清零并恢复到初始状态。
- 锁存功能:该芯片具有锁存功能,可以通过设置锁存使能引脚来冻结当前计数状态,并阻止进一步的计数。
- 4位数字显示:74LS161的四个输出引脚可以用于驱动4位数码管显示器,以显示当前的计数值。
- 输入和输出缓冲器:该芯片配备了输入和输出缓冲器,提供对输入和输出信号的增强驱动和抗干扰能力。
