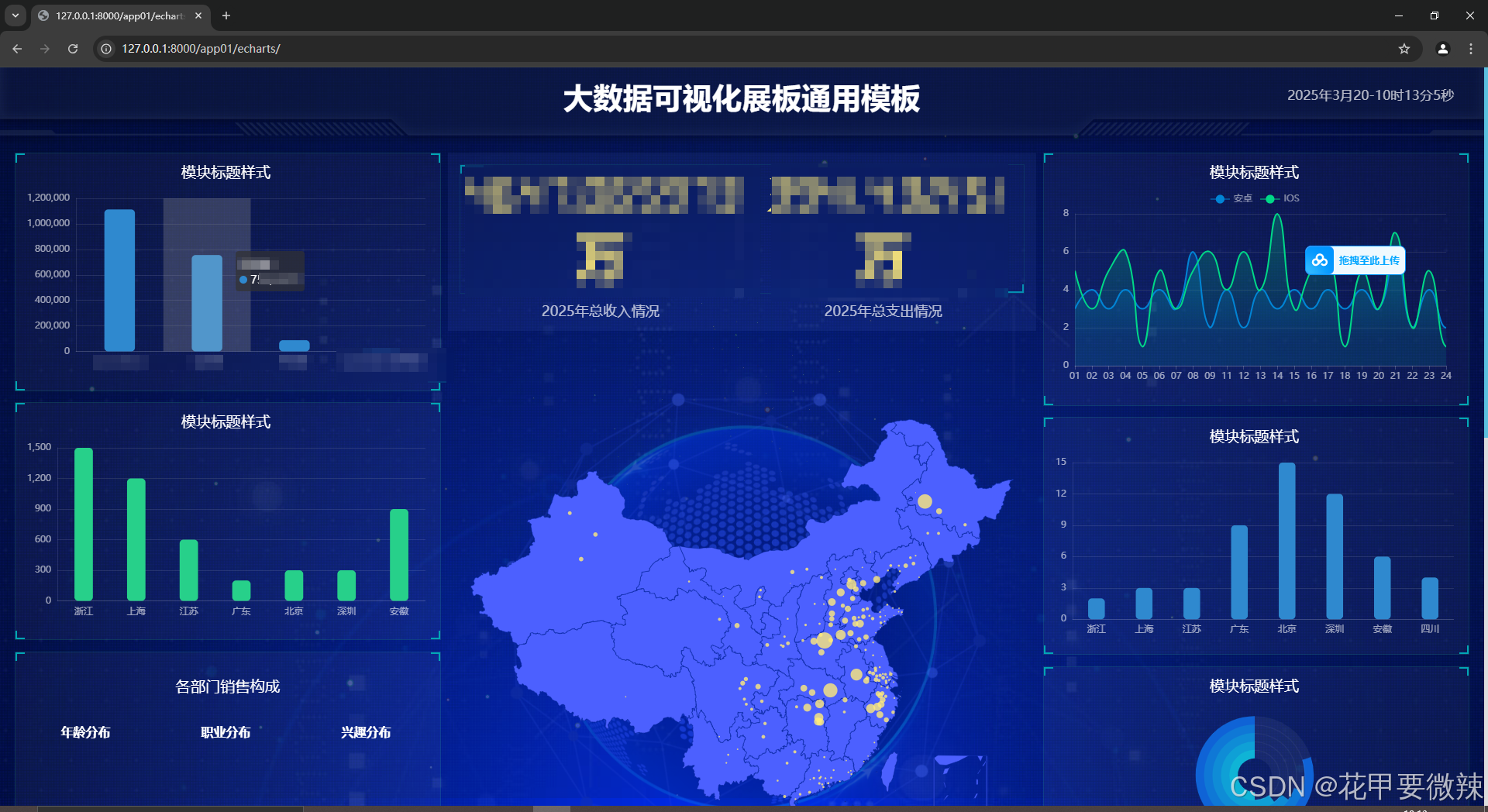

1、效果图展示
以下左上图表的数据是直接从后端SQL读取的数据啦！！！
2、前端
echarts.html
{% load static %}
<!doctype html>
<html>
<head>
<meta charset="utf-8">
<script type="text/javascript" src="{% static 'js/jquery.js' %}"></script>
<link rel="stylesheet" href="{% static 'css/comon0.css' %}">
</head>
<script>
$(window).load(function () {
$(".loading").fadeOut()
})
/****/
$(document).ready(function () {
var whei = $(window).width()
$("html").css({ fontSize: whei / 20 })
$(window).resize(function () {
var whei = $(window).width()
$("html").css({ fontSize: whei / 20 })
});
});
</script>
<script type="text/javascript" src="{% static 'js/echarts.min.js' %}"></script>
<script language="JavaScript" src="{% static 'js/js.js' %}"></script>
<body>
<div class="canvas" style="opacity: .2">
<iframe frameborder="0" src="/static/js/index.html" style="width: 100%; height: 100%"></iframe>
</div>
<div class="loading">
<div class="loadbox"> <img src="{% static 'picture/loading.gif' %}"> 页面加载中... </div>
</div>
<div class="head">
<h1>大数据可视化展板通用模板</h1>
<div class="weather"><!--<img src="{% static 'picture/weather.png' %}"><span>多云转小雨</span>--><span id="showTime"></span></div>
<script>
var t = null;
t = setTimeout(time, 1000);//開始运行
function time() {
clearTimeout(t);//清除定时器
dt = new Date();
var y = dt.getFullYear();
var mt = dt.getMonth() + 1;
var day = dt.getDate();
var h = dt.getHours();//获取时
var m = dt.getMinutes();//获取分
var s = dt.getSeconds();//获取秒
document.getElementById("showTime").innerHTML = y + "年" + mt + "月" + day + "-" + h + "时" + m + "分" + s + "秒";
t = setTimeout(time, 1000); //设定定时器，循环运行
}
</script>
</div>

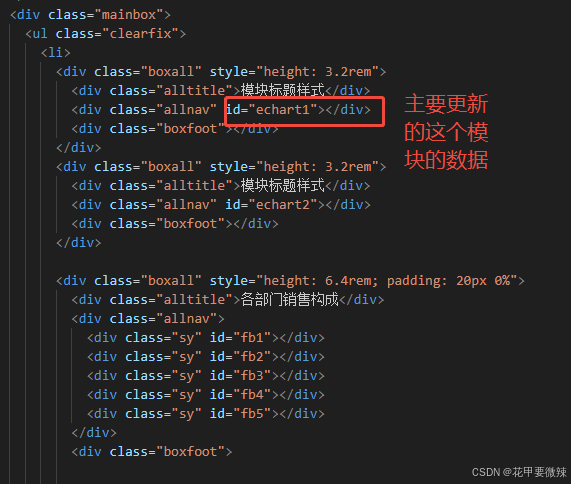

<div class="mainbox">
<ul class="clearfix">
<li>
<div class="boxall" style="height: 3.2rem">
<div class="alltitle">模块标题样式</div>
<div class="allnav" id="echart1"></div>
<div class="boxfoot"></div>
</div>
<div class="boxall" style="height: 3.2rem">
<div class="alltitle">模块标题样式</div>
<div class="allnav" id="echart2"></div>
<div class="boxfoot"></div>
</div>
<div class="boxall" style="height: 6.4rem; padding: 20px 0%">
<div class="alltitle">各部门销售构成</div>
<div class="allnav">
<div class="sy" id="fb1"></div>
<div class="sy" id="fb2"></div>
<div class="sy" id="fb3"></div>
<div class="sy" id="fb4"></div>
<div class="sy" id="fb5"></div>
</div>
<div class="boxfoot">
</div>
</div>
</li>
<li>
<div class="bar">
<div class="barbox">
<ul class="clearfix">
<li class="pulll_left counter">{{GrossIncome}} 万</li>
<li class="pulll_left counter">{{GrossOutcome}} 万</li>
</ul>
</div>
<div class="barbox2">
<ul class="clearfix">
<li class="pulll_left">2025年总收入情况 </li>
<li class="pulll_left">2025年总支出情况</li>
</ul>
</div>
</div>
<div class="map">
<div class="map1"><img src="{% static 'picture/lbx.png' %}"></div>
<div class="map2"><img src="{% static 'picture/jt.png' %}"></div>
<div class="map3"><img src="{% static 'picture/map.png' %}"></div>
<div class="map4" id="map_1"></div>
</div>
</li>
<li>
<div class="boxall" style="height:3.4rem">
<div class="alltitle">模块标题样式</div>
<div class="allnav" id="echart4"></div>
<div class="boxfoot"></div>
</div>
<div class="boxall" style="height: 3.2rem">
<div class="alltitle">模块标题样式</div>
<div class="allnav" id="echart5"></div>
<div class="boxfoot"></div>
</div>
<div class="boxall" style="height: 3rem">
<div class="alltitle">模块标题样式</div>
<div class="allnav" id="echart6"></div>
<div class="boxfoot"></div>
</div>
</li>
</ul>
</div>
<div class="back"></div>
<script type="text/javascript" src="{% static 'js/china.js' %}"></script>
<script type="text/javascript" src="{% static 'js/area_echarts.js' %}"></script>
</body>
</html>
js.js
主要是echarts_1接口的更新，其他代码有需要请联系博主。
以下完整代码：
$(function () {
echarts_1();
echarts_2();
echarts_4();
echarts_31();
echarts_32();
echarts_33();
echarts_5();
echarts_6();
window.onload = function() {
echarts_1();
};
function echarts_1() {
// 基于准备好的dom，初始化echarts实例
var myChart = echarts.init(document.getElementById('echart1'));
option = {
// backgroundColor: '#00265f',
tooltip: {
trigger: 'axis',
axisPointer: {
type: 'shadow'
}
},
grid: {
left: '0%',
top: '10px',
right: '0%',
bottom: '4%',
containLabel: true
},
xAxis: [{
type: 'category',
data: [],
axisLine: {
show: true,
lineStyle: {
color: "rgba(255,255,255,.1)",
width: 1,
type: "solid"
},
},
axisTick: {
show: false,
},
axisLabel: {
interval: 0,
// rotate:50,
show: true,
splitNumber: 15,
textStyle: {
color: "rgba(255,255,255,.6)",
fontSize: '12',
},
},
}],
yAxis: [{
type: 'value',
axisLabel: {
//formatter: '{value} %'
show: true,
textStyle: {
color: "rgba(255,255,255,.6)",
fontSize: '12',
},
},
axisTick: {
show: false,
},
axisLine: {
show: true,
lineStyle: {
color: "rgba(255,255,255,.1 )",
width: 1,
type: "solid"
},
},
splitLine: {
lineStyle: {
color: "rgba(255,255,255,.1)",
}
}
}],

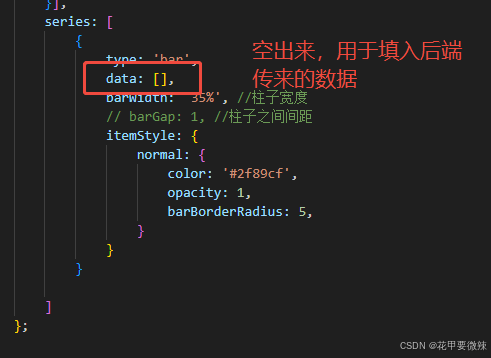

series: [
{
type: 'bar',
data: [],
barWidth: '35%', //柱子宽度
// barGap: 1, //柱子之间间距
itemStyle: {
normal: {
color: '#2f89cf',
opacity: 1,
barBorderRadius: 5,
}
}
}
]
};

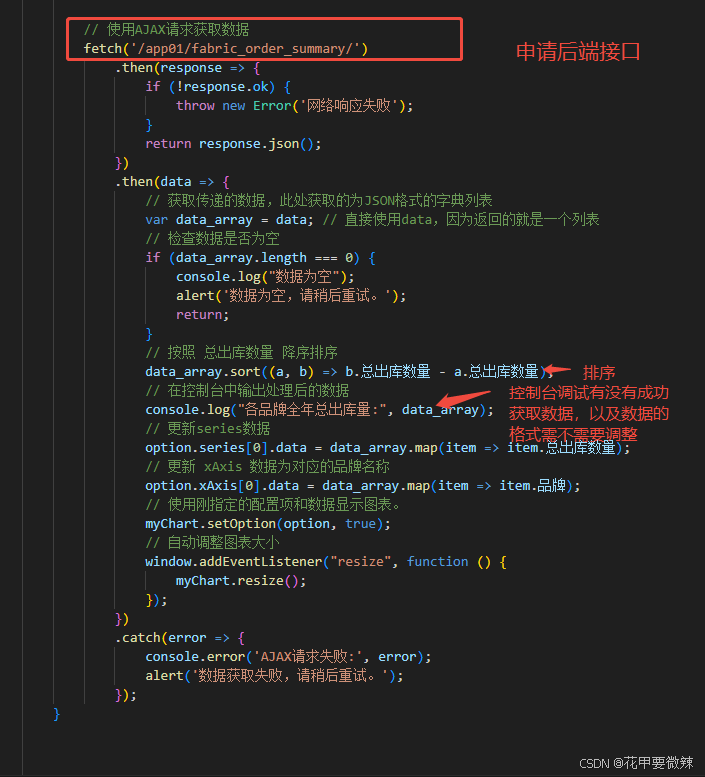

// 使用AJAX请求获取数据
fetch('/app01/fabric_order_summary/')
.then(response => {
if (!response.ok) {
throw new Error('网络响应失败');
}
return response.json();
})
.then(data => {
// 获取传递的数据，此处获取的为JSON格式的字典列表
var data_array = data; // 直接使用data，因为返回的就是一个列表
// 检查数据是否为空
if (data_array.length === 0) {
console.log("数据为空");
alert('数据为空，请稍后重试。');
return;
}
// 按照 总出库数量 降序排序
data_array.sort((a, b) => b.总出库数量 - a.总出库数量);
// 在控制台中输出处理后的数据
console.log("各品牌全年总出库量:", data_array);
// 更新series数据
option.series[0].data = data_array.map(item => item.总出库数量);
// 更新 xAxis 数据为对应的品牌名称
option.xAxis[0].data = data_array.map(item => item.品牌);
// 使用刚指定的配置项和数据显示图表。
myChart.setOption(option, true);
// 自动调整图表大小
window.addEventListener("resize", function () {
myChart.resize();
});
})
.catch(error => {
console.error('AJAX请求失败:', error);
alert('数据获取失败，请稍后重试。');
});
}
)
3、Django框架布局

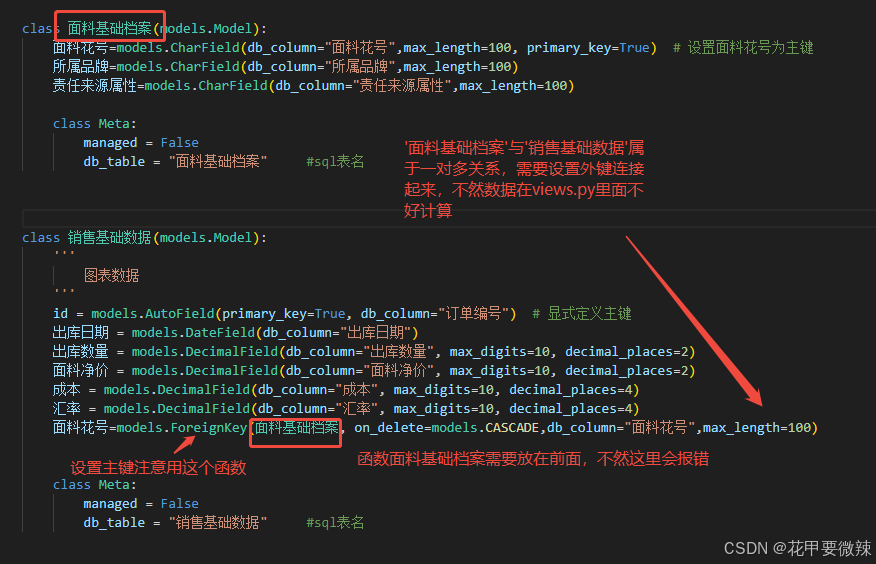

models.py
from django.db import models
class 面料基础档案(models.Model):
面料花号=models.CharField(db_column="面料花号",max_length=100, primary_key=True) # 设置面料花号为主键
所属品牌=models.CharField(db_column="所属品牌",max_length=100)
责任来源属性=models.CharField(db_column="责任来源属性",max_length=100)
class Meta:
managed = False
db_table = "面料基础档案" #sql表名
class 销售基础数据(models.Model):
'''
图表数据
'''
id = models.AutoField(primary_key=True, db_column="订单编号") # 显式定义主键
出库日期 = models.DateField(db_column="出库日期")
出库数量 = models.DecimalField(db_column="出库数量", max_digits=10, decimal_places=2)
面料净价 = models.DecimalField(db_column="面料净价", max_digits=10, decimal_places=2)
成本 = models.DecimalField(db_column="成本", max_digits=10, decimal_places=4)
汇率 = models.DecimalField(db_column="汇率", max_digits=10, decimal_places=4)
面料花号=models.ForeignKey(面料基础档案, on_delete=models.CASCADE,db_column="面料花号",max_length=100)
class Meta:
managed = False
db_table = "销售基础数据" #sql表名

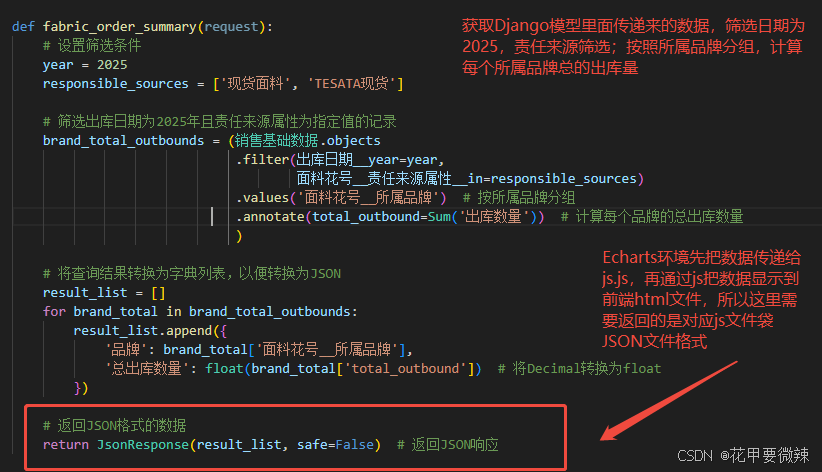

views.py
定义的数据接口名称为fabric_order_summary
def fabric_order_summary(request):
# 设置筛选条件
year = 2025
responsible_sources = ['现货面料', 'TESATA现货']
# 筛选出库日期为2025年且责任来源属性为指定值的记录
brand_total_outbounds = (销售基础数据.objects
.filter(出库日期__year=year,
面料花号__责任来源属性__in=responsible_sources)
.values('面料花号__所属品牌') # 按所属品牌分组
.annotate(total_outbound=Sum('出库数量')) # 计算每个品牌的总出库数量
)
# 将查询结果转换为字典列表，以便转换为JSON
result_list = []
for brand_total in brand_total_outbounds:
result_list.append({
'品牌': brand_total['面料花号__所属品牌'],
'总出库数量': float(brand_total['total_outbound']) # 将Decimal转换为float
})
# 返回JSON格式的数据
return JsonResponse(result_list, safe=False) # 返回JSON响应
urls.py（app01里的url）
from django.urls import path
from django.conf import settings
from django.conf.urls.static import static
from .views import fabric_order_summary
urlpatterns = [
path('', views.index, name='index'), # 用户列表
path('fabric_order_summary/', fabric_order_summary, name='fabric_order_summary')
]
if settings.DEBUG:
urlpatterns += static(settings.STATIC_URL, document_root=settings.STATIC_ROOT)

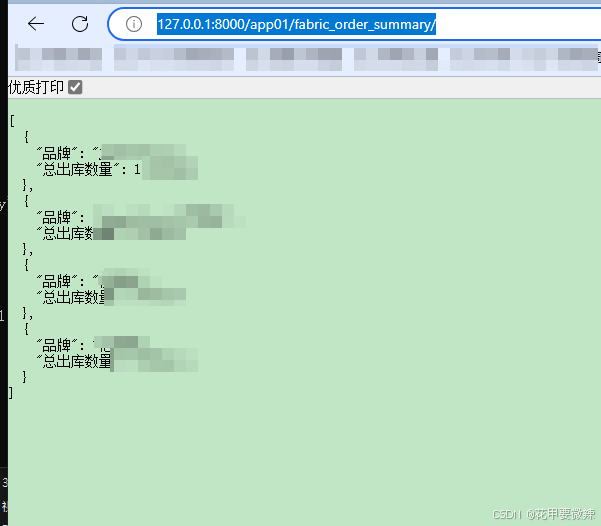

4、补充：JSON数据调试
可以访问地址：
http://127.0.0.1:8000/app01/fabric_order_summary/
可以看到数据顺利传到视图函数，并且是正确的JSON格式可以调用到前端。于是我们可以调用这个Python接口，来实现后端SQL数据库的异步更新数据。
欢迎 评论区/私信 交流技术问题~~~
动动发财的小手给作者点点赞、收藏哦！
转侵删。
