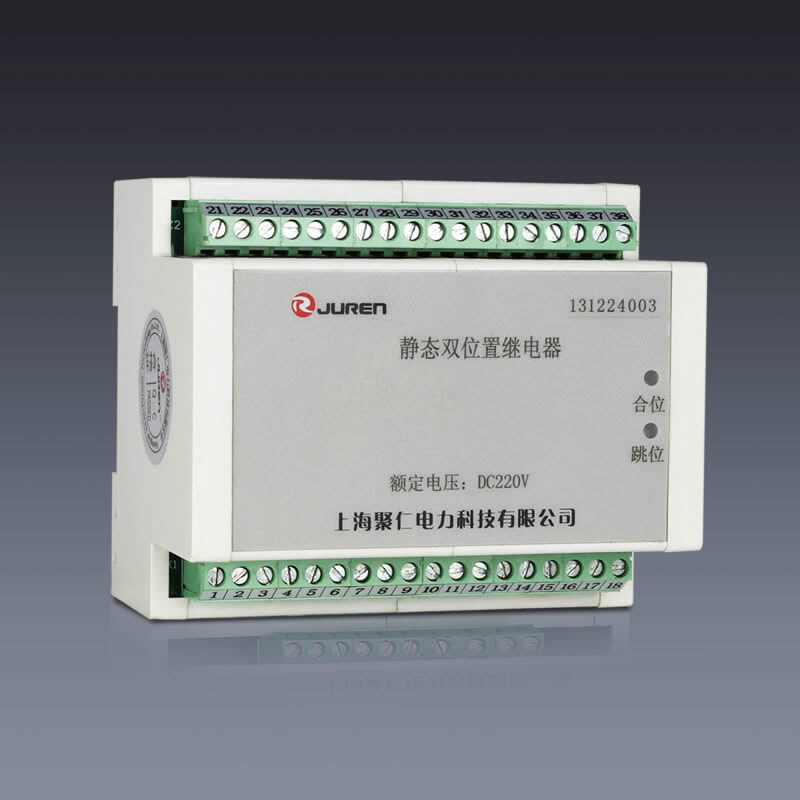

HJWS-9440双位置中间继电器





HJWS-9440双位置中间继电器技术：139-6888-3630

概述

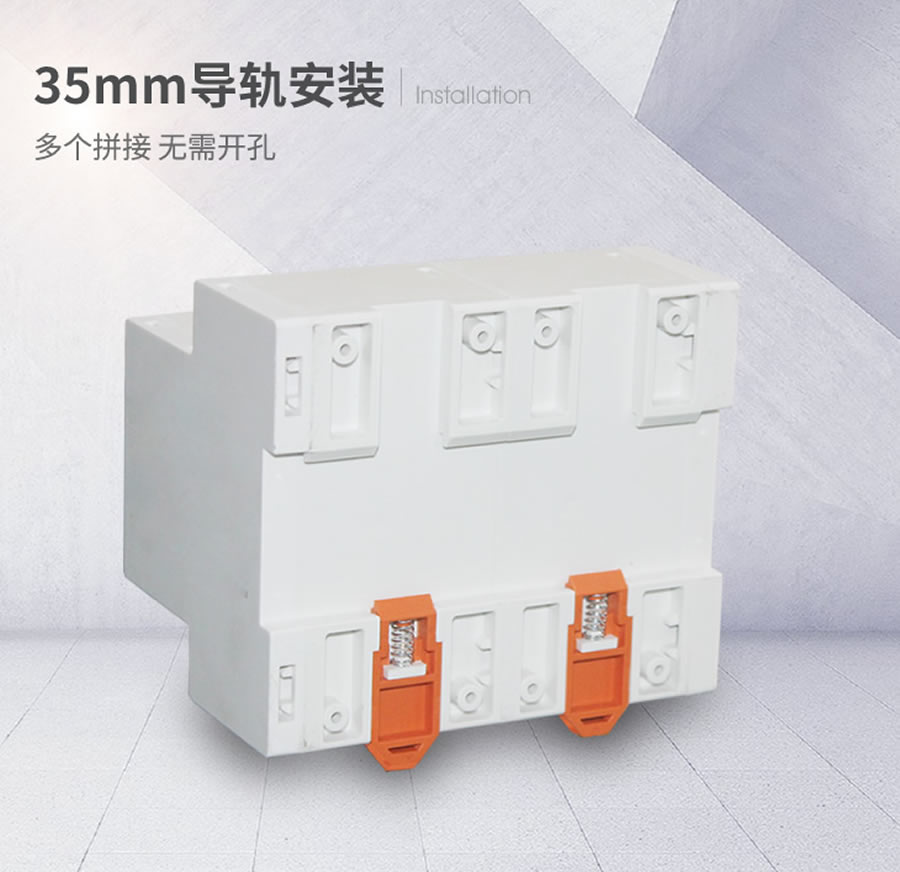

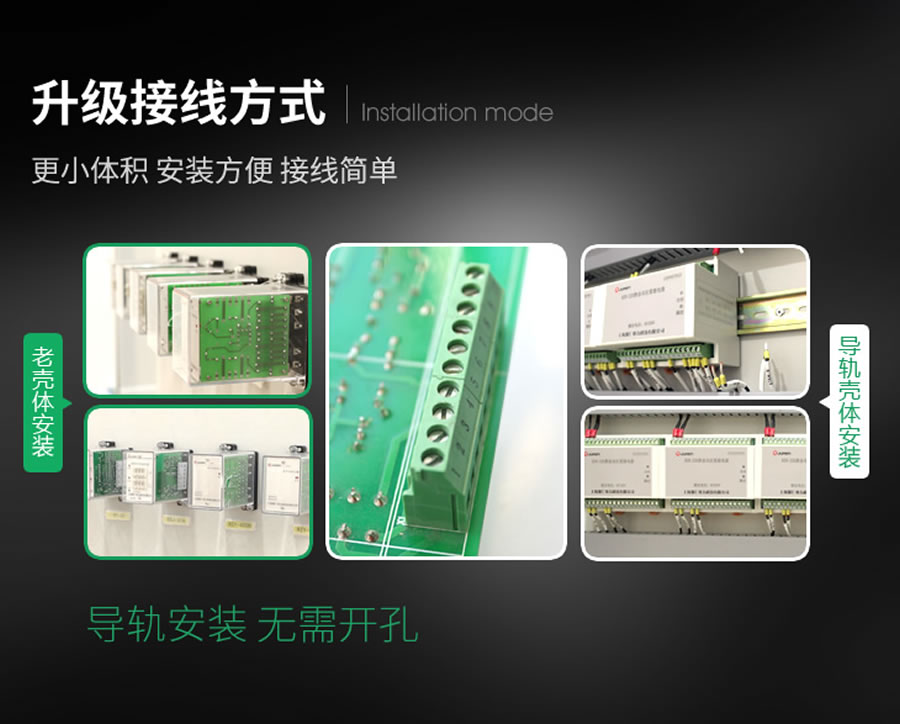

HJWS-9440用于交直流操作的各种保护和自动控制的装置中，作为切换闭锁元件。HJWS-9440安装方式采用35mm导轨条安装，壳体为欧规壳体。而老式的双位置中间继电器一般采用凸出式固定结构、凸出式插拔结构、嵌入式插拔结构。这三种壳体的体积比较大，而且安装时需要在开关柜上要预先开孔，因为每个厂家的继电器的开孔尺寸大小不一样，往往在选型上出现偏差，就会导致孔位太大或者太小，而采用导轨安装的双位置中间继电器，只需要在开关柜内安装导轨条无需开孔并支持多个拼接。

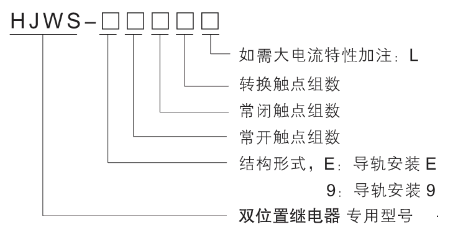

型号及含义

HJWS-9440技术参数

额定参数
直流额定电压	110V、220V可选
交流额定电压	110V、220V可选
合闸线圈动作值	不大于70%额定电压
跳闸线圈动作值	不大于70%额定电压
功耗	不大于5W
动作时间	不大于30ms
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
极限温度	-25℃～+70℃
海拔高度	不大于2500 米

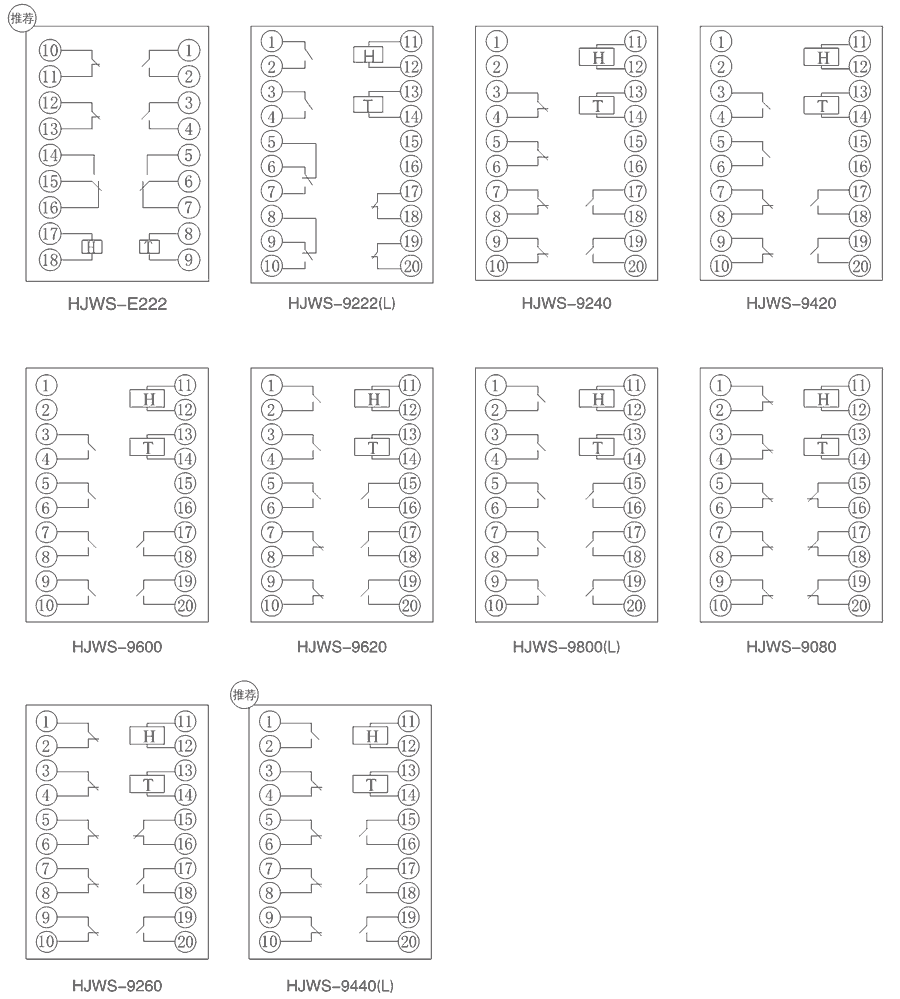

接线图

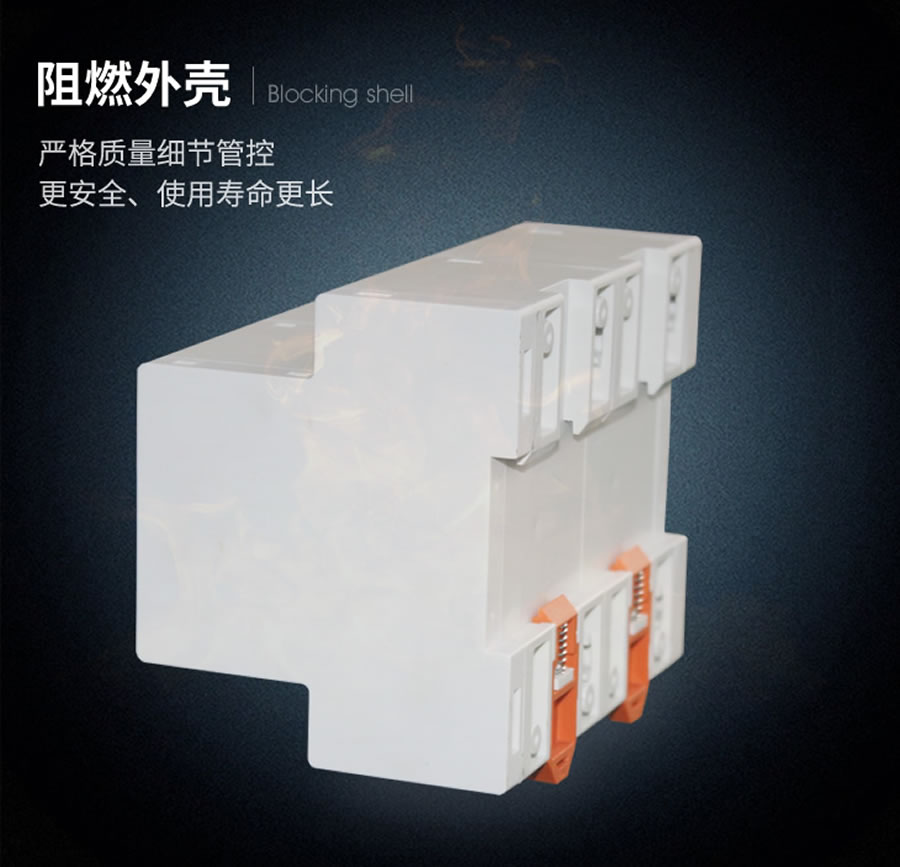

主要特点

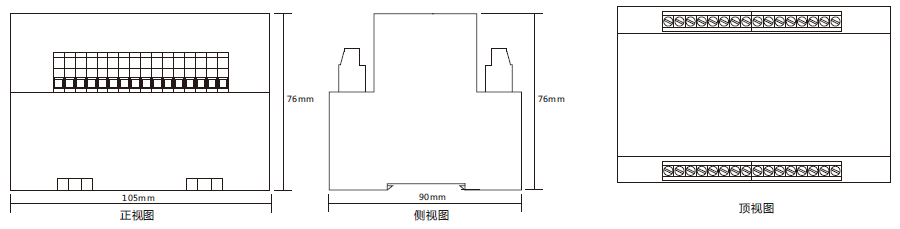

HJWS-9440外形尺寸图
