JHOK-ZBZ102漏电继电器技术:139-6888-3630

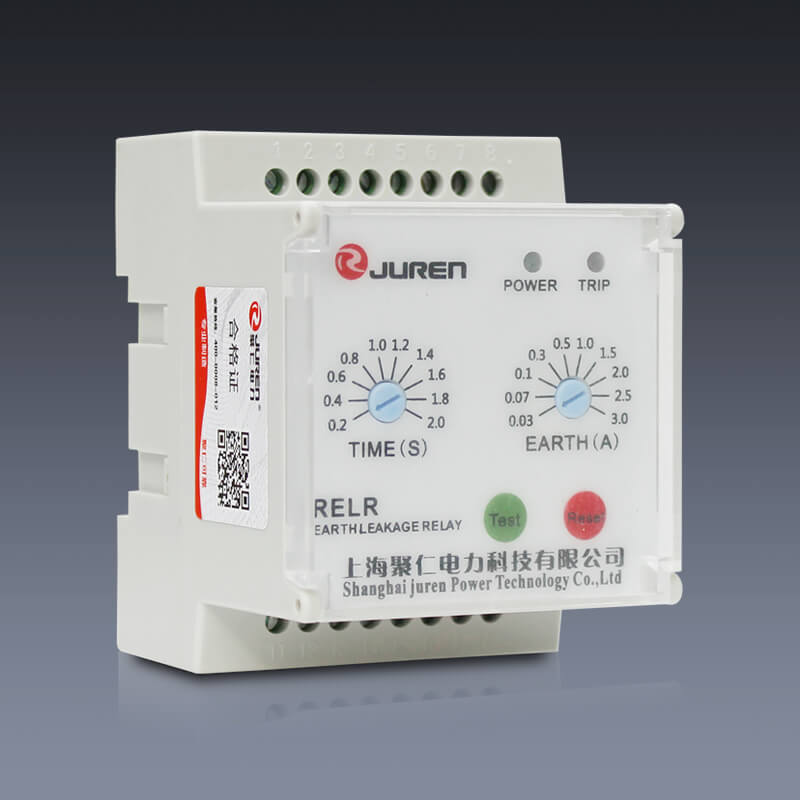

JHOK-ZBZ102可调漏电继电器
适用于电源系统中心点直接接地的低压配电系统。基于MCU的密集型设计,用于电动机和配电系统的接地保护,采用零序电流检测法。漏电动作电流值可调,具有远方复归功能和远方试验功能。额定漏电动作电流0.03-3A可调,动作时间0.2~2S档可调。

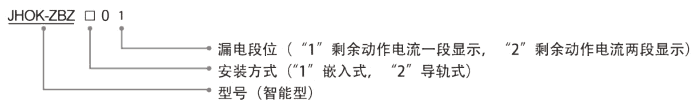

JHOK-ZBZ102漏电继电器型号分类及含义
主要特点
■基于MCU的密集型设计;
■用于电动机和配电系统的接地保护;
■JHOK-ZBZ102采用零序电流检测法;
■TEST键提供力一个手动的自检功能;
■接地电流和跳闸延迟时间是分别调整的;
■绿色LED指示已建立电源,红色LED指示已跳闸;
■EXTRESET具有远方复归功能;
■TEST具有远方试验功能。
JHOK-ZBZ102动作电流和极限不驱动时间
型号 | 动作电流 | 动作时间 | 动作电流精度 | 互感器孔径 |
JHOK-ZBZ101 | 0.03~3A可调 | 0.2S~2S | 80%~100% | 25m、45m、100m |
JHOK-ZBZ102 | 0.03~3A可调 | 0.2S~2S | 80%~100% | 25m、45m、100m |
JHOK-ZBZ201 | 0.03~3A可调 | 0.2S~2S | 80%~100% | 25m、45m、100m |
JHOK-ZBZ202 | 0.03~3A可调 | 0.2S~2S | 80%~100% | 25m、45m、100m |
主要技术参数
额定参数 | |
控制电压 | AC220V;DC12V、24V、48V |
漏电动作电流 | 0.03、0.07、0.1、0.3、0.5、1、1.5、2、2.5、3A可调 |
动作时间 | 0.2、0.4、0.6、0.8、1、1.2、1.4、1.6、1.8、2S可调 |
动作电流精度 | 80%~100% |
互感器孔径 | 25m、45m、100m |
功耗 | ≤5W |
绝缘性能 | |
绝缘电阻 | 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ |
绝缘耐压 | 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象 |
环境条件 | |
环境温度 | -15℃~55℃ |
工作电压 | 不大于120%额定电压 |
工作位置 | 任意 |
周围磁场强度 | 小于0.5mT |
环境相对湿度 | 不大于90% |
大气压力 | 80~110KPa |
极限温度 | -25℃~+70℃ |
海拔高度 | 不大于2500 米 |

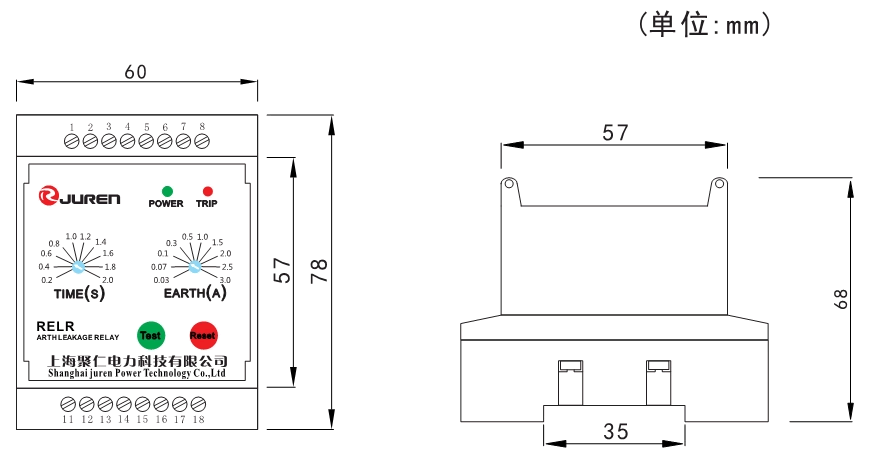

可调漏电继电器外形及开孔尺寸
可调漏电继电器操作说明
■TIME是跳闸延时旋钮,用来调节跳闸延迟时间;
■EARTH是漏电电流调节旋钮,用来调整检测漏电电流的大小;
■TEST是自动检测按钮,常按TEST键,当时间超过TIME设定值时,继电器会动作跳闸;
■RESET是复位键,继电器动作跳闸后,按下RESET键继电器复位。
JHOK-ZBZ102接线示例图
漏电继电器零序电流互感器参数选型表
型号 | 开口尺寸 | 最大额定电流参考值(A) | 额定电压(V) |
Y-25 | Φ25 | 0~100 | 690、660、380 |
Y-45 | Φ45 | 0~200 | |
Y-100 | Φ100 | 0~630 | |
注:特定产品需提前沟通注明 |

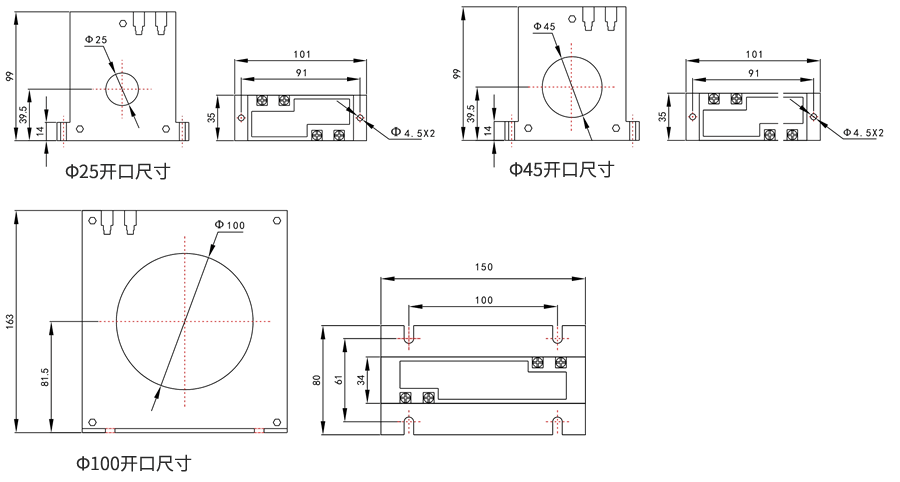

零序电流互感器外形及安装尺寸图
