1、什么是DHCP？

DHCP（动态主机配置协议）是一个局域网的网络协议。指的是由服务器控制一段IP地址范围，客户机登录服务器时就可以自动获得服务器分配的IP地址和子网掩码。默认情况下，DHCP作为Windows Server的一个服务组件不会被系统自动安装，还需要管理员手动安装并进行必要的配置。

2、DHCP的作用：

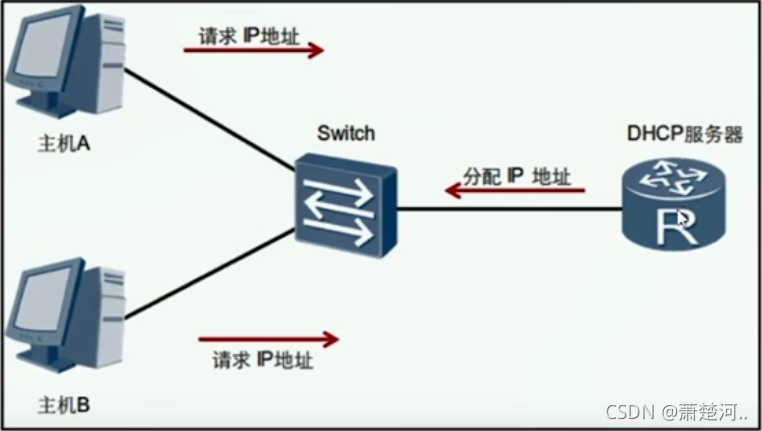

DHCP通常被应用在大型的局域网络环境中，主要作用是集中的管理、分配IP地址，使网络环境中的主机动态的获得IP地址、Gateway地址、DNS服务器地址等信息，并能够提升地址的使用率。

DHCP--动态主机配置协议：

作用：为客户机分发IP地址、子网掩码、网关、DNS服务器、租期等参数。

使用DHCP好处：

1、简化了客户机设置

2、防止用户误操作

3、避免IP地址重复

3、封包格式：

架构：C/S架构（客户机/服务器架构） C-Client 客户机 S-Server 服务器

DHCP服务对应传输层是UDP协议，因为是C/S架构，所以DHCP服务是分为客户机占用UDP67号端口DHCP服务器占用UDP 68号端口。

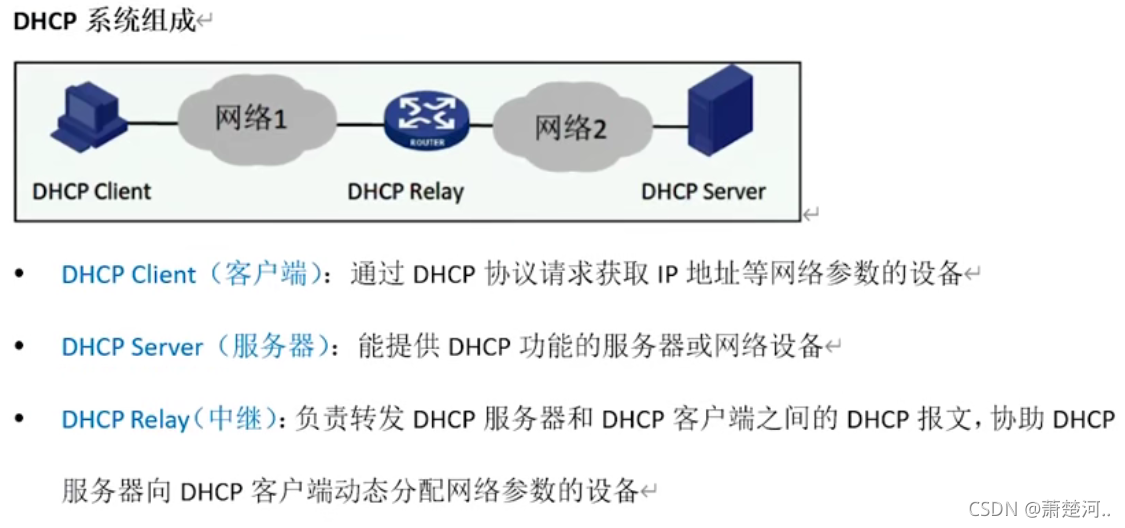

4、系统组成：

DHCP Client (客户端)：通过DHCP协议请求获取IP地址等网络参数的设备；

DHCP Server (服务器)：能提供DHCP功能的服务器或网络设备；

DHCP Relay(中继)：负责转发DHCP服务器和DHCP客户端之间的DHCP报文,协助DHCP

服务器向DHCP客户端动态分配网络参数的设备；

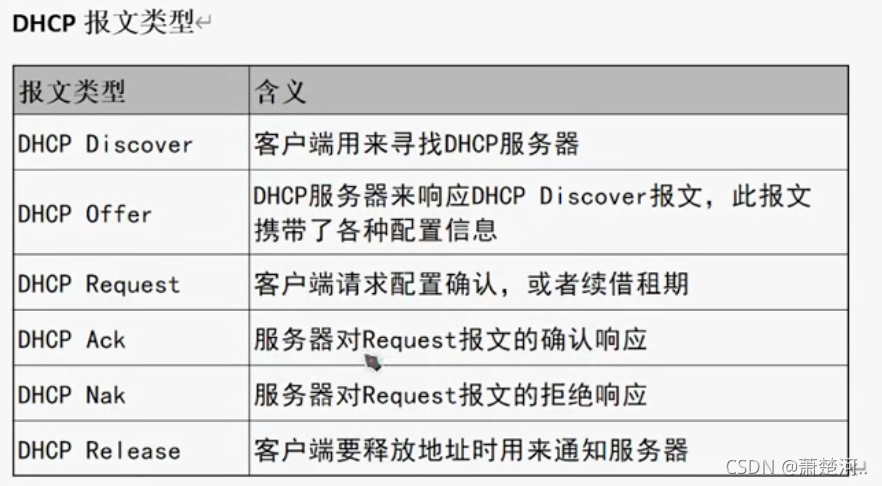

报文类型：

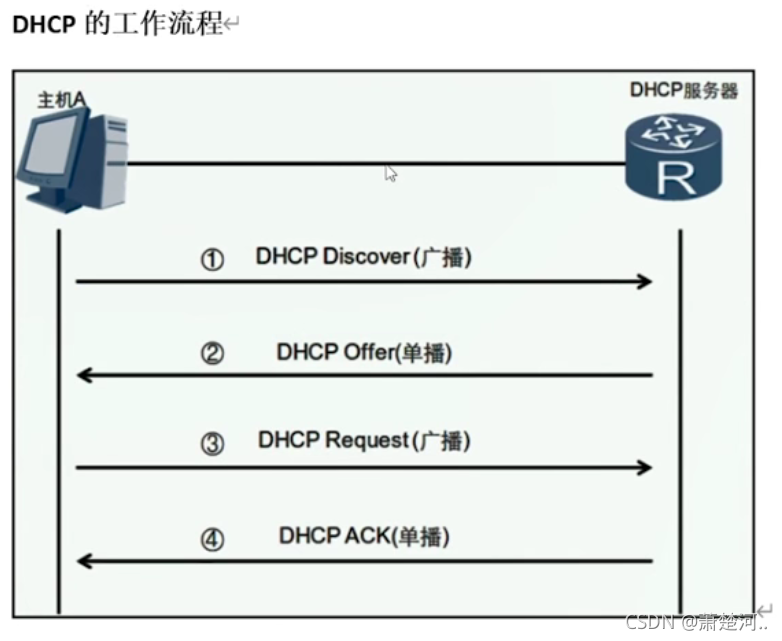

5、DHCP工作原理：

1) DHCP客户机向局域网中的所有DHCP服务器发送DHCPdiscovery请求。 ( DHCP客户机向DHCP服务器发送DHCP请求，来请求IP。

2) 局域网中的所有DHCP服务器都会回复DHCPoffer, 为客户机提供IP地址。

3)客户机选择第一台DHCP服务器回复的IP地址，并且要发送DHCPrequest通告给局域网内所有的DHCP服务器，它选择了哪个IP和哪个DHCP服务器。

备注：客户机发送DHCPrequest通告的原因有两层，第一层是通告给所有DHCP服务器，让其他设有被选中的DHCP服务器把未使用到的地址进行回收，第二层是通告给被选中的DHCP服务器，这个地址DHCP客户机要使用了。

4)被选中的DHCP服务器收到DHCPrequest消息后，会给DHCP客户机回复一个DHCPack, 正式确认此IP可以被客户机使用，DHCP客户机将此IP与自己的MAC绑定起来，以便下次继续使用，而其他DHCP服务器将把分配给该DHCP客户机的IP回收。

6、租期：

DHCP客户机使用IP地址是有期限的。一般DHCP客户机使用DHCP分配得的IP地址到了租期的50%的时候，会主动的向DHCP服务器发出续约请求，DHCP服务器接收到DHCP客户机的续约请求后，DHCP服务器会检查此IP地址有没有被别的DHCP客户机抢先占用，如果没有，就续约成功。如果此IP地址有被其他的DHCP客户机占用，那么续约不成功，此时DHCP客户机将会重新发起DHCPdiscovery请求来获取新的IP地址。

DHCP服务的实现分为两种情况:

情况一：DHCP服务器和DHCP客户机在同一个网段。

情况二：DHCP服务器和DHCP客户机不在同一个网段。--DHCP中继，只能由路由器实现，DHCP服务器无法单独实现。

7、同网段DHCP实验：

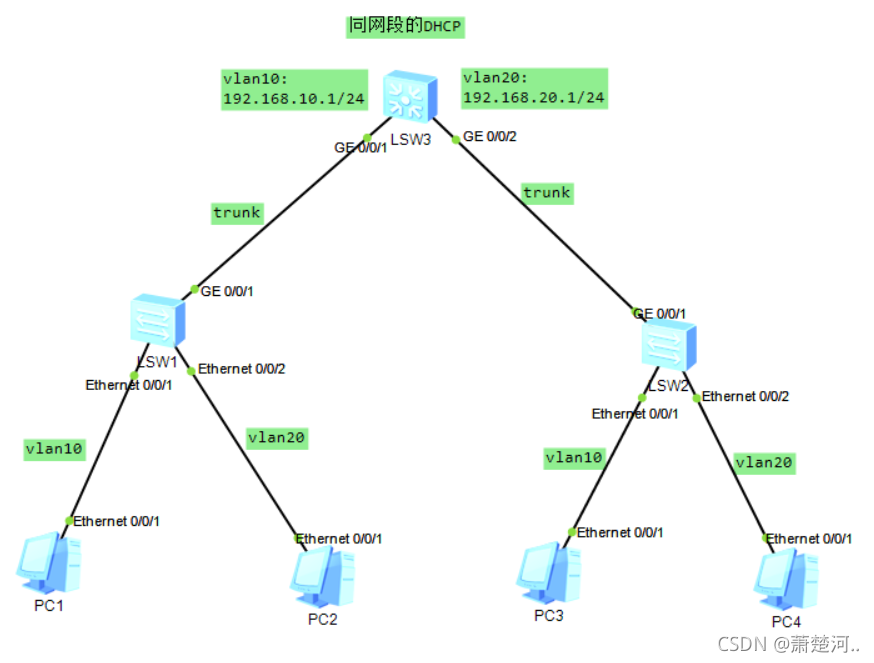

（1）创建拓扑图，添加两台PC机，两个二层交换机，一个三层交换机：

（2）对两台二层交换机进行配置：

交换机SW2：
[ ]vlan bat 10 20     //创建vlan10，vlan20
[ ]int e0/0/1           //进入接口e0/0/1
[ ]port link-type access     //设置接口链路类型为access
[ ]port default vlan 10      //将接口划分进vlan10
[ ]int e0/0/2      //进入接口e0/0/2
[ ]port link-type access      //设置接口链路类型为access
[ ]port default vlan 20       //将接口划分进vlan20
[ ]int g0/0/1        //进入接口g0/0/1
[ ]port link-type trunk        //设置接口链路类型为trunk
[ ]port trunk allow-pass vlan all        //将所有vlan纳入trunk白名单

（3）对三层交换机进行配置：

三层交换机SW3：
[ ]int g0/0/1      //进入接口g0/0/1
[ ]port link-type trunk        //设置接口链路类型为trunk
[ ]port trunk allow-pass vlan all       //将所有vlan纳入trunk白名单
[ ]int g0/0/2      //进入接口g0/0/2
[ ]port link-type trunk         //设置接口链路类型为trunk
[ ]port trunk allow-pass vlan all      //将所有vlan纳入trunk白名单
[ ]vlan bat 10 20      //创建vlan10，vlan20

[ ] dhcp enable      //开启DHCP功能
方法一：接口分发IP地址
[ ]int vlan 10      //进入vlanif10接口
[ ]ip add 192.168.10.1   255. 255. 255.0      //配置 IP地址和子网掩码
[ ]dhcp select interface    //指定dhcp接口分发IP地址( 为DHCP客户机下发的IP地址默认
是和DHCP服务器同网段的，网关IP默认是指向192.168. 10. 1)
[ ]dhcp server dns-list 4.4.4.4  8.8.8. 8      //下发DNS服务器地址是4.4.4.4和8. 8.8.8
方法二：建DHCP地址池，地址池分发IP地址
[ ]ip pool dhcp2    //新建 一个DHCP地址池，地址池名称叫dhcp2
[ ]network 192.168.20.0 mask 24   //指定 dhcp2地址池的分发的网段和子网掩码长度
[ ]gateway-list 192. 168. 20. 1      // 指定dhcp客户机获取到的网关地址
[ ]dns-list  2.2.2.2  40. 40. 40. 40    // 指定dhcp客户机获取的DNS服务器地址
[ ]lease day 7    //指 定dhcp客户机可以使用的地址租期
[ ]int vlan 20    //进 入vlanif20接口
[ ]ip add 192.168.20.1  255.255.255.0   //配置IP地址和子网掩码
[ ]dhcp select global    //接口下指定dhcp以地址池方式分配IP地址

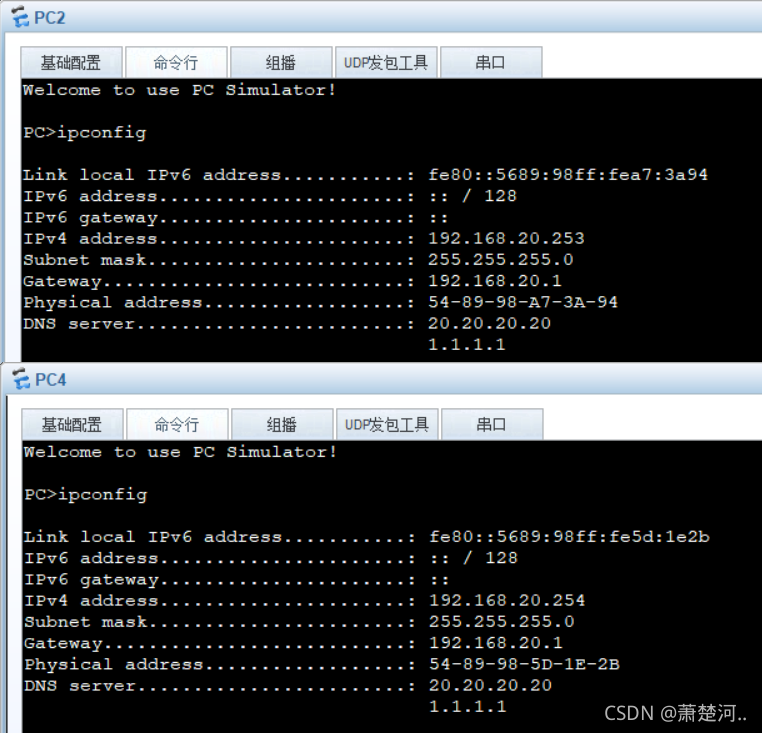

（4）进行测试：查看自己的IP地址，子网掩码，网关，DNS等信息；

客户机DHCP获取IP地址，子网掩码，网关：
验证：ipconfig

8、不同网段DHCP实验：

（1）创建拓扑图：两台PC机，两台二层交换机，一台三层交换机，一台路由器；

（2）规划好vlan，链路类型access和trunk要清晰，标出网段和相应的网关；

（3）对两台二层交换机进行配置：

[ ]vlan bat 10 20     //创建vlan10，vlan20
[ ]int e0/0/1           //进入接口e0/0/1
[ ]port link-type access     //设置接口链路类型为access
[ ]port default vlan 10      //将接口划分进vlan10
[ ]int e0/0/2      //进入接口e0/0/2
[ ]port link-type access      //设置接口链路类型为access
[ ]port default vlan 20       //将接口划分进vlan20
[ ]int g0/0/1        //进入接口g0/0/1
[ ]port link-type trunk        //设置接口链路类型为trunk
[ ]port trunk allow-pass vlan all        //将所有vlan纳入trunk白名单

（4）对三层交换机SW3进行配置：

三层交换机SW3：
[ ]int g0/0/1      //进入接口g0/0/1
[ ]port link-type trunk        //设置接口链路类型为trunk
[ ]port trunk allow-pass vlan all       //将所有vlan纳入trunk白名单
[ ]int g0/0/2      //进入接口g0/0/2
[ ]port link-type trunk         //设置接口链路类型为trunk
[ ]port trunk allow-pass vlan all      //将所有vlan纳入trunk白名单
[ ]vlan bat 10 20 100    //创建vlan10，vlan20，vlan100
[ ]int vlan 10      //进入vlan10接口
[ ]ip add 192.168.10.1 24       //设置IP地址和子网掩码长度
[ ]int vlan 20        //进入vlan20接口
[ ]ip add 192.168.20.1 24       //设置IP地址和子网掩码长度
[ ]int g0/0/3        //进入接口g0/0/3
[ ]port link-type access         //设置接口链路类型为access
[ ]port default vlan 100        //将接口划分进vlan100
[ ]int vlan 100       //进入vlan100接口
[ ]ip add 10.10.10.1 24       //设置IP地址和子网掩码长度
[ ]dhcp enable       //开启DHCP功能
[ ]int vlan 10         //进入vlan10接口
[ ]dhcp select relay       //开启DHCP中继
[ ]dhcp relay server-ip 10.10.10.2      //指定DHCP服务器接口的ip地址
[ ]int vlan 20             //进入vlan20接口
[ ]dhcp select relay          //开启DHCP中继
[ ]dhcp relay server-ip 10.10.10.2           //指定DHCP服务器接口的ip地址

（5）对路由器R1进行配置：

路由器R1：
[ ]int g0/0/0       //进入接口g0/0/0
[ ]undo shutdown       //开启g0/0/0接口
[ ]ip add 10.10.10.2 24         //设置IP地址和子网掩码长度
[ ]dhcp enable         //开启DHCP功能
[ ]ip pool dhcp1      //新建一个DHCP地址池， 地址池名称叫dhcp1
[ ]network 192.168.10.0 mask 24      //指定 dhcp1地址池的分发的网段和子网掩码长度
[ ]gateway-list 192.168.10.1        //指定dhcp客户机获取到的网关地址
[ ]dns-list 3.3.3.3 5.5.5.5         //指定dhcp客户 机获取的DNS服务器地址
[ ]lease day 7        //指定dhcp客户 机可以使用的地址租期
[ ]ip pool dhcp2      //新建一个DHCP地址池， 地址池名称叫dhcp2
[ ]network 192.168.20.0 mask 24       //指定 dhcp1地址池的分发的网段和子网掩码长度
[ ]gateway-list 192.168.20.1          //指定dhcp客户机获取到的网关地址
[ ]dns-list 20.20.20.20 1.1.1.1        //指定dhcp客户 机获取的DNS服务器地址
[ ]lease day 5         //指定dhcp客户 机可以使用的地址租期
[]int g0/0/0       //进入接口g0/0/0
[ ]dhcp select global      //dhep在接口g0/0/0下选择地址池方式分发IP

[ ]ip route-static 192. 168. 10.0 24 10. 10.10.1       //添加一条静态路由，目的网段是192.168.10.0  子网掩码长度是24 ，下一 跳入接口ip为10.10. 10.1
[ ]ip route-static 192. 168.20.0 24 10. 10. 10.1      //添加一 条静态路由，目的网段是192.168.20.0  子网掩码长度是24 ，下一 跳入接口ip为10. 10. 10. 1
[ ]display ip routing-table       //查看路由表

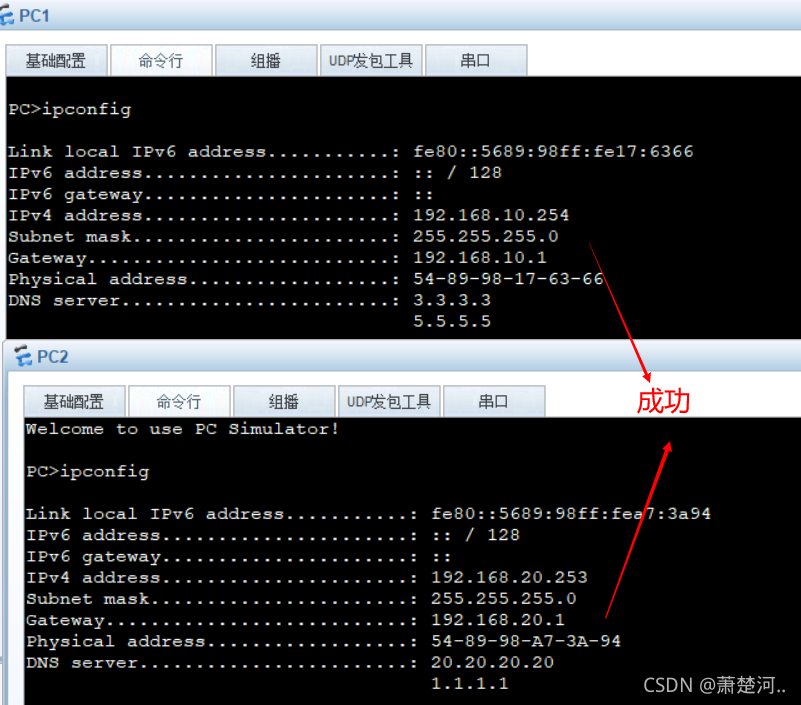

（6）进行测试：

客户机DHCP获取IP地址，子网掩码，网关：
验证：ipconfig
