前言

大家好，我是jiantaoyab，在开发应用系统的时候，遇到的性能瓶颈大部分都在 I/O 上。这是我作为学习笔记的23篇，本篇文章大家我们就来看看硬盘 I/O 性能。

IO性能

硬盘性能报告，通常有两个指标。一个是响应时间（Response Time），另一个叫作数据传输率（Data Transfer Rate）。

数据传输率

我们现在常用的硬盘有两种。一种是 HDD 硬盘，也就是机械硬盘。

另一种是 SSD 硬盘，一般也叫作固态硬盘。 HDD 硬盘，用的是 SATA 3.0 的接口。 SSD 硬盘通常会用两种接口，一部分用的也是 SATA 3.0 的接口；另一部分呢，用的是 PCI Express 的接口。

现在常用的 SATA 3.0 的接口，带宽是 6Gb/s。这里的“b”是比特。

这个带宽相当于每秒可以传输 768MB 的数据。而我们日常用的 HDD 硬盘的数据传输率，差不多在 200MB/s 左右。

响应时间

这个指标，是程序发起一个硬盘的写入请求，直到这个请求返回的时间。光看响应时间和数据传输率这两个指标，似乎我们的硬盘性能很不错。即使是廉价的 HDD 硬盘，接收一个来自 CPU 的请求，也能够在几毫秒时间返回。一秒钟能够传输的数据，也有 200MB 左右。

我们平时往数据库里写入一条记录，也就是 1KB 左右的大小。我们拿 200MB 去除以 1KB，那差不多每秒钟可以插入 20 万条数据。但是这个计算出来的数字，似乎和我们日常的经验不符合啊？这又是为什么呢？

答案就来自于硬盘的读写。在顺序读写和随机读写的情况下，硬盘的性能是完全不同的。

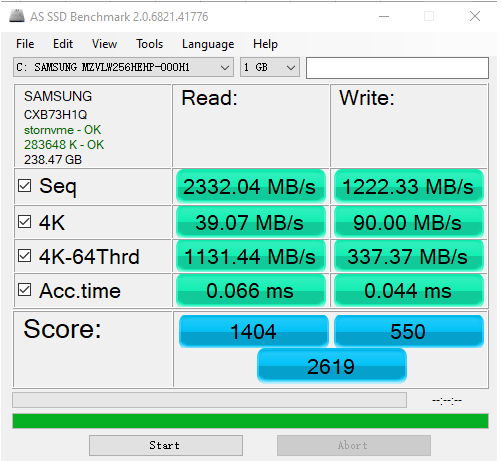

图片中有一个“4K”的指标。它其实是程序去随机读取磁盘上某一个 4KB 大小的数据，一秒之内可以读取到多少数据。

假如数据传输率有 40MB/s ，一次读取 4KB 的数据
$$40MB/4KB=10,000$$
一秒之内，这块 SSD 硬盘可以随机读取 1 万次的 4KB 的数据。

如果是写入的话呢，会更多一些，90MB /4KB 差不多是 2 万多次。

这个每秒读写的次数，称之为IOPS，也就是每秒输入输出操作的次数。比起响应时间，我们更关注 IOPS 这个性能指标。

IOPS 和 DTR（Data Transfer Rate，数据传输率）才是输入输出性能的核心指标。

这是因为，在实际的应用开发当中，对于数据的访问，更多的是随机读写，而不是顺序读写。服务器承受的“并发”，其实是在说，会有很多个不同的进程和请求来访问服务器。自然，它们在硬盘上访问的数据，是很难顺序放在一起的。这种情况下，随机读写的 IOPS 才是服务器性能的核心指标。

服务器整体负载

在 Linux 下，我们可以通过 top 这样的命令，来看整个服务器的整体负载。在应用响应慢的时候，我们可以先通过这个指令，来看 CPU 是否在等待 I/O 完成自己的操作。进一步地，我们可以通过 iostat 这个命令，来看到各个硬盘这个时候的读写情况。而 iotop 这个命令，能够帮助我们定位到到底是哪一个进程在进行大量的 I/O 操作。

执行下面的操作先看看自己有没有安装这些包

sudo yum install stress
sudo yum install sysstat

Linux下输入iostat看到实际的硬盘读写情况。

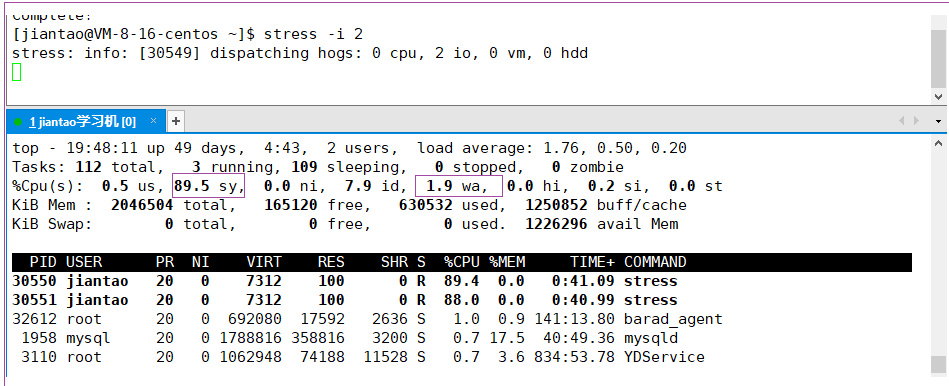

启动压力测试，让 stress 这个程序模拟两个进程不停地从内存里往硬盘上写数据。

在 top 的输出里面，CPU 就有大量的 sy 和 wa，也就是系统调用和 iowait。

机械硬盘

拆解机械硬盘

一块机械硬盘是由盘面、磁头和悬臂三个部件组成的。

盘面（Disk Platter）。盘面是实际存储数据的盘片。盘面本身通常是用的铝、玻璃或者陶瓷这样的材质做成的光滑盘片。然后，盘面上有一层磁性的涂层。数据就存储在这个磁性的涂层上。盘面中间有一个受电机控制的转轴。这个转轴会控制我们的盘面去旋转。

平时买硬盘的时候经常会听到一个指标，叫作这个硬盘的转速。我们的硬盘有 5400 转的、7200 转的，乃至 10000 转的。这个多少多少转，指的就是盘面中间电机控制的转轴的旋转速度，英文单位叫RPM，也就是每分钟的旋转圈数（Rotations Per Minute）。所谓 7200 转，其实更准确地说是 7200RPM，指的就是一旦电脑开机供电之后，硬盘就可以一直做到每分钟转上 7200 圈。如果折算到每一秒钟，就是 120 圈。

磁头（Drive Head）。数据并不能直接从盘面传输到总线上，而是通过磁头，从盘面上读取到，然后再通过电路信号传输给控制电路、接口，再到总线上的。

通常，一个盘面上会有两个磁头，分别在盘面的正反面。

盘面在正反两面都有对应的磁性涂层来存储数据，而且一块硬盘也不是只有一个盘面，而是上下堆叠了很多个盘面，各个盘面之间是平行的。每个盘面的正反两面都有对应的磁头。

悬臂（Actutor Arm）。悬臂链接在磁头上，并且在一定范围内会去把磁头定位到盘面的某个特定的磁道（Track）上。这个磁道是怎么来呢？想要了解这个问题，我们要先看一看我们的数据是怎么存放在盘面上的。

一个盘面通常是圆形的，由很多个同心圆组成，每一个圆圈都是一个磁道。每个磁道都有自己的一个编号。悬臂其实只是控制，到底是读最里面那个圆圈的数据，还是最外面圆圈的数据。

一个磁道，会分成一个一个扇区，上下平行的一个一个盘面的相同扇区叫一个柱面。

读取数据的过程

1.把盘面旋转到某一个位置。在这个位置上，悬臂可以定位到整个盘面的某一个子区间。一般把这个区间叫作几何扇区意思是，在“几何位置上”，所有这些扇区都可以被悬臂访问到。

2.把悬臂移动到特定磁道的特定扇区，也就在这个“几何扇区”里面，找到实际的扇区。找到之后，磁头会落下，就可以读取到正对着扇区的数据。

进行一次硬盘上的随机访问，需要的时间由两个部分组成。

1.平均延时（Average Latency）。这个时间是把盘面旋转，把几何扇区对准悬臂位置的时间。这个时间和机械硬盘的转速相关。随机情况下，平均找到一个几何扇区，需要旋转半圈盘面。上面 7200 转的硬盘，那么一秒里面，就可以旋转 240 个半圈。那么，这个平均延时就是
$$1s/240=4.17ms$$
2.平均寻道时间（Average Seek Time），在盘面选转之后，悬臂定位到扇区的的时间。 HDD 硬盘的平均寻道时间一般在 4-10ms。

如果随机在整个硬盘上找一个数据，需要 8-14 ms。硬盘是机械结构的，只有一个电机转轴，也只有一个悬臂，所以没有办法并行地去定位或者读取数据。

那一块 7200 转的硬盘，我们一秒钟随机的 IO 访问次数，也就是
$$1s/8ms=125IOPS或者1s/14ms=70IOPS$$
如果我们不是去进行随机的数据访问，而是进行顺序的数据读写，我们应该怎么最大化读取效率呢？

可以选择把顺序存放的数据，尽可能地存放在同一个柱面上。这样，只需要旋转一次盘面，进行一次寻道，就可以去写入或者读取，同一个垂直空间上的多个盘面的数据。

如果一个柱面上的数据不够，我们也不要去动悬臂，而是通过电机转动盘面，这样就可以顺序读完一个磁道上的所有数据。

Partial Stroking：根据场景提升性能

一般情况下，硬盘的寻道时间都比平均延时要长。

那么我们自然就可以想一下，有什么办法可以缩短平均的寻道时间。最极端的办法就是我们不需要寻道，也就是说，我们把所有数据都放在一个磁道上。比如，我们始终把磁头放在最外道的磁道上。这样，我们的寻道时间就基本为 0，访问时间就只有平均延时了。那样，我们的 IOPS，就变成了
$$1s/4ms=250IOPS$$
不过呢，只用一个磁道，能存的数据就比较有限了。

所以，实践当中，我们可以只用 1/2 或者 1/4 的磁道，也就是最外面 1/4 或者 1/2 的磁道。这样，我们硬盘可以使用的容量可能变成了 1/2 或者 1/4。但是寻道时间，也变成了 1/4 或者 1/2，因为悬臂需要移动的“行程”也变成了原来的 1/2 或者 1/4，IOPS 就能够大幅度提升了。

这样通过软件去格式化硬盘，只保留部分磁道让系统可用的情况，可以大大提升硬件的性价比。
