若给出明确节点数量和弧数,直接套公式
计算有向图G的环路复杂度公式:V(G)=m-n+2
说明:其中V(G)=是有向图G中的环路个数,m是G中的有向弧数,n是G中的节点数
若给出图片

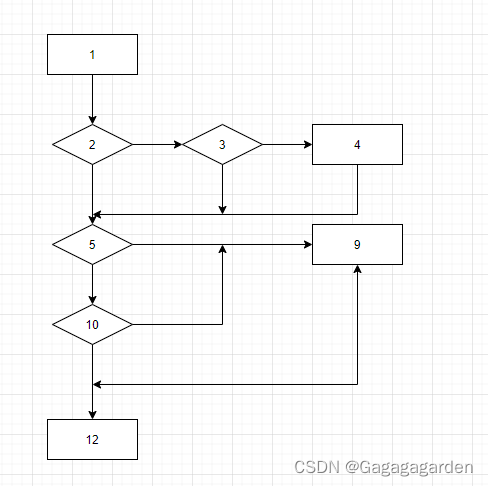

例题
复杂度=封闭区域+1
*此处封闭区域不包括重叠部分
如上图:复杂度=4+1=5
套用V(G)=m-n+2可以得到相同结果
V(G)=11-8+2=5
来一道真题

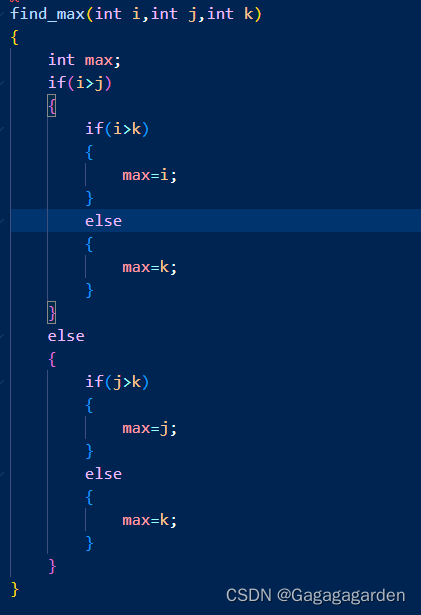

若用白盒测试方法测试以下代码,并满足条件覆盖,则至少需要( )个测试用例。采用McCabe度量法算出该程序的环路复杂性()

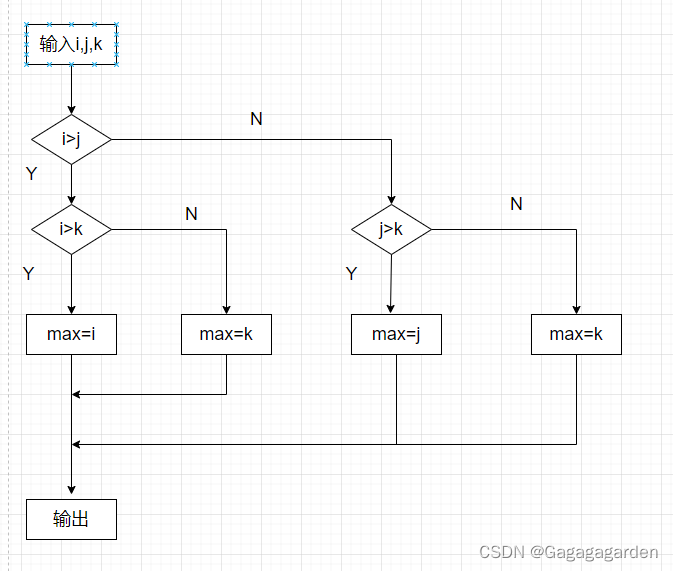

转化成流程图:
由图可见形成了三个封闭区域
复杂度=3+1=4
测试用例=独立路径=4
