计算机网络（实验三 - 虚拟局域网-跨交换机相同VLAN间通信）

目录

一. 实验目的

二. 实验要求

三. 实验要求解析

四. 操作步骤

1. 基础工作(设备放置与连线)

2.配置PC的ip地址与子网掩码

3.交换机中配置划分局域网

1）配置S-A

2）配置S-B

3）查看互通情况

---

一. 实验目的

控制PC实现相同vlan可跨交换机通信

二. 实验要求

按照要求进行连线，并根据要求设置联通，测试结果。

1. IP设置：
S-A    192.168.2.11    255.255.255.0
S-B    192.168.2.12    255.255.255.0

2.PC与交换机连接端口
PC机          ip地址              子网掩码         连线位置
PC1    192.168.2.101    255.255.255.0       A-0/1
PC2    192.168.2.102    255.255.255.0       A-0/7
PC7    192.168.2.107    255.255.255.0       A-0/15
PC3    192.168.2.103    255.255.255.0       A-0/22
PC4    192.168.2.104    255.255.255.0       B-0/2
PC5    192.168.2.105    255.255.255.0       B-0/8
PC8    192.168.2.108    255.255.255.0       B-0/16
PC6    192.168.2.106    255.255.255.0       B-0/23

3. 交换机与交换机连接端口

交换机级联：A-0/24-----B-0/24
端口模式：TRunk

4.划分局域网

交换机A：    Vlan 10   1-6
    Vlan 20   7-14
    Vlan 30   15-20
交换机B：    Vlan 20   1-6
    Vlan 30   7-14
    Vlan 40   15-20

5.联通测试结果：
PC1---ping ----SA/SB         不通
PC2---ping ----SA/SB         不通
PC3---ping ----SA/SB         通
PC6---ping ----SA/SB         通
PC2---ping ----PC4             通
PC7---ping ----PC5             通
PC3---ping ----PC6             通

三. 实验要求解析

设置连接端口，划分局域网目的：控制相同局域网PC进行通信的前提

设置端口模式为trunk的目的：可以用于实现交换机之间识别不同的vlan，从而进一步实现相同vlan之间互通

接口类型默认设置为access类型，但access类型只能识别一个vlan，而trunk可以识别多个vlan。

可以理解为，access线可以通过1个vlan，而trunk线可以通过多个vlan

四. 操作步骤

1. 基础工作(设备放置与连线)

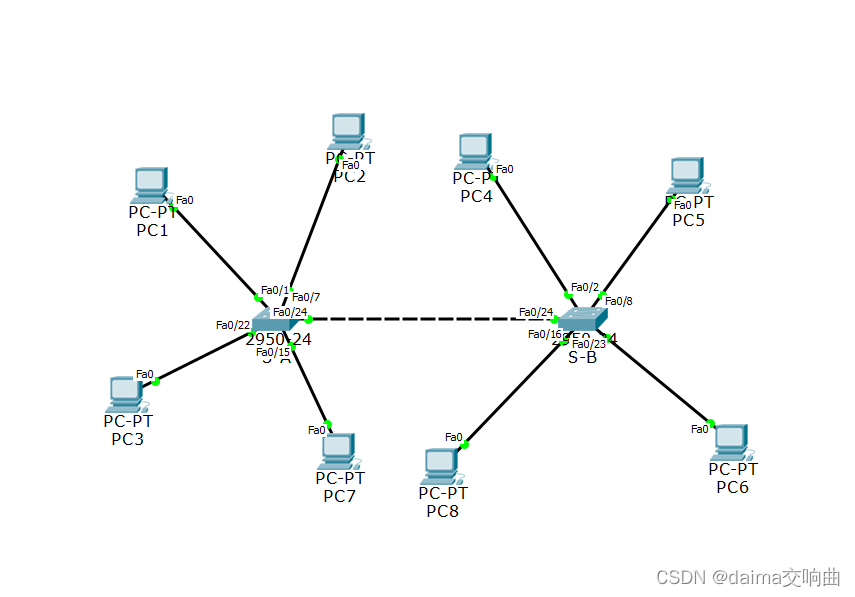

放置2台交换机，6台PC机，其中PC与交换机之间使用直通线连接，交换机与交换机之间使用交叉线连接。（按照要求中设置连接端口或者直接根据下面的图配置即可）

2.配置PC的ip地址与子网掩码

• 左键点击PC机,点击desktop,点击IP Configuration,进入配置

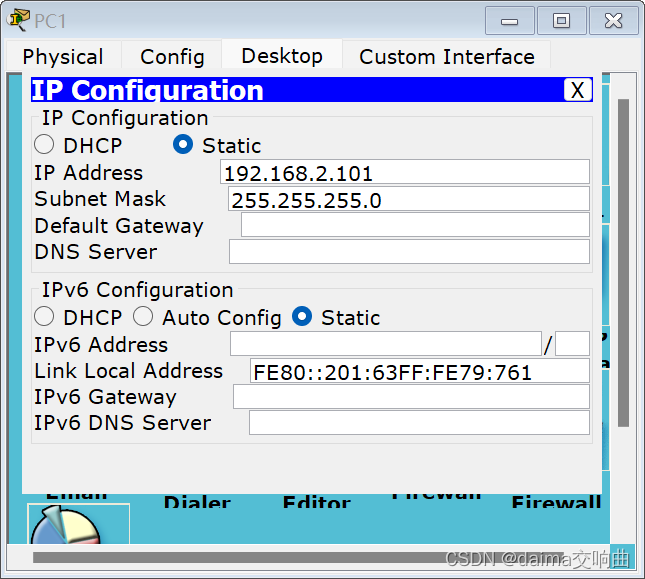

• 下面是PC1的配置详情(复制一下，其它的IP地址同样按照后缀即可)

3.交换机中配置划分局域网

1）配置S-A

show run结果如下

2）配置S-B

show run结果运行如下

3）查看互通情况

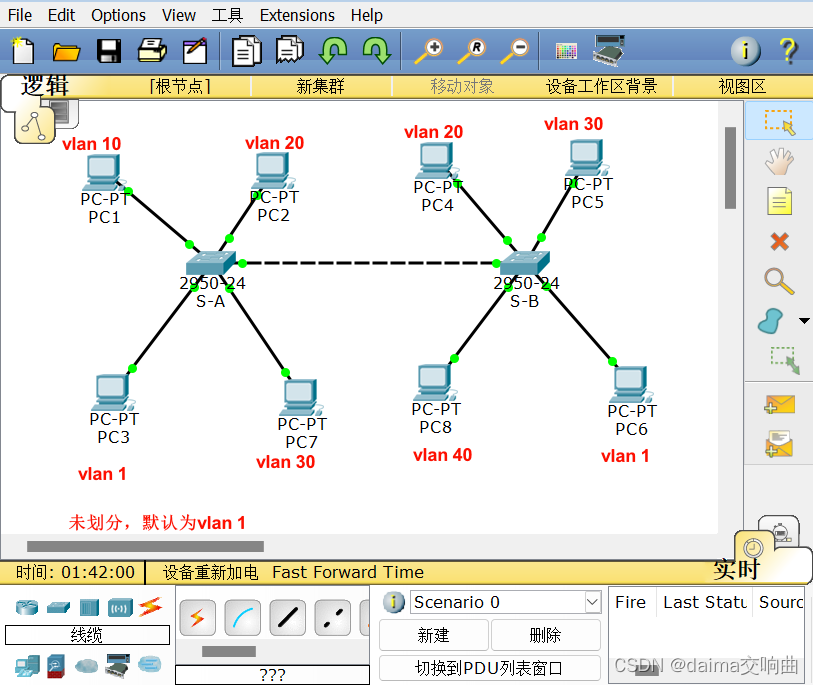

分布情况

互通情况

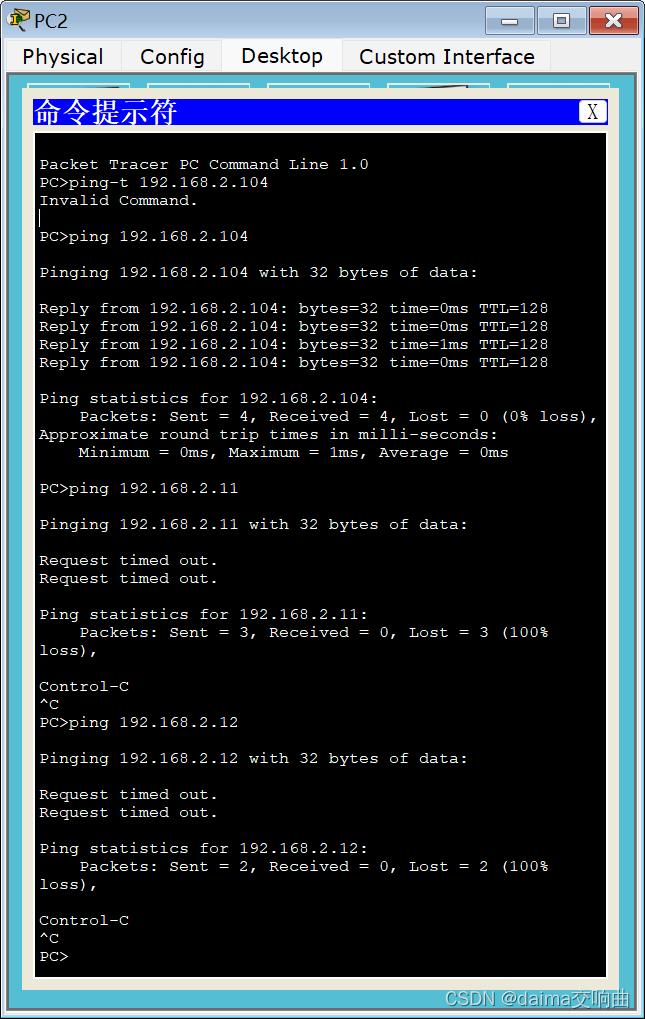

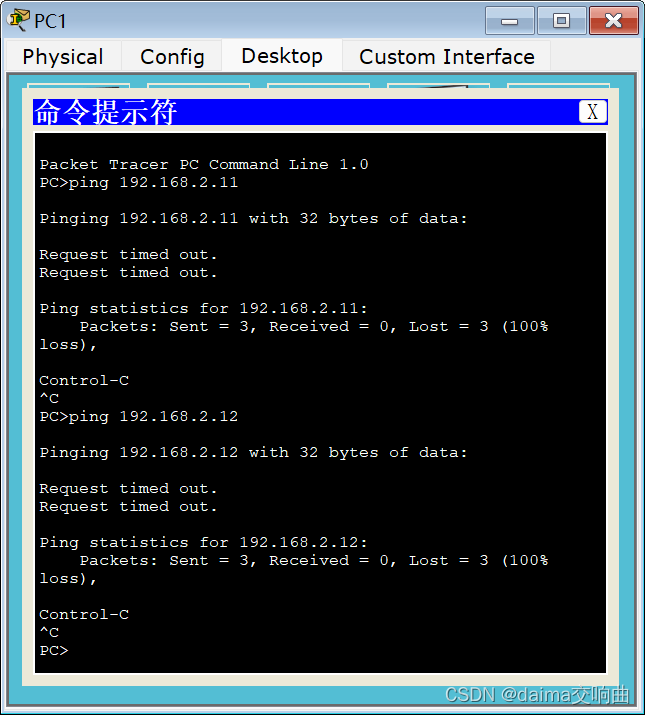

PC1---ping ----SA/SB  大部分请求超时     即不通

PC2---ping ----SA/SB  大部分请求超时     即不通

PC2---ping ---PC4  请求成功，通

其它的，同理，使用ping命令测试即可

在实验过程中一般是可以直接测出分数值的，我就不过多赘述了，如有疑问，评论区讨论
