文章描述了一个外出生产实习管理信息系统的数据库设计需求。系统涉及学院、专业、专业负责人、学生、实习单位和实习申请等实体，每个专业有一个负责人，学生需提交唯一的外出实习申请，由负责人审批。在外实习的学生可能有不同的实习单位指导教师。设计中需要考虑ER图转换成关系模式集，明确主码和外码。
考题1：ER图

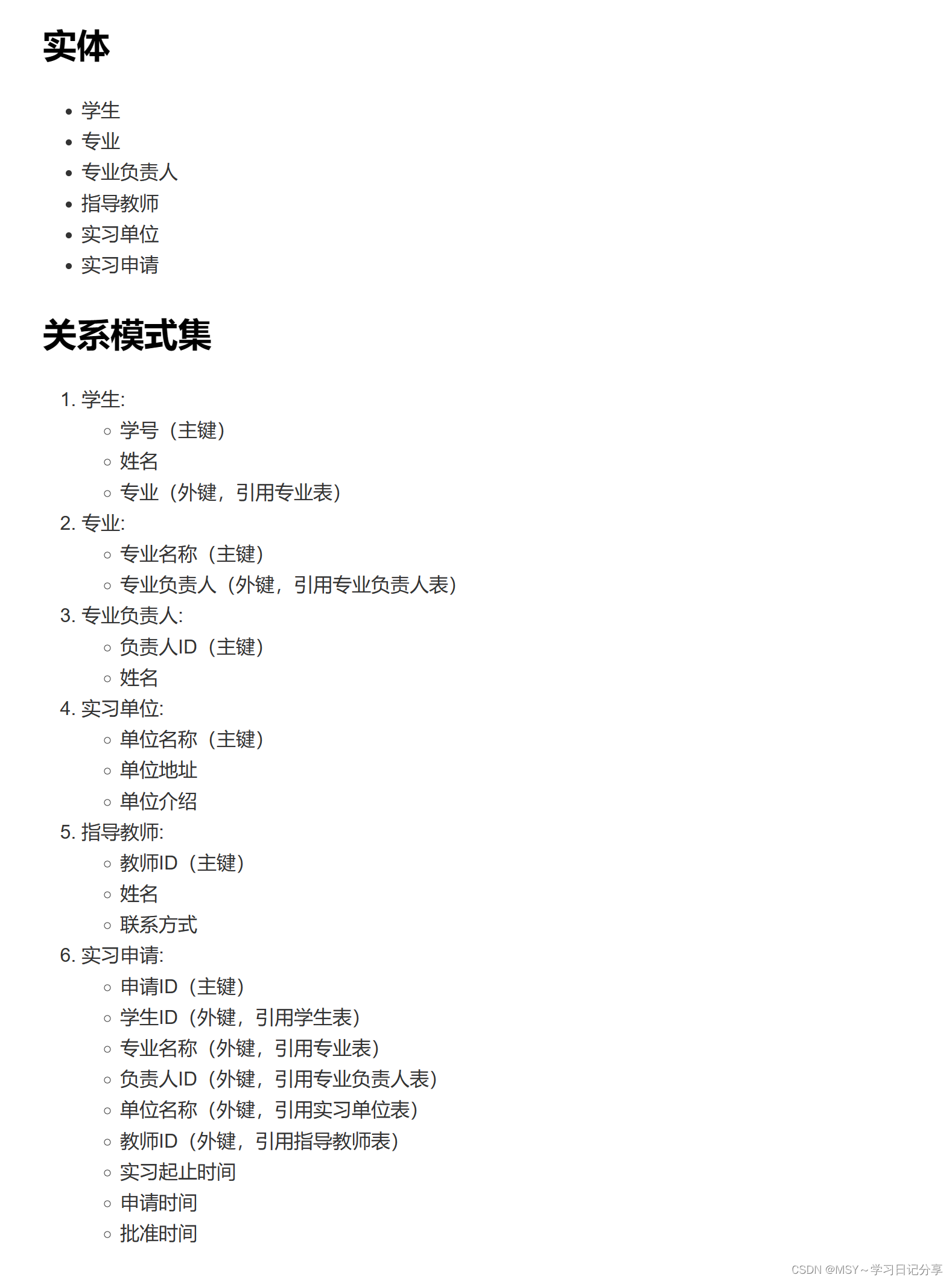

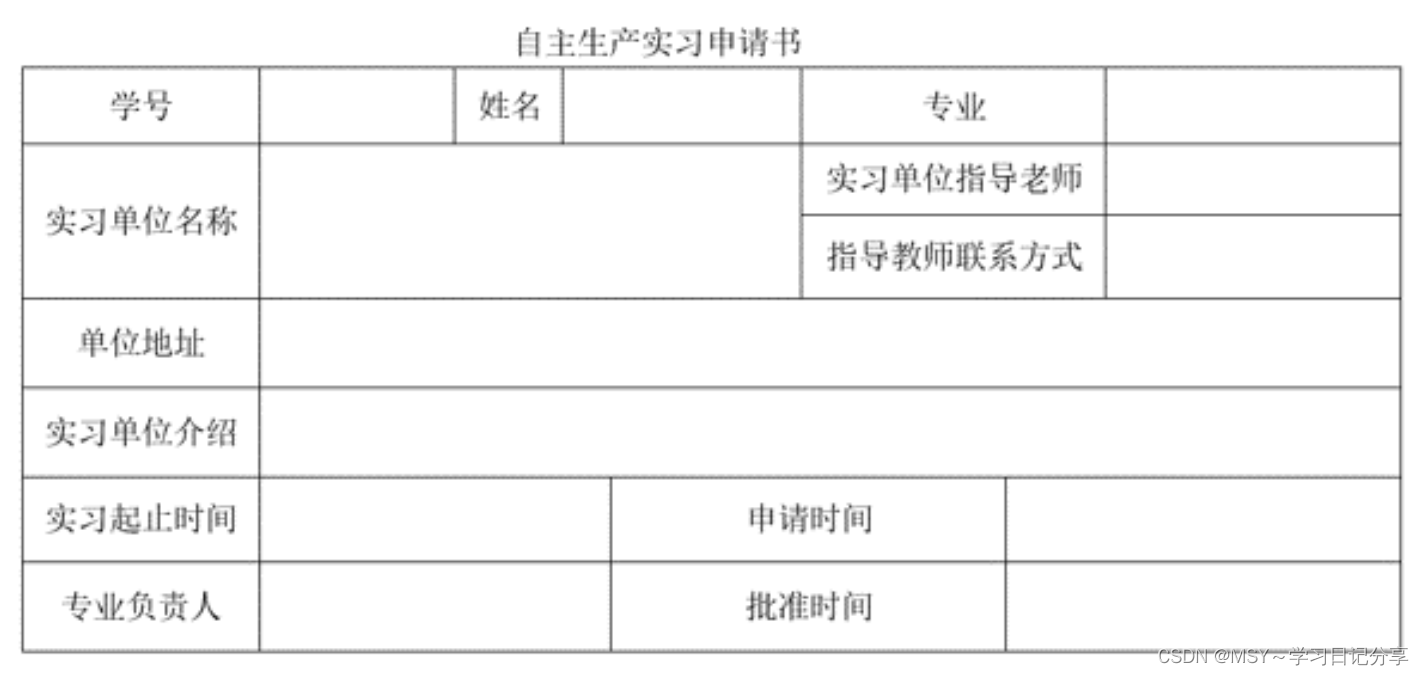

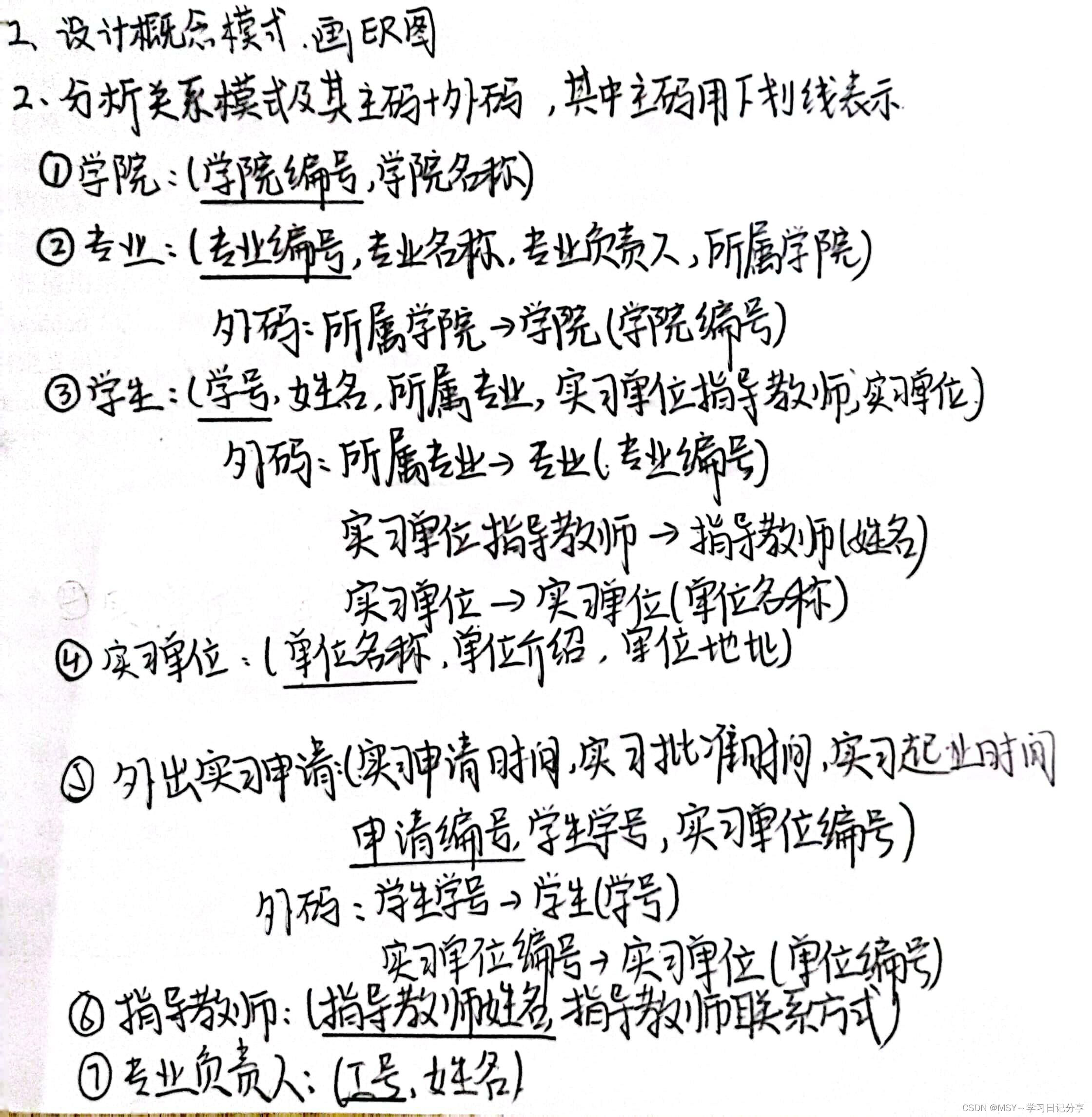

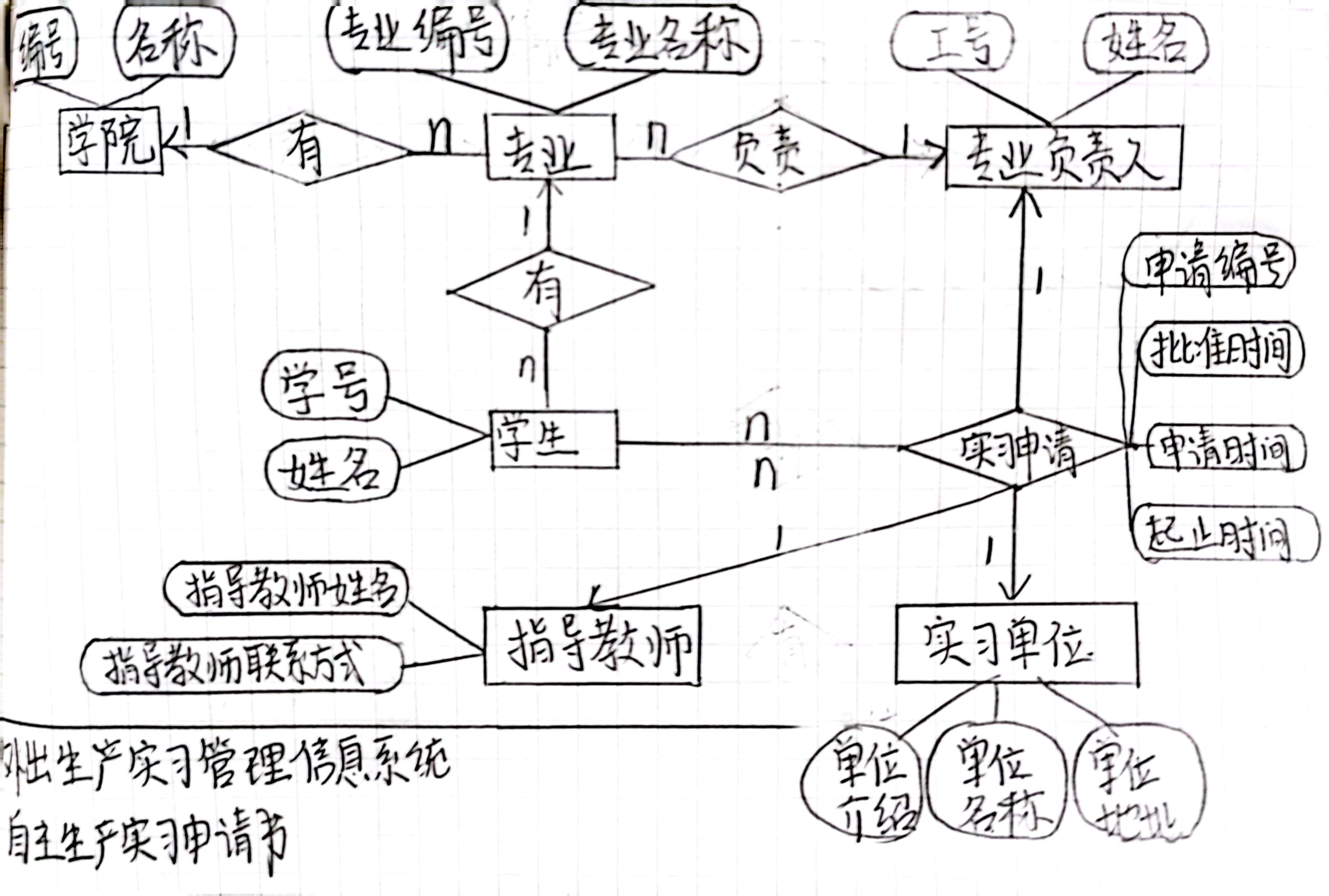

学院有若干个专业，每个专业有1个专业负责人，专业负责人可能负责多个专业。专业每年要安排学生进行生产实习，其中- -部分学生会外出到企业进行自主生产实习，在外出实习之前学生需要进行外出实习申请，申请后每个专业有专业负责人审批外出实习申请，现拟开发一个外出生产实习管理信息系统，假设外出实习学生需填写表4,每个学生只能提出-一个外出实习申请(每个学生对应的实习单位指导教师是唯一-的) ;可能有若干学生申请去同实习单位实习，每个学生的实习单位指导教师可能不同。请根据以上需求，设计该管理系统的数据库概念模型，并转换为关系模式集(标识出主码，外码，只考虑属性，不考虑域)。
考题2：ER图

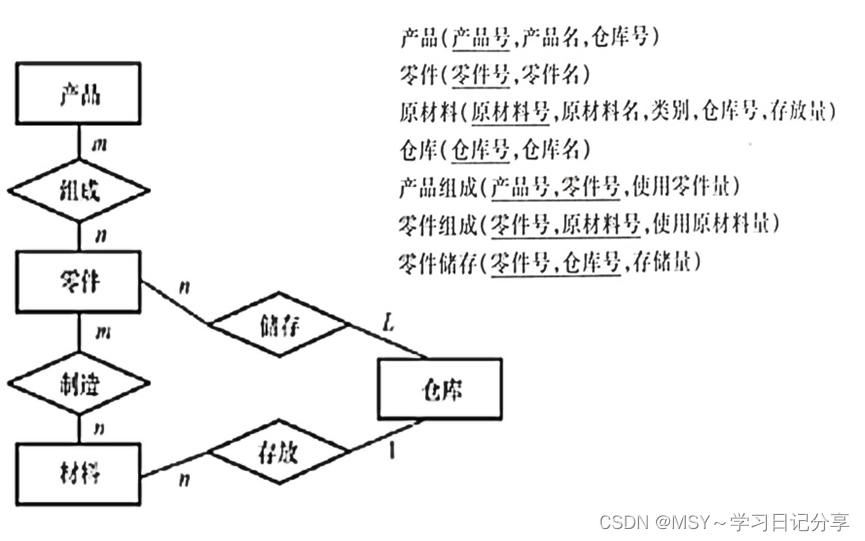

考题3：ER图
