Quartus与Modelsim联合仿真

Quartus和modelsim联合仿真

一、实验目的
Quartus+modelsim的联合仿真
二、实验过程
1、打开quartus新建一个工程

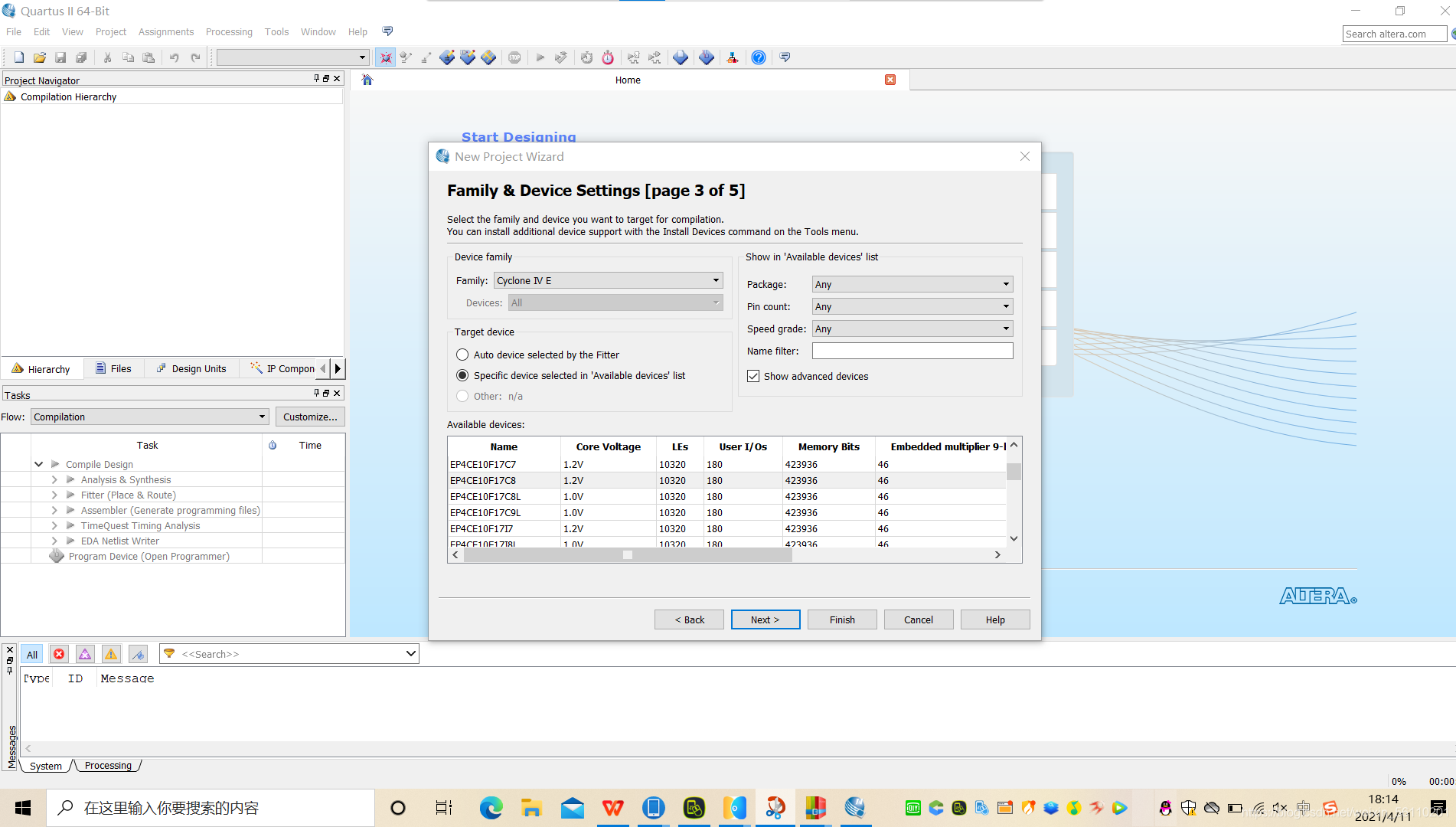

2、在选择所保存的文件夹后并进行芯片选择Simulation中选择Modelsim保存完成
3、打开Verilog，将我们写的代码输入并保存在自己刚才保存的文件夹中
module test(
input wire [7:0] a,
input wire [7:0] b,
output reg [8:0] out
);
always @ (*)begin
out = a+b;
end
endmodule

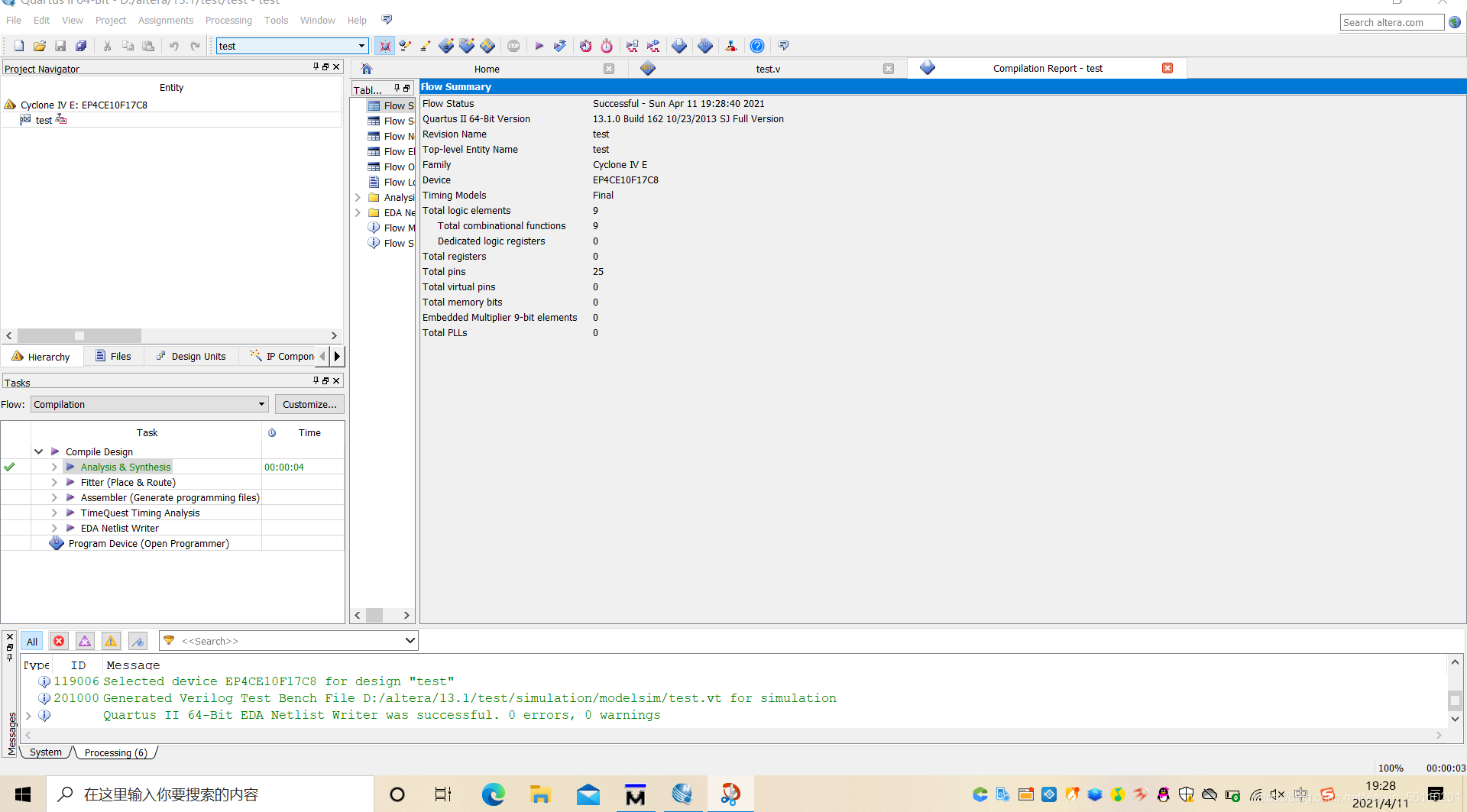

4、选择processing中的start中的Start Text Bench Writer
并进行编译，找到自动生成的text bench文件

5、对a b进行赋值
a=8’d 3;
b=8’d 4;
#100_000;
a=8’d 13;
b=8’d 14;
#100_000;
a=8’d 23;
b=8’d 24;
#100_000;
$stop;

6、选择tool中的options中的EDA Tool Options，把modusilm的地址设置一下，将自动生成的text添加到text bench name和text level module in text bench 中
7、点击tools里面的Run Simulation Tool中的RLT Simulation进行联合仿真即可
三、实验视频

Quartus modelsim联合仿真
