OV5640手册解读

一、基本信息

1.简介

1.1 使用标准串行SCCB接口

1.2 支持图像大小：500万像素，和任何任意大小从500万像素缩小

1.3 有效感光阵列 ：2592 x 1944

1.4 输出格式：8位/10位RGB RAW输出

1.5 输入时钟频率：6~27 MHz（实际配置24Mhz）

1.6 数据传输

1.7 端口

数字视频端口（DVP）并行输出接口和双车道MIPI输出接口

2.信号描述

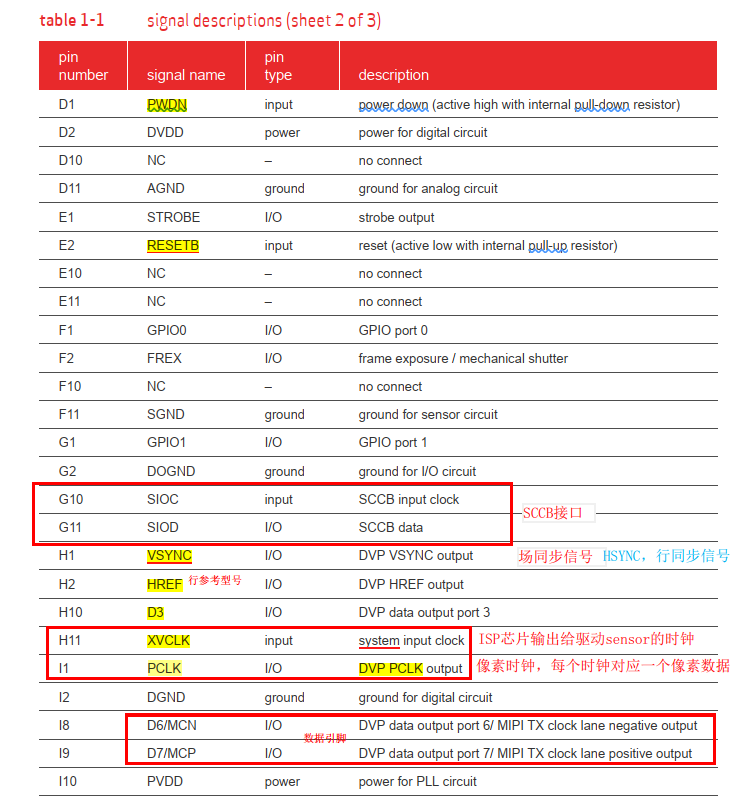

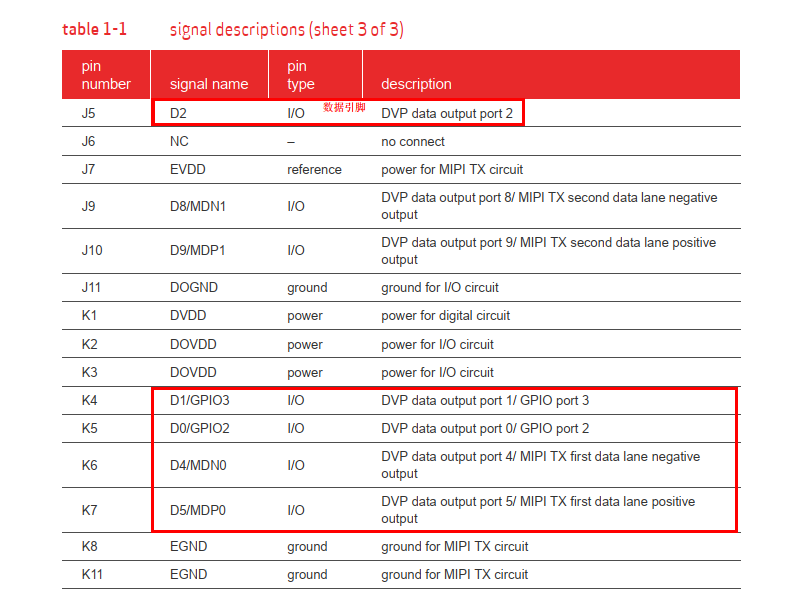

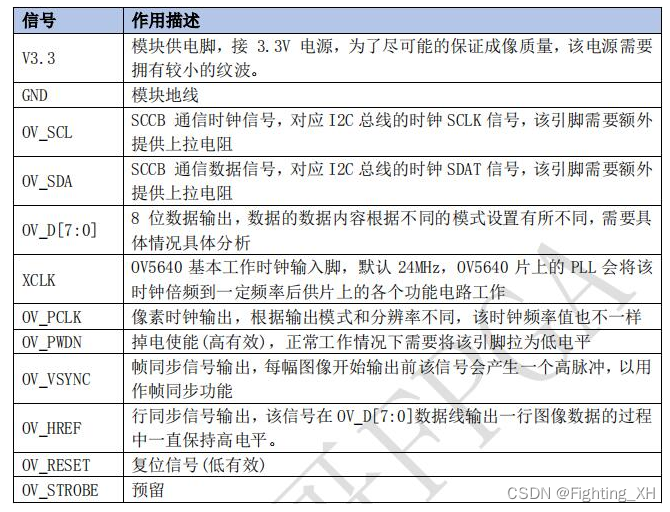

2.1 引脚

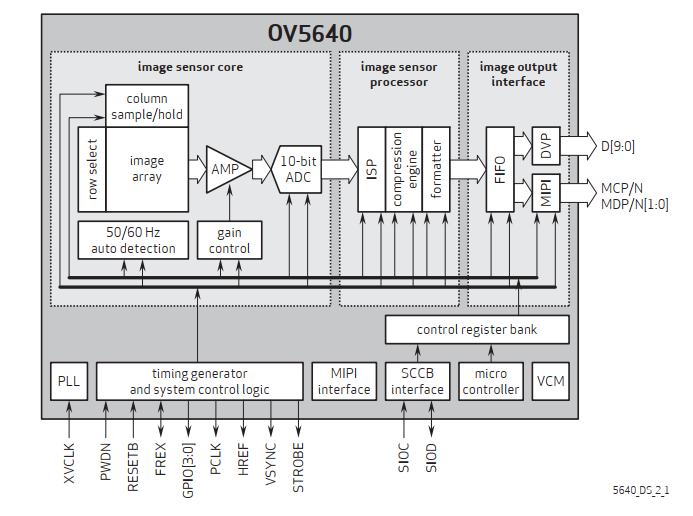

2.2 OV5640模块框图

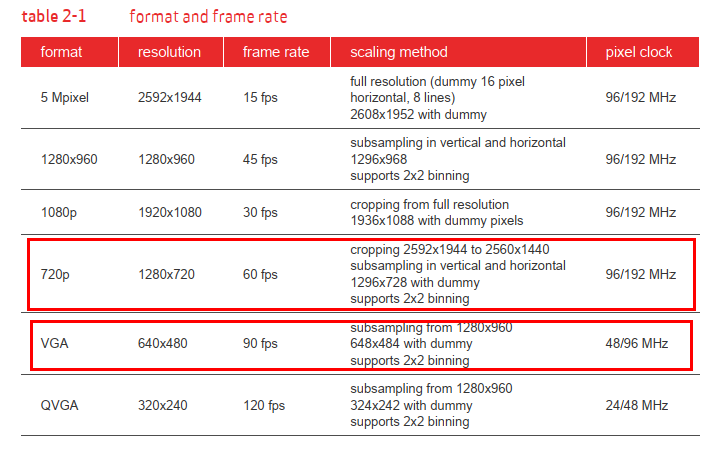

2.3 采样格式和帧数率

2.4 I/O control

2.5 system clock control

        OV5640 PLL允许输入时钟频率从6~27 MHz，最大VCO频率为800 MHz。MipiClk用于MIPI，SysClk用于图像信号的内部时钟 处理（ISP）块。通过将寄存器0x3039[7]设置为1，可以绕过PLL。

2.6 SCCB interface

OV5640一共四个组，组保持起始地址范围从0x40到0x7F，其中单位为16字节。

详细见SCCB接口协议。

2.7 供电顺序

        如果使用1.8V作为I/O电源，则首选使用内部DVDD供电。

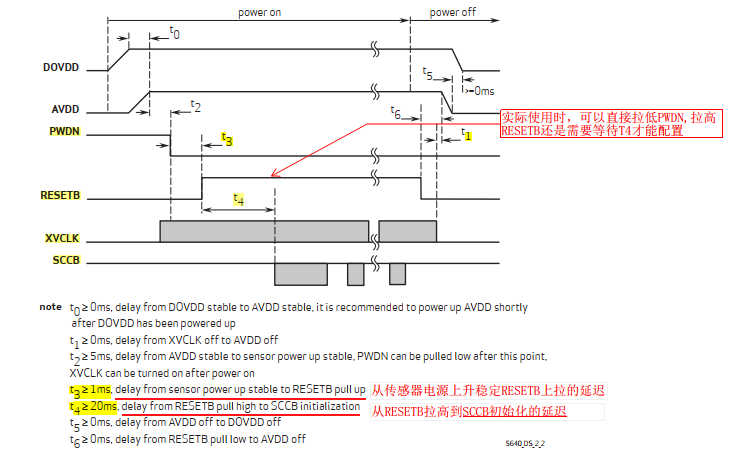

2.7.1 内部供电时序

        实际使用时，可以直接拉低PWDN等待t3（>1ms）,拉高RESETB还是需要等待t4(>20ms)才能配置。

2.7.2 外部供电时序

        此次使用的为内部供电模式，此处略

2.8 复位（reset）

        硬复位是异步低有效的。复位脉冲宽度 >= 1 ms（延时）。

3.图像传感器的核心数字功能

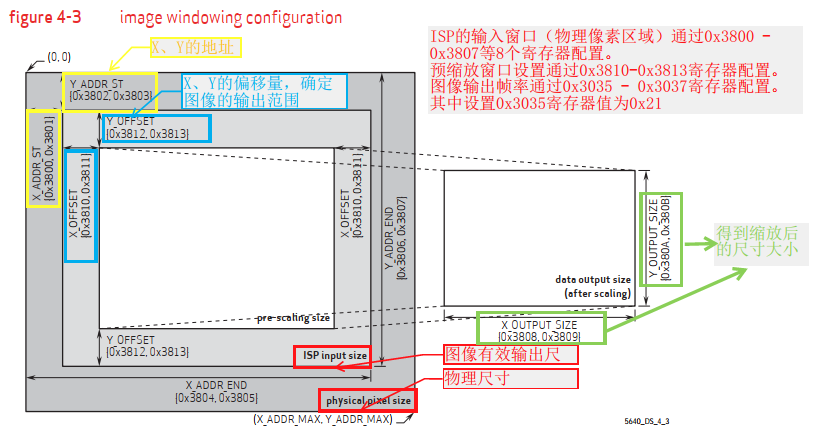

3.1 图像窗口配置

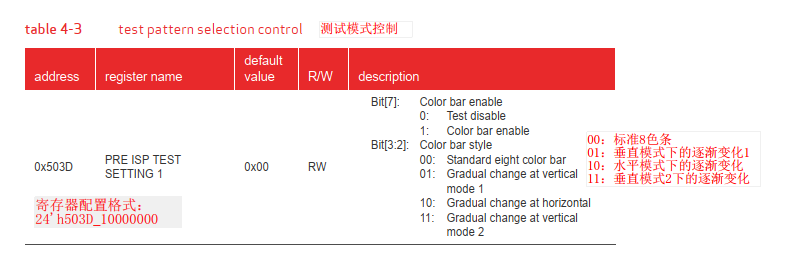

3.2 测试模式

4.DVP时序

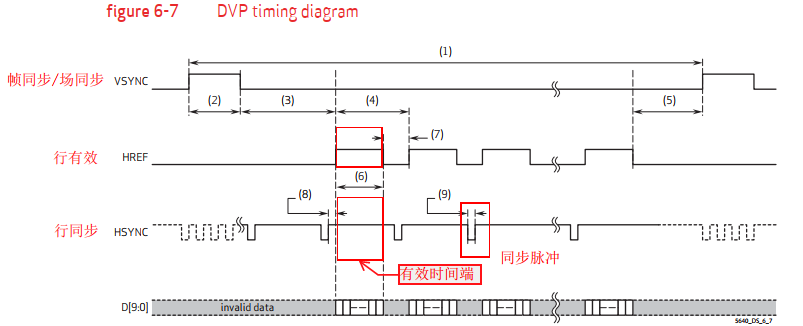

4.1 DVP时序图

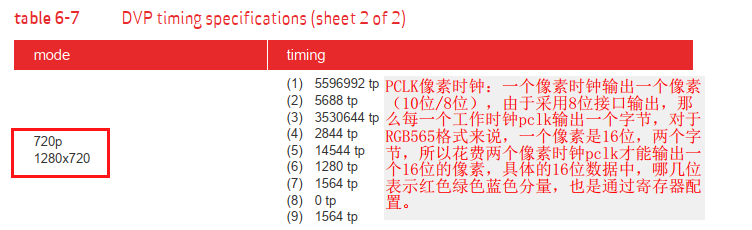

4.2 DVP时序规范

        PCLK像素时钟：一个像素时钟输出一个像素（10位/8位），由于采用8位接口输出，那么每一个工作时钟pclk输出一个字节，对于RGB565格式来说，一个像素是16位，两个字节，所以花费两个像素时钟pclk才能输出一个16位的像素，具体的16位数据中，哪几位表示红色绿色蓝色分量，也是通过寄存器配置。

        因此这里对于DVP 640 * 480 * 30fps标准来说，像素时钟的求解方式 ： 物理分辨率 * 帧率 = 784 * 510 * 30 = 12Mhz
