FCN是语义分割领域的里程碑工作，解决了早期图像块分割技术的效率和信息丢失问题。该文详述了FCN的模型结构、训练过程和其在自动驾驶等领域的应用。通过全卷积网络实现端到端学习，结合浅层和深层信息，提升了分割效果。此外，文章还探讨了评估指标、常用数据集和模型创新点，包括跳跃连接和反卷积层的设计。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

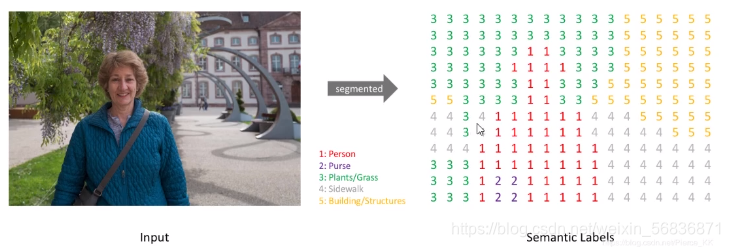

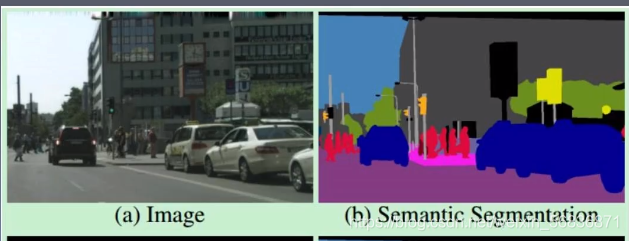

语义分割是啥：

如下图所示在这里插入图片描述

文章来源：

论文名：《Fully Convolutional Networks for Semantic Segmentation》
论文下载地址：https://arxiv.org/abs/1411.4038
Git地址：https://github.com/shelhamer/fcn.berkeleyvision.org

文章意义：

在FCN之前基于图像块分割技术面临两大难题：效率较低，同时需要前期/后期处理；语义信息和位置信息不可兼得
语义分割的开山之作，后面的语义分割模型都是以此为基础进行魔改，传统方法到（相对成熟）神经网络的分水岭；传统方法：Normalized
Cut/Sturctured Random Forests/SVM
通过实践证明了端到端/像素到像素的网络为语义分割技术方向

常用评价指标

Pixel Accuracy（PA）：像素精度是标记正确的像素占总像素的百分比
在这里插入图片描述

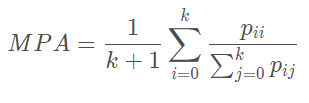

Mean Pixel Accuracy （MPA）：对每个类别，计算该类别下预测正确的数量与该类别像素总数的比例，对所有类别的计算结果求平均
在这里插入图片描述

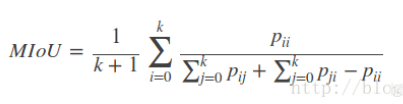

Mean Intersection over Union（MIOU）：对每个类别，计算的是一个交集与并集的比例。这个比例的分子和MPA一样，是该类别下预测正确的数量；分母的范围更大，是指该类别预测为其他类别和其他类别预测为该类别的总和。
对所有类别的计算结果求平均
在这里插入图片描述
一般以MIOU为评价指标

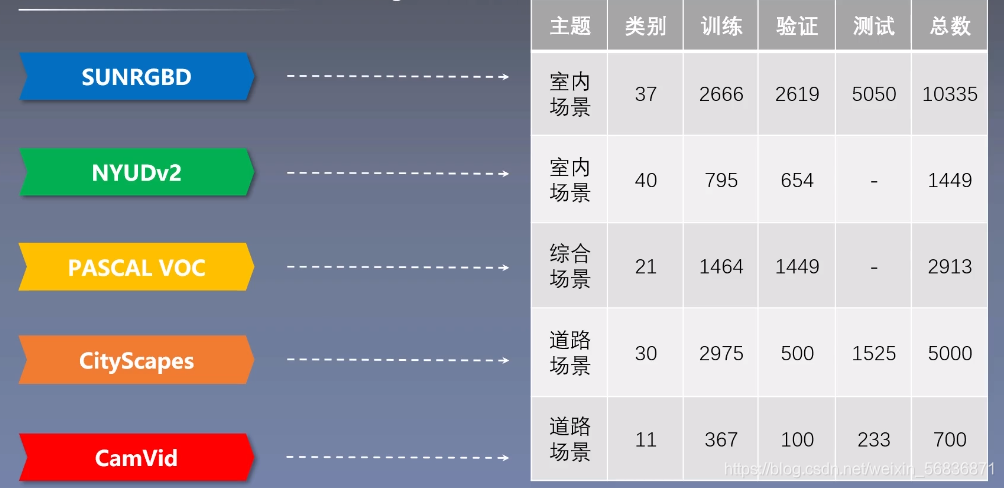

常用数据集

在这里插入图片描述
Camvid比较规范，方便读进模型中，不需要做相关的预处理，适合新手上手SunRGBD/NYUDv2 是RGBD的图片，4通道的

指标计算

交叉熵：期望->熵->相对熵（KL散度）->交叉熵
- 期望，随机变量的均值
- 熵，信息量的期望

  信息量（香农提出），概率越小，信息量越大

  熵，对信息量的期望
- 相对熵（KL散度），衡量两个变量随机变量的相似性
  随机样本x来自于两个独立分布P(x)/Q(x), KL散度越小越相似
- 交叉熵

  在训练中我们可以认为P/Q分别是预测和标签

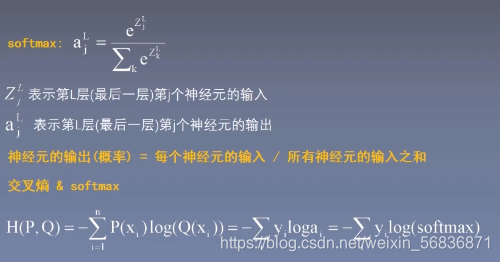

Softmax与交叉熵

我们可以看最：yi是标签值（后面的One-hot编码），ai是模型最后一层的输出（概率）
One-hot编码，分类值到二进制向量的映射
又称一位有效编码，使用N位状态寄存器来对N个状态进行编码，每个状态都有独立的寄存器位，且任时刻只有一位有效
交叉熵与NLLoss
NLLoss: Negative Log Likehood 负对数似然损失函数，跟交叉熵数学上是一样的
只是在Pytorch中，NLLoss没有计算softmax需要手工补上

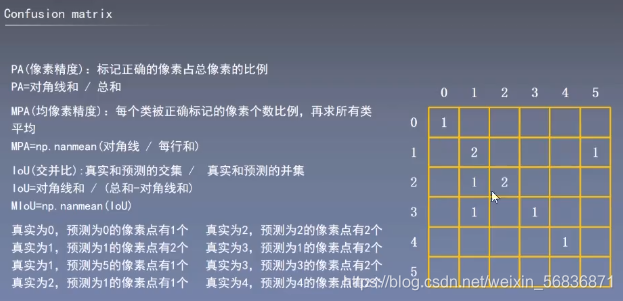

混淆矩阵(Confusion Matrix)

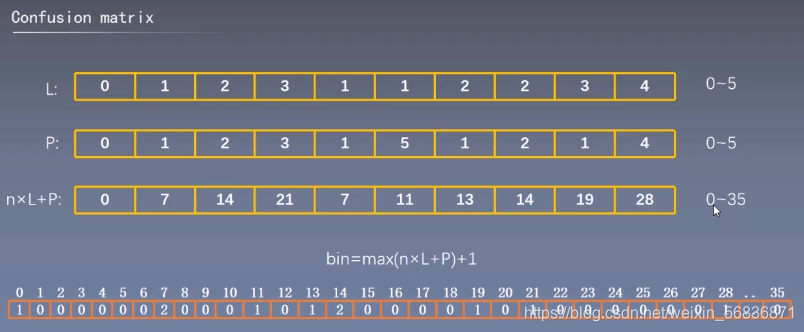

如下，一个6分类问题，L是标签值，P是预测值，bin就像个大计数器
在这里插入图片描述
由bin转成一个二维矩阵（由行依次排开），即为混淆矩阵，用于计算PA/MPA/MIOU等指标

混淆矩阵实现代码：

def calc_semantic_segmentation_confusion(pred_labels, gt_labels):
    """Collect a confusion matrix. 计算 混淆矩阵
    The number of classes `n_class` is `max(pred_labels, gt_labels) + 1`, which is
    the maximum class id of the inputs added by one.
    Args:
        pred_labels(iterable of numpy.ndarray): A collection of predicted
            labels. The shape of a label array
            is `(H, W)`. `H` and `W`
            are height and width of the label.
        gt_labels(iterable of numpy.ndarray): A collection of ground
            truth labels. The shape of a ground truth label array is
            `(H, W)`, and its corresponding prediction label should
            have the same shape.
            A pixel with value `-1` will be ignored during evaluation.
    Returns:
        numpy.ndarray:
        A confusion matrix. Its shape is `(n_class, n_class)`.
        The `(i, j)` th element corresponds to the number of pixels
        that are labeled as class `i` by the ground truth and
        class `j` by the prediction.
    """
    pred_labels = iter(pred_labels)

    gt_labels = iter(gt_labels)

    n_class = 12
    # 定义一个数值容器 shape(12,12)
    confusion = np.zeros((n_class, n_class), dtype=np.int64)

    for pred_label, gt_label in six.moves.zip(pred_labels, gt_labels):  # six.moves.zip in python2
        if pred_label.ndim != 2 or gt_label.ndim != 2:
            raise ValueError('ndim of labels should be two.')
        if pred_label.shape != gt_label.shape:
            raise ValueError(
                'Shape of ground truth and prediction should be same.')
        pred_label = pred_label.flatten()
        gt_label = gt_label.flatten()

        # Dynamically expand the confusion matrix if necessary.
        lb_max = np.max(
