神州数码防火墙——配置基本上网

目录

Ⅰ 配置基本上网(R5.5)

Ⅱ PPPOE拨号获取不到地址，重启

Ⅲ  透明模式

---



Ⅰ 配置基本上网(R5.5)

防火墙配置基本上网步骤：接口->路由->NAT->策略

配置举例

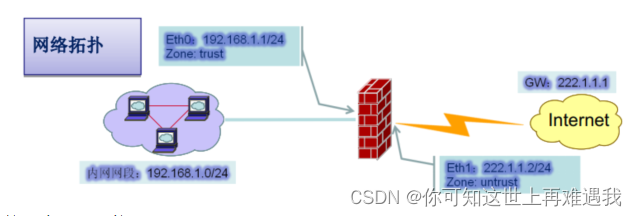

第一步：拓扑如下：要求内网192.168.1.0段可以访问外网。

第一步：配置接口

         配置内网口：

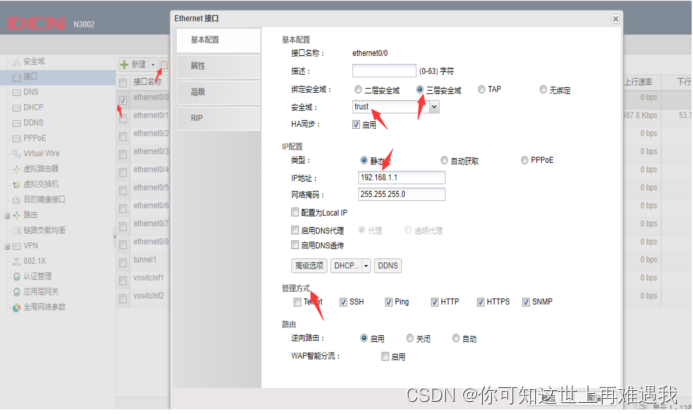

         选择内网插线口，勾选（仅勾选一个口）选择编辑，根据实际需求选择是二层还是三层的安全域和对应地址，本例中选择为trust，IP地址为192.168.1.1，勾选管理方式用以检测网络，若端口未勾选ping则此端口必定ping不通。其他设置默认无需更改。

配置外网口：

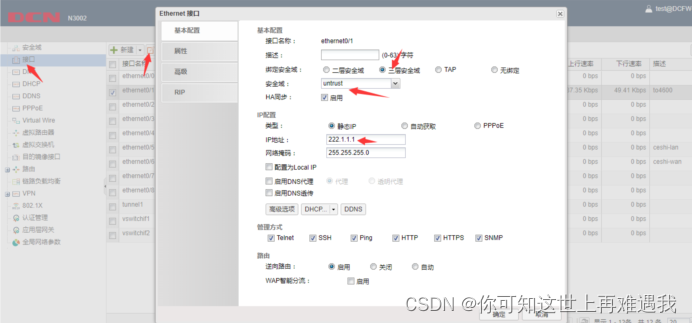

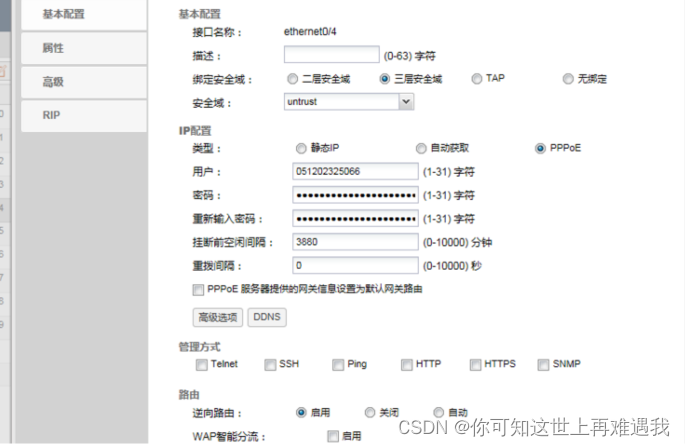

         选择外网插线口，勾选（仅勾选一个口）选择编辑，选择三层安全域，选择地址为静态地址并填入地址和掩码，在实际使用中，客户可能不是向运营商购买的固定IP上网，而是选择PPPOE拨号上网，此时在IP配置里面的类型里面选择PPPOE，并填入运营商提供给客户的账号密码。

第二步配置路由

添加到外网的缺省路由，在目的路由中新建路由条目并添加下一条地址

第三步添加源NAT策略

新建源NAT规则：

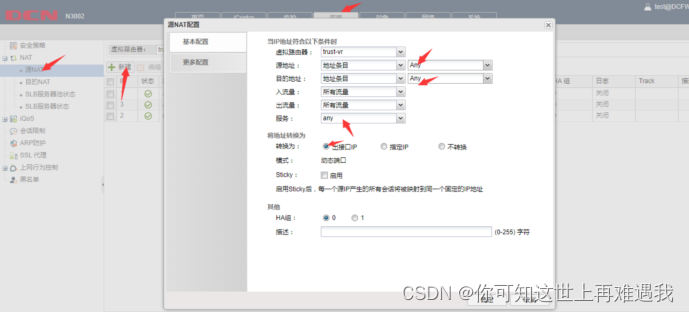

点击“策略 > NAT > 源NAT”， 进入源NAT页面, 点击“新建” 按钮， 弹出<源NAT配置>对话框。

第四步放行策略

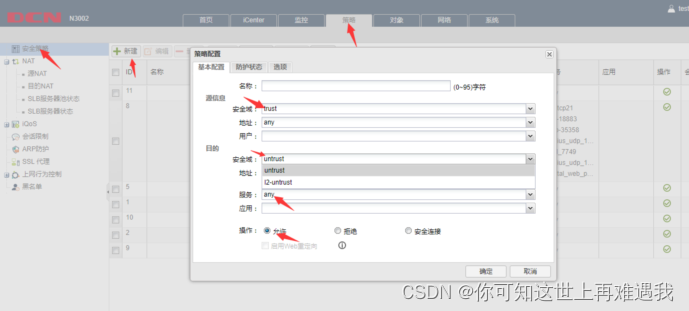

在策略->安全策略里面点击新建

注意策略为从上往下匹配，如果要让所有用户能够上网，此策略应移动到首位。如果要让部分用户不能上网，则将限制策略放到这个策略之前。

---

Ⅱ PPPOE拨号获取不到地址，重启

当客户使用PPPOE拨号上网时，可能出现PPPOE拨号获取不到地址的情况。

解决办法：

1.外线直连电脑，电脑是否能拨号成功，如果不能请联系运营商

2.重启设备，触发一次重新拨号过程。

3.更改拨号间隔。重拨间隔为0只拨一次，间隔更改为2，让他隔两秒拨一次。

---

Ⅲ  透明模式

透明模式也称为“网桥模式”、 “透明桥接模式”。 透明模式适用于原网络中已部署好路由器和交换机， 用户不希望更改原有的网络， 只需要一台防火墙进行安全防护的场景。 透明模式有以下优点：

无需修改受保护网络的IP设置。

无需为进入受保护网络的报文创建NAT规则。

一般情况下， 透明模式的防火墙部署在原有网络的路由器和交换机之间， 或者部署在互联网和路由器之间， 内网通过原有的路由器上网， 防火墙只做安全控制。

下面以防火墙部署在路由器和交换机之间为例， 说明如何使用透明模式。 网络管理员连接管理口eth0/0对防火墙进行配置， 使用网线将接口eth0/1与路由器连接， 将接口eth0/2与交换机连接， 原有内网部署不改变。

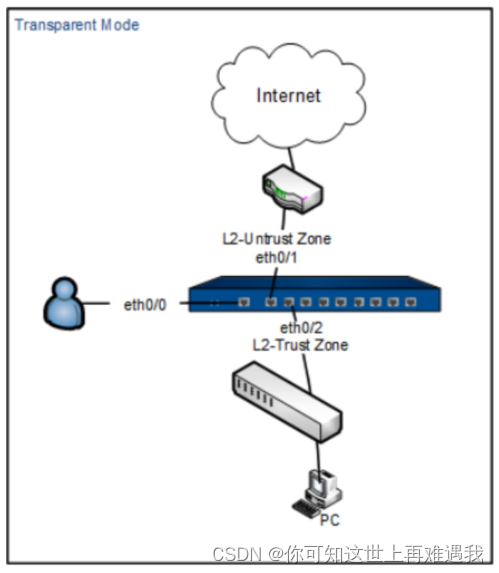

示例拓扑如下：

配置透明模式的步骤如下：

步骤一： 配置接口和安全域

配置eth0/1为外网接口。

1. 选择“网络 > 接口”。

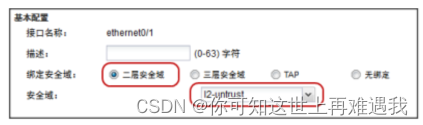

2. 双击“ethernet0/1”， 弹出<Ethernet接口>对话框， 做如下配置。

3. 点击“确定”。

配置eth0/2为内网接口。

1. 选择“网络 > 接口”。

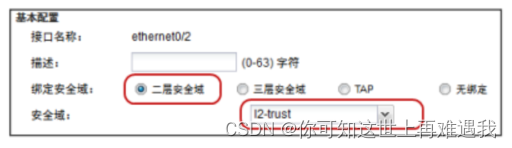

2. 双击“ethernet0/2”， 弹出<Ethernet接口>对话框， 做如下配置。

3. 点击“确定”。

步骤二： 配置策略

允许内网访问互联网的策略。

注意：l2trust和l2untrust默认都在vswitch1里面，所以仅需放行l2trust和l2untrust之间的流量就可以了

1. 选择“策略 > 安全策略”。

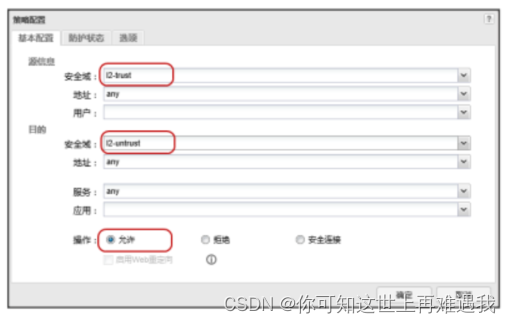

2.点击“新建”， 在弹出<策略配置>对话框做如下配置。

3. 点击“确定”。

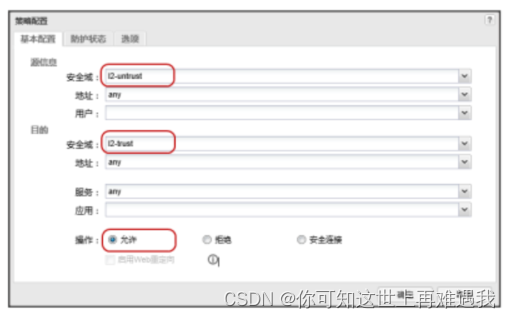

允许外网访问内网的策略。

1. 选择“策略 > 安全策略”。

2. 点击“新建”， 在弹出<策略配置>对话框做如下配置。

3. 点击“确定”。

其他策略： 以上两条策略保证了透明模式下， 内外网之间的互通。 若用户需要禁止某些流量， 例如禁止P2P下载， 可以继续创

建策略， 并将策略的位置放置于以上两个策略之前， 系统将优先匹配位置靠前的策略。

步骤三（可选）： 配置Vswitch接口为管理接口， 方便内网PC访问防火墙

使内网任意一台PC均可登录防火墙进行管理， 可以将一个VSwtich接口设置为管理接口。

1. 选择“网络 > 接口”。

2. 点击“新建 > VSwtich接口”， 在弹出的<VSwtich接口>对话框中做如下配置。

3. 点击“确认”。

4. 在的一台PC上打开浏览器， 输入上述VSwtich接口的IP地址， 即可登录系统的管理界面。
