一、背景介绍

在本文介绍一个场景，五颗蓝方卫星和一颗红方卫星，在两个小时之内，使用神经网络等人工智能算法，实现一个轨道追踪的问题，其中接口输入是六颗卫星在J2000坐标系下的坐标，接口输出是该六颗卫星沿着自己速度方向施加的脉冲大小。下面开始创建仿真场景。

二、场景搭建

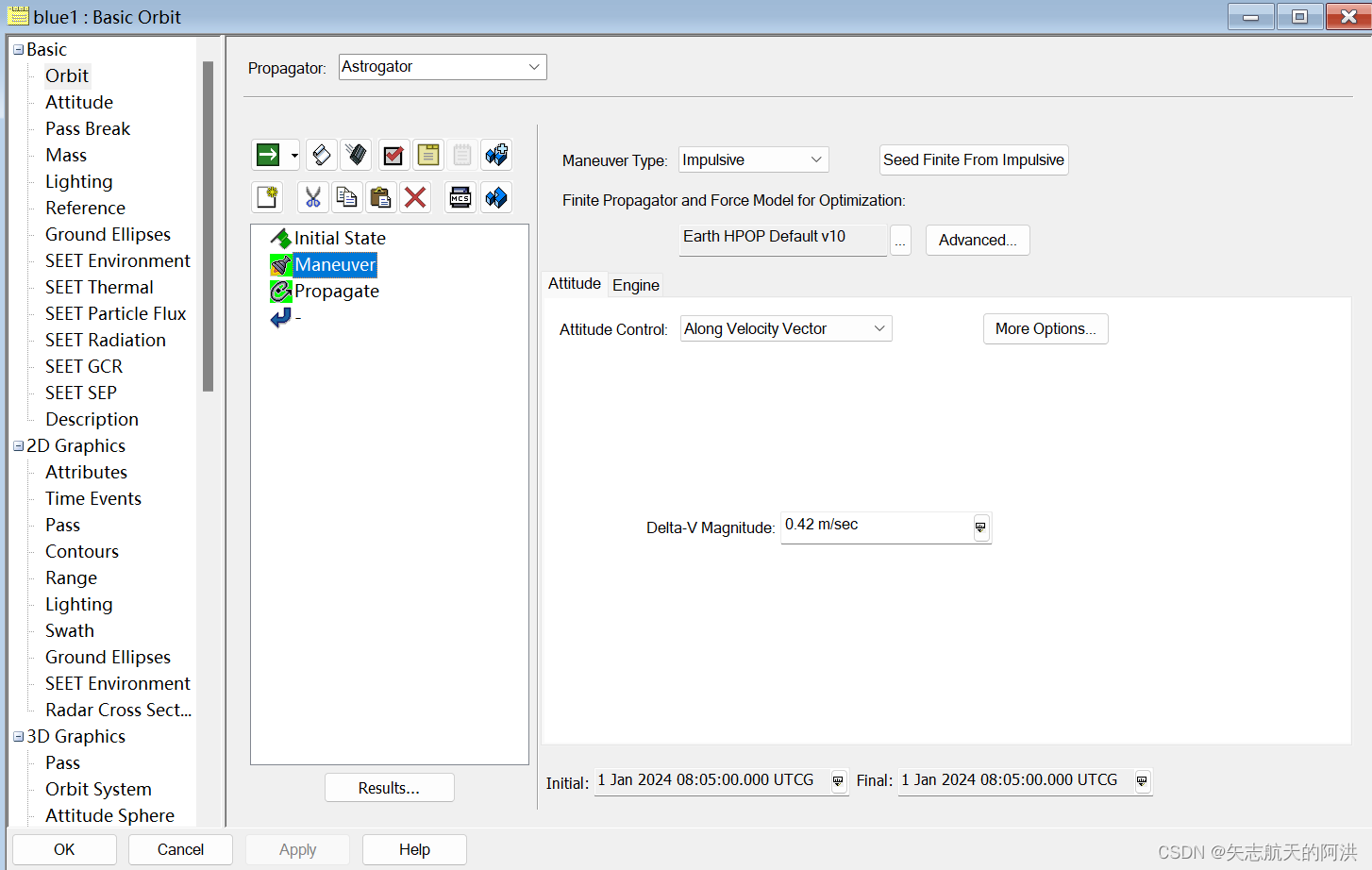

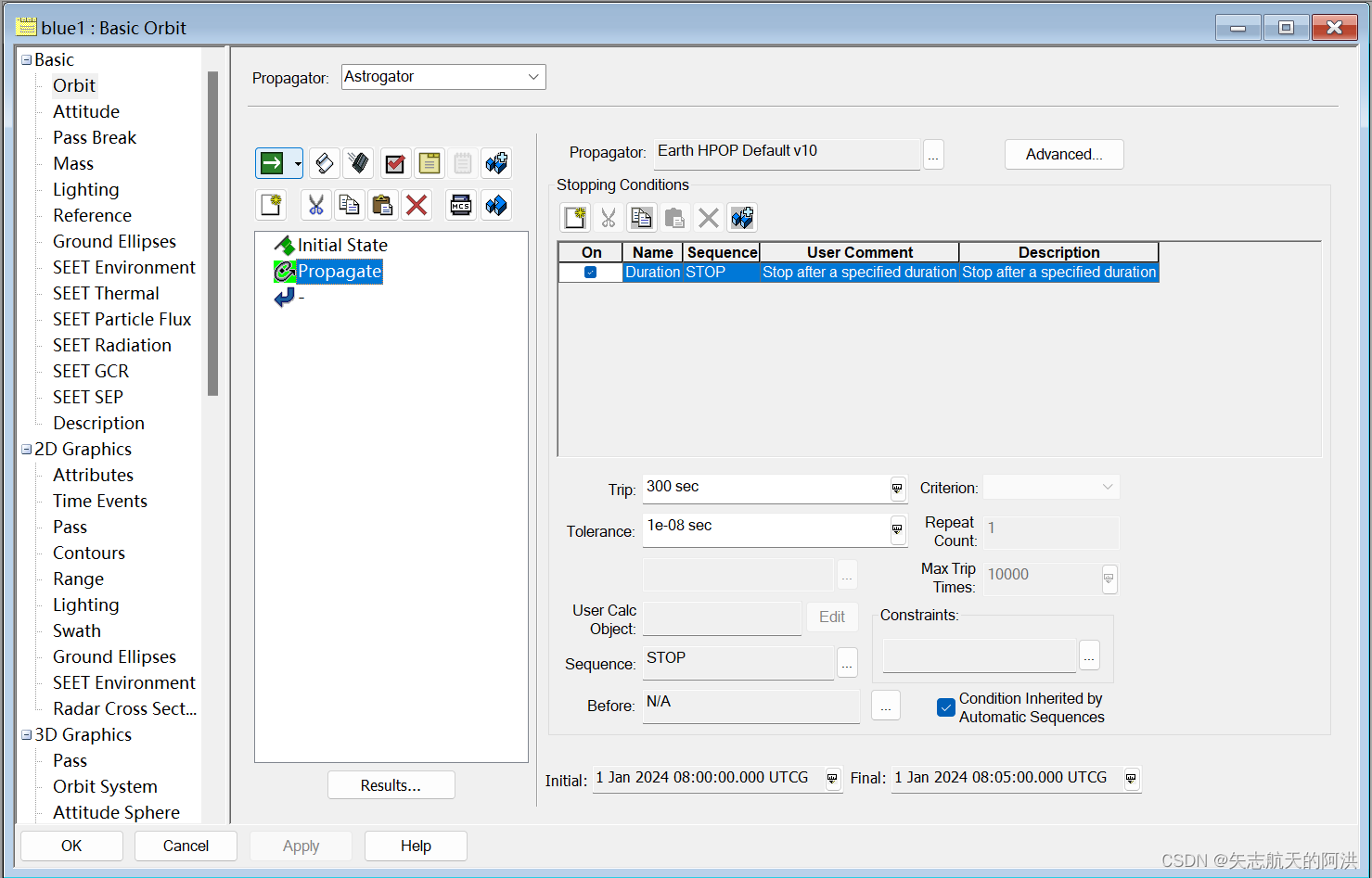

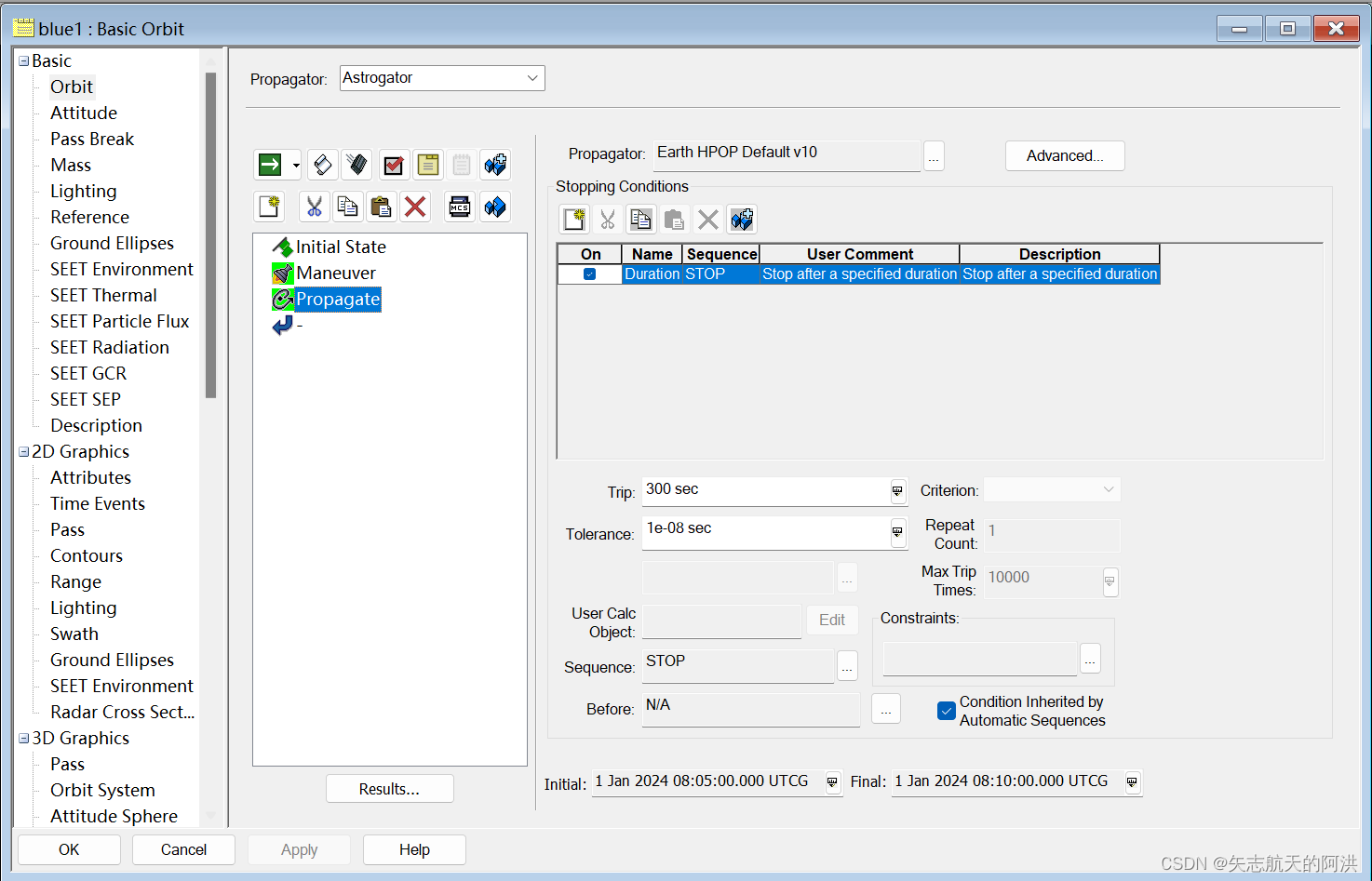

第一步：搭建STK场景，获取施加脉冲机动的时间片段，本文认为该卫星每5分钟进行一次计算，通过预测5分钟后的位置，来计算需要施加的脉冲。所以，根据（12）的方法，可以通过每5分钟更新一次卫星的MCS序列，来实现实时的控制。所以，首先获取时间片段，也就是每次更新的时间节点。代码如下：

%% 创建六颗卫星，五颗蓝方卫星，一颗红方卫星
clear;clc
uiApplication = actxGetRunningServer('STK12.application');
% Get our IAgStkObjectRoot interface
global root
root = uiApplication.Personality2;
checkempty = root.Children.Count;
if checkempty ~= 0
    root.CurrentScenario.Unload
    root.CloseScenario;
end
%% 根据你的需要设定场景的名称
root.NewScenario('lanjie');
StartTime = '01 Jan 2024 08:00:00.000';    % 场景开始时间
StopTime = '01 Jan 2024 10:00:00.000';     % 场景结束时间
root.ExecuteCommand(['SetAnalysisTimePeriod * "',StartTime,'" "',StopTime,'"']);
root.ExecuteCommand(' Animate * Reset');
Sat_Name='red';
satellite=root.CurrentScenario.Children.New('eSatellite', Sat_Name);
satellite.Propagator;
sma=7078.637;
Ecc=0;
Inc=20;
w=0;
RAAN=0;
TA=0;
satellite.SetPropagatorType('ePropagatorAstrogator');
satellite.Propagator;
root.ExecuteCommand(['Astrogator */Satellite/',Sat_Name,' SetValue MainSequence.SegmentList Initial_State Propagate']);

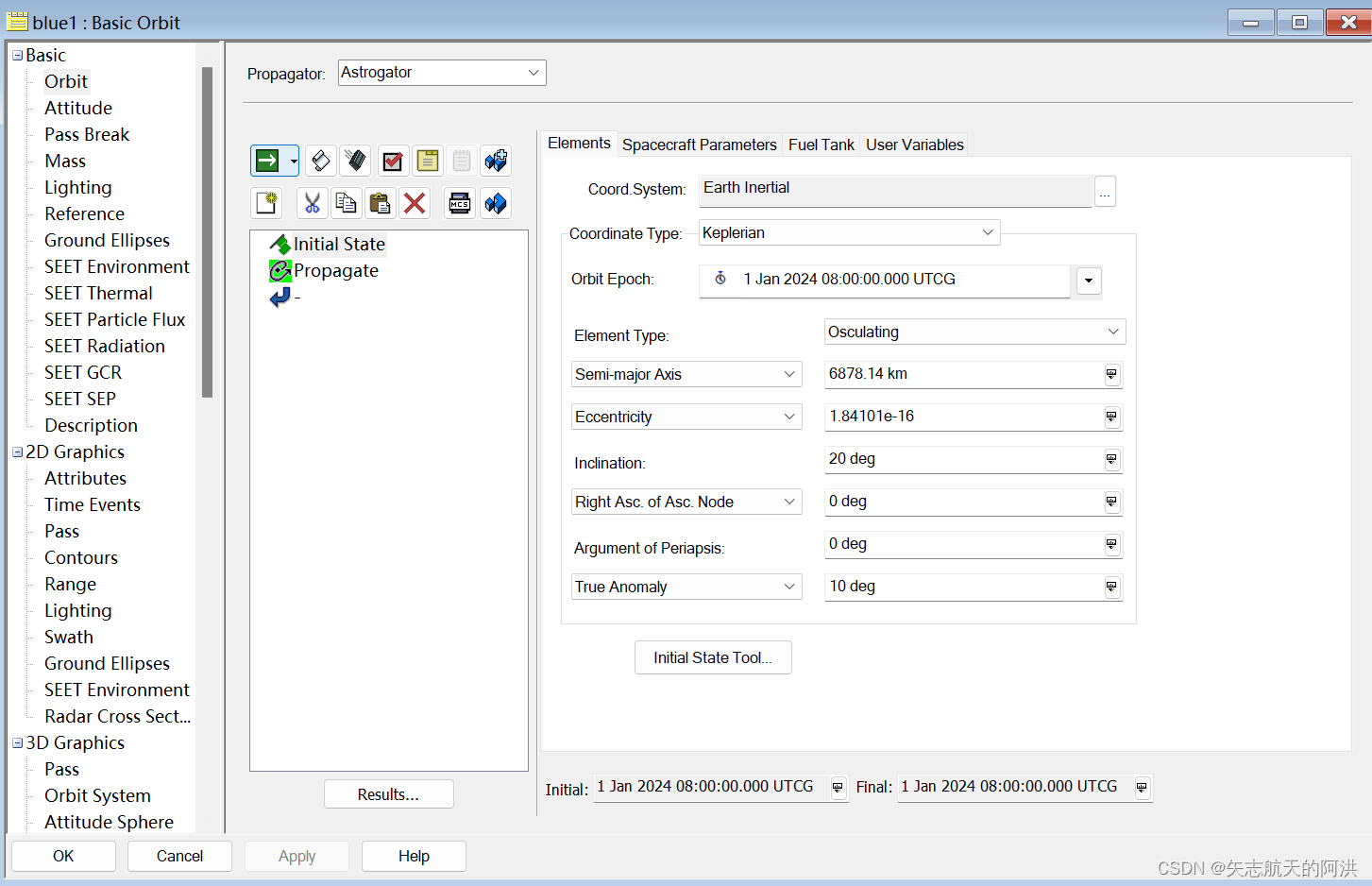

%% 初始化卫星参数
root.ExecuteCommand(['Astrogator */Satellite/',Sat_Name,' SetValue MainSequence.SegmentList.Initial_State.CoordinateType Modified Keplerian']);
root.ExecuteCommand(['Astrogator */Satellite/',Sat_Name,' SetValue MainSequence.SegmentList.Initial_State.InitialState.Epoch ',StartTime,' UTCG']);
root.ExecuteCommand(['Astrogator */Satellite/',Sat_Name,' SetValue MainSequence.SegmentList.Initial_State.InitialState.Keplerian.ElementType "Osculating"']);
root.ExecuteCommand(['Astrogator */Satellite/',Sat_Name,' SetValue MainSequence.SegmentList.Initial_State.InitialState.Keplerian.sma ',num2str(sma),' km']);
root.ExecuteCommand(['Astrogator */Satellite/',Sat_Name,' SetValue MainSequence.SegmentList.Initial_State.InitialState.Keplerian.ecc ',num2str(Ecc)]);
root.ExecuteCommand(['Astrogator */Satellite/',Sat_Name,' SetValue MainSequence.SegmentList.Initial_State.InitialState.Keplerian.inc ',num2str(Inc),' deg']);
root.ExecuteCommand([
