掌控板与K210和Arduino间进行串口通讯

掌控板与Arduino通信

废话不多说直接上图:

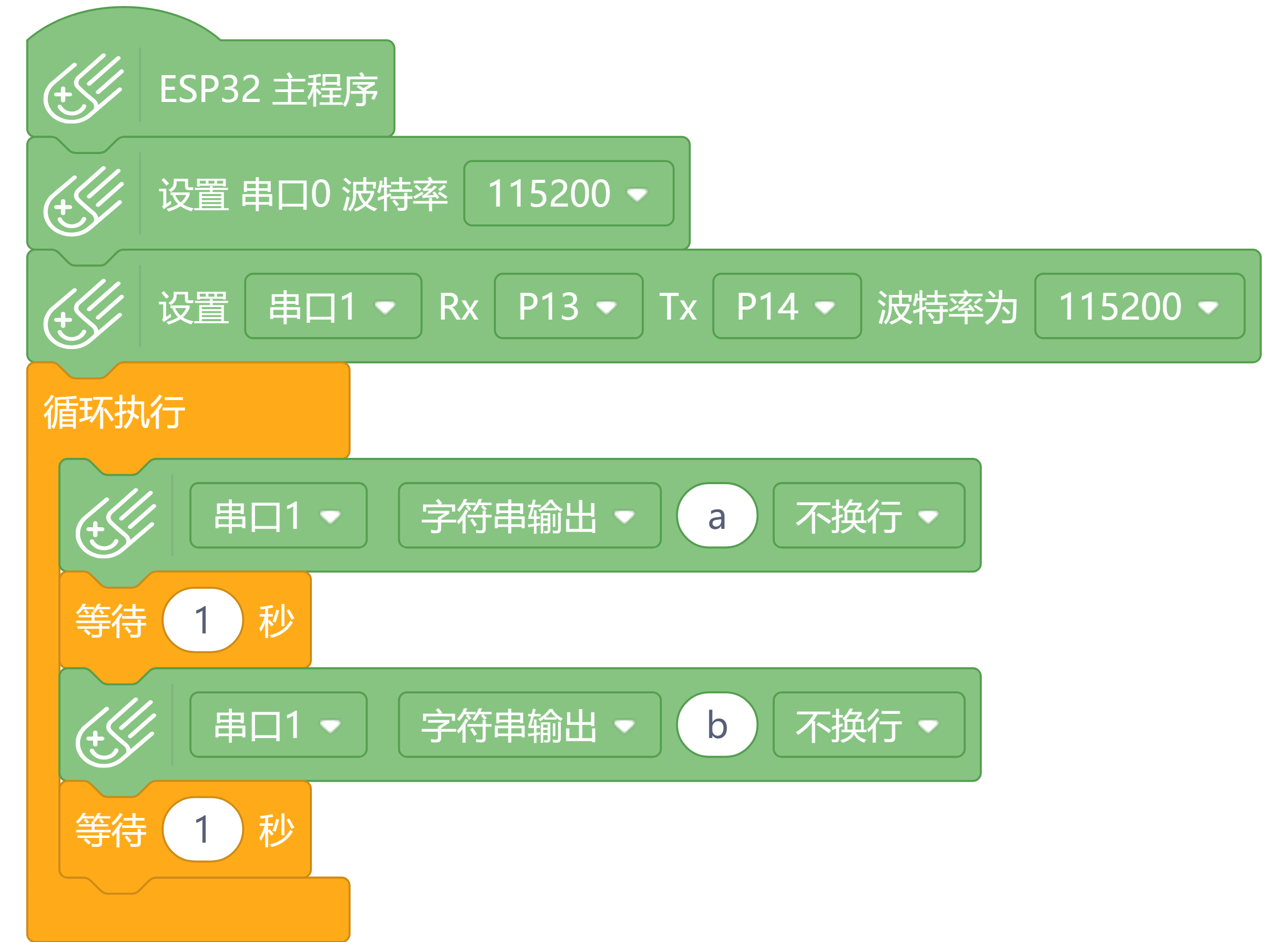

掌控板发

在这里插入图片描述

Arduino收

在这里插入图片描述

接线

在这里插入图片描述

RX接P14
TX接P13

掌控板与博派K210通信

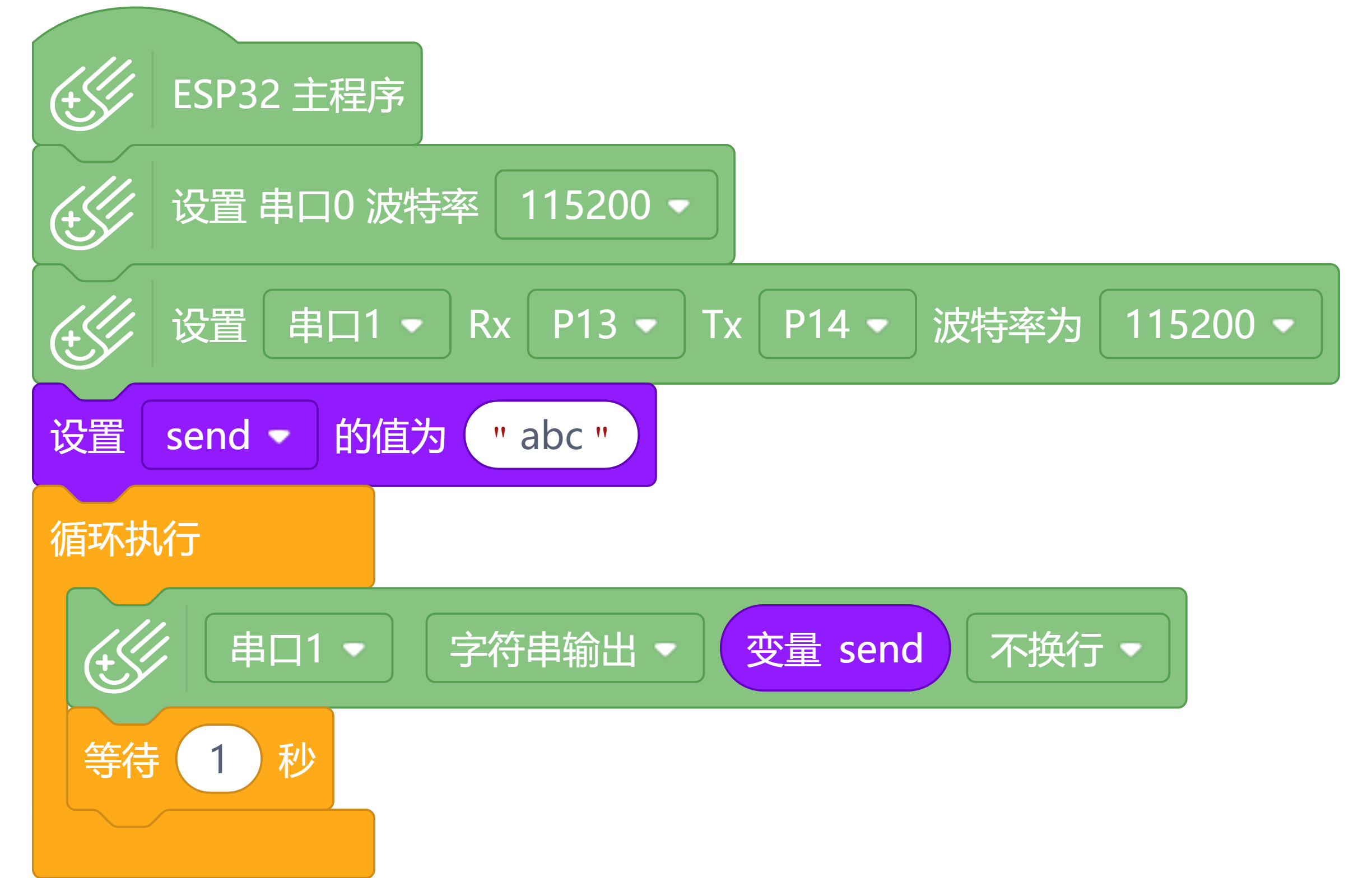

掌控板发

在这里插入图片描述

在这里掌控板端进行发送时不能直接发送字母,需要定义为一个变量后再进行发送,否则在K210端会遇到以下错误:

在这里插入图片描述

K210收

在这里插入图片描述
收到的消息如下:

在这里插入图片描述

!------------------------------------手动分割

K210发

在这里插入图片描述

掌控板收

在这里插入图片描述

接线图

在这里插入图片描述

2号引脚接P13
3号引脚接P14
