Altium Designer 20切换走线拐角模式与快捷键设置

各种资料都告诉我们，绘制原理图导线时可以按快捷键切换走线拐角模式

即按“shift+空格”可以切换三种转折模式

但是打开自己的AD20却不能操作？我们一步一步来。

1.添加英语键盘语言

有的电脑切换英文输入就能解决问题，如不能，继续向下。

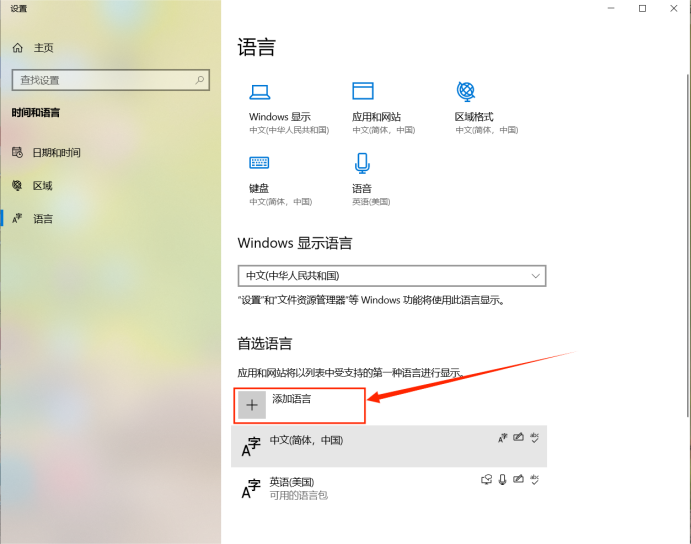

打开设置、语言，点击添加语言，选中英语（美国），并添加语言包

安装完成后，按下windows+space,切换语言，如下图

2.ad20的快捷键设置（重要）

首先要了解的问题是，AD中原理图、PCB是两个不同的模块设置，很可能你的快捷键“shift+space"在PCB设计里一切正常，在原理图设计就失效（比如我）。因此，每一次重新改变你的AD原理图设置，记得保存。

在AD20里面打开一个原理图

在顶部导航栏点击右键,详情查看我的导航栏设置，文章链接如下

https://blog.csdn.net/weixin_58186862/article/details/154038957?spm=1011.2124.3001.6209

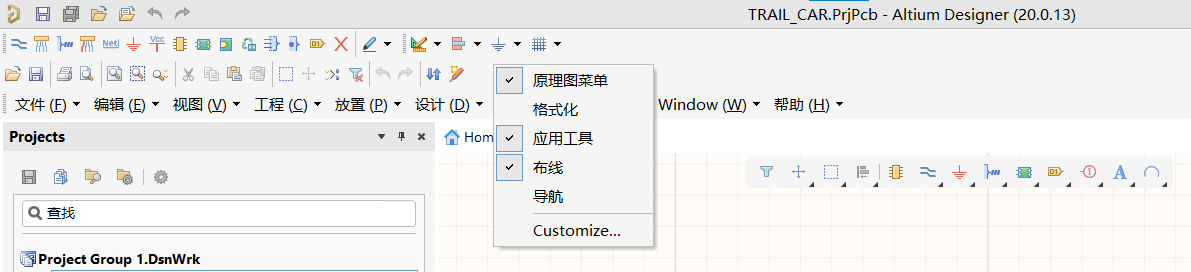

在弹出的栏目中点击customize，定制导航与命令

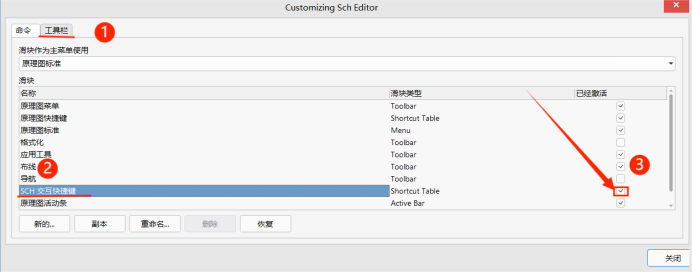

如下，再工具栏中选中SCH交互快捷键，勾选激活

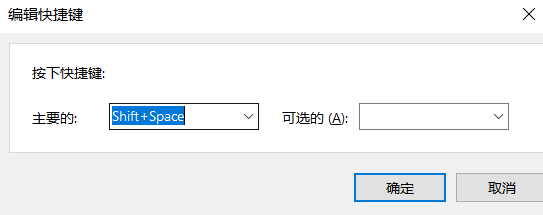

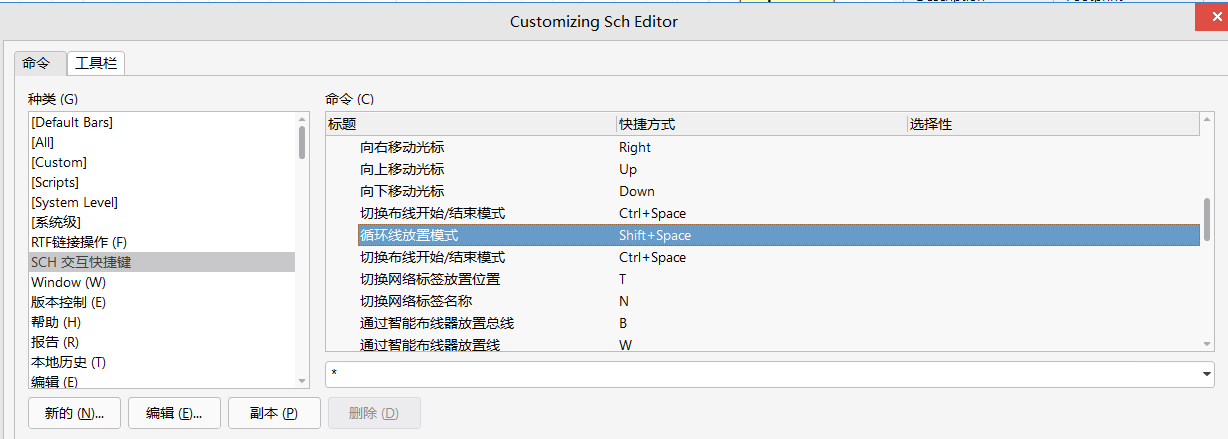

如下图，命令栏中出现了SCH交互快捷键,选中循环放线模式，点击编辑

3.检查重复快捷键

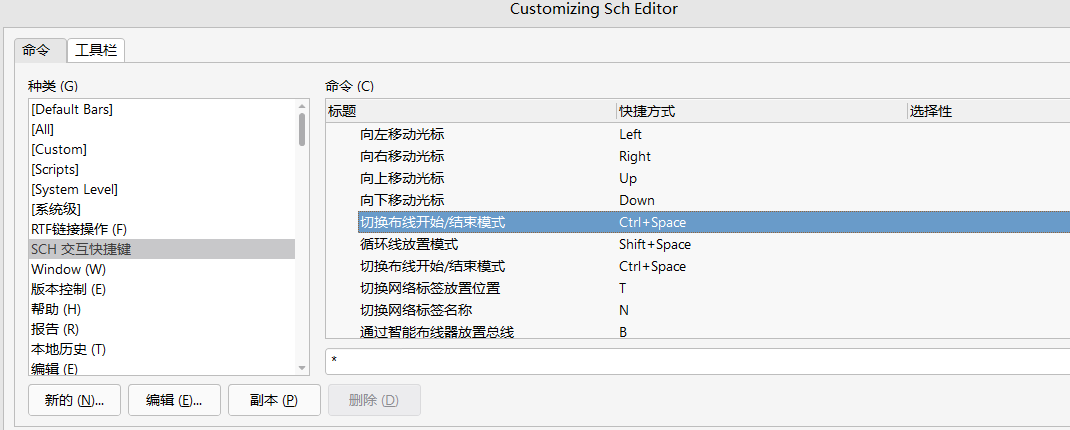

设置完成仍不能正常操作，检查以下命令的快捷键是否有重复设置：

到这里，应该能解决大家的问题。

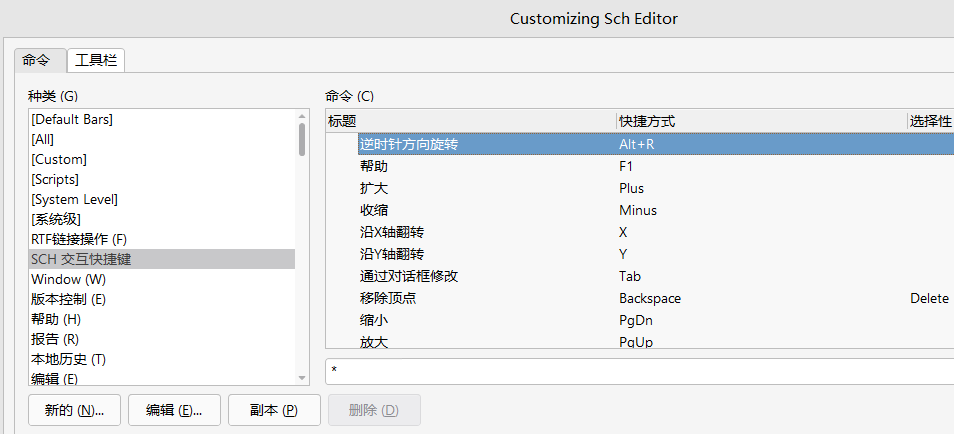

4.快捷键命令设置

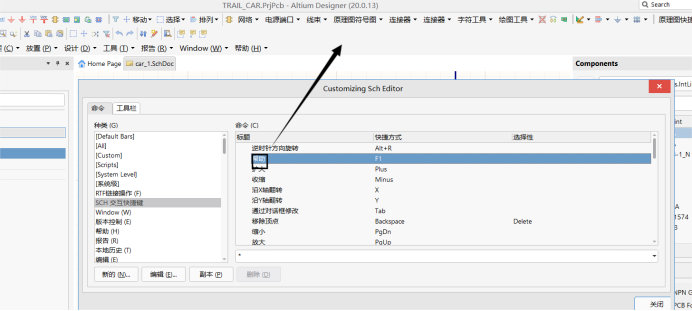

长按命令，可以将其拖动至顶部导航栏，也可以将不需要的快捷命令拖回编辑器中
