【单片机系列】数字秒表设计

    本设计为数字秒表设计，由单片机最小系统、LED数码管模块构成，结构简单但功能强大。

1.所需元器件

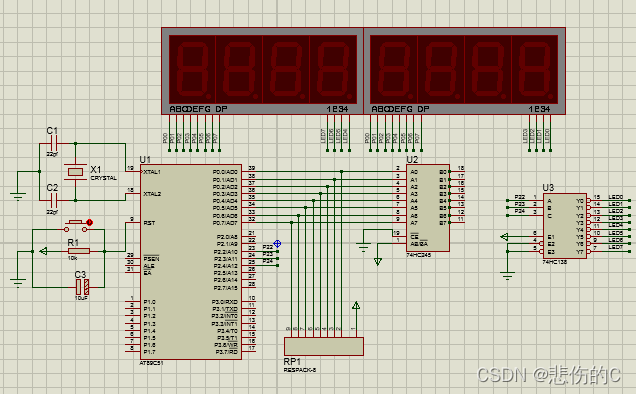

 2.原理图

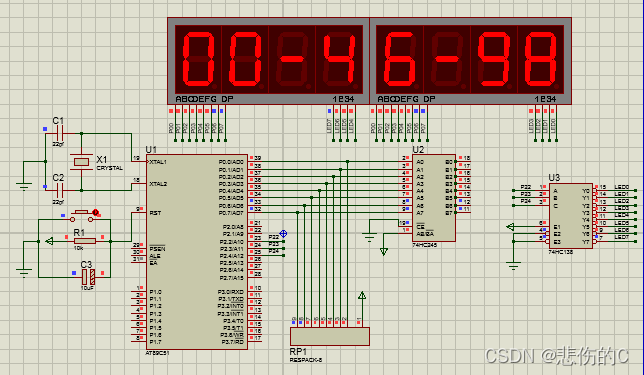

3.所实现的效果



#include "reg52.h"			 //此文件中定义了单片机的一些特殊功能寄存器

typedef unsigned int u16;	  //对数据类型进行声明定义
typedef unsigned char u8;

sbit LSA=P2^2;
sbit LSB=P2^3;
sbit LSC=P2^4;

u8 code smgduan[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
					0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};//显示0~F的值

u8 ssec,sec,min; //毫秒，秒，分
u8 DisplayData[8];
void delay(u16 i)
{
	while(i--);
}
void Timer0Init()
{
	TMOD|=0X01;//选择为定时器0模式，工作方式1，仅用TR0打开启动。

	TH0=0Xd8;	//给定时器赋初值，定时10ms
	TL0=0Xf0;
	ET0=1;//打开定时器0中断允许
	EA=1;//打开总中断
	TR0=1;//打开定时器
}

void DigDisplay()
{
	u8 i;
	for(i=0;i<8;i++)
	{
		switch(i)	 //位选，选择点亮的数码管，
		{
			case(0):
				LSA=1;LSB=1;LSC=1; break;//显示第7位
			case(1):
				LSA=0;LSB=1;LSC=1; break;//显示第6位
			case(2):
				LSA=1;LSB=0;LSC=1; break;//显示第5位
			case(3):
				LSA=0;LSB=0;LSC=1; break;//显示第4位
			case(4):
				LSA=1;LSB=1;LSC=0; break;//显示第3位
			case(5):
				LSA=0;LSB=1;LSC=0; break;//显示第2位
			case(6):
				LSA=1;LSB=0;LSC=0; break;//显示第1位
			case(7):
				LSA=0;LSB=0;LSC=0; break;//显示第0位
		}
		P0=DisplayData[i];//发送段码
		delay(100); //间隔一段时间扫描
		P0=0x00;//消隐
	}
}

void datapros()
{
	DisplayData[0]=smgduan[min/10];
	DisplayData[1]=smgduan[min%10];
	DisplayData[2]=0x40;
	DisplayData[3]=smgduan[sec/10];
	DisplayData[4]=smgduan[sec%10];
	DisplayData[5]=0x40;
	DisplayData[6]=smgduan[ssec/10];
	DisplayData[7]=smgduan[ssec%10];
}

void main()
{
	Timer0Init();  //定时器0初始化
	while(1)
	{
		datapros();
		DigDisplay();
	}
}

void Timer0() interrupt 1
{
	TH0=0Xd8;	//给定时器赋初值，定时10ms
	TL0=0Xf0;
	ssec++;
	if(ssec>=100)  //1s
	{
		ssec=0;
		sec++;
		if(sec>=60)
		{
			sec=0;
			min++;
			if(min>=60)
			{
				min=0;
			}
		}
	}
}

注：本人水平有限，大神请绕道，不喜勿喷。
