本文介绍了ACL（访问控制列表）的基本概念，包括其用于过滤数据包的规则和分类。详细阐述了基本ACL与高级ACL的区别，并提供了配置示例，如拒绝特定源IP地址的流量。同时，讨论了ACL的调用方向，分为进入接口和出接口两种情况。此外，还提到了NAT（网络地址转换）的配置，包括静态NAT的设置，用于将内网地址转换为公网地址以供外部访问。

一.Acl是什么？Acl怎么用

1. ACL即Access control list 访问控制列表是由permit，deny组成的一系列有顺序的规则集合。

2.. 这些规则根据数据包的源地址、目的地址、源端口、目的端口等信息来描述。ACL规则通过匹配报文中的信息对数据包进行分类，路由设备根据这些规则判断哪些数据包可以通过，哪些数据包需要拒绝。

2. 照访问控制列表的用途，可以分为基本的访问控制列表和高级的访问控制列表，基本ACL可使用报文的源IP地址、时间段信息来定义规则，编号范围为2000——2999。

二，如何访问控制列表的调用方向？

调用方向进入接口：流量将要进入本地路由器，将被本地路由器处理

出接口：已经被本地路由器处理过了，流量将离开本地路由器

三，主要代码

1.建立acl 2调用acl
acl 2000
#基本acl 列表
rule 5 deny source 192.168.1.1 0
#默认编号5 拒绝来自192.168.1.1 的流量

int g0/0/1
traffic-filter outbound acl 2000
#数据流向
在接口下调用acl 分为两个方向
inbound方向-------- 当接口收到数据包时执行ACL
outbound方向-------当设备从特定接口向外发送数据时执行ACL
-----------------------
没有被acl匹配数据默认采用permit动作
-----------------------
基本acl需要调用在离目的设备最近的接口上

高级 acl
acl number 3000
rule 5 deny tcp source 192.168.1.1 0 destination 192.168.2.1 0 destination-port eq www（80）

[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]traffic-filter inbound acl 3000

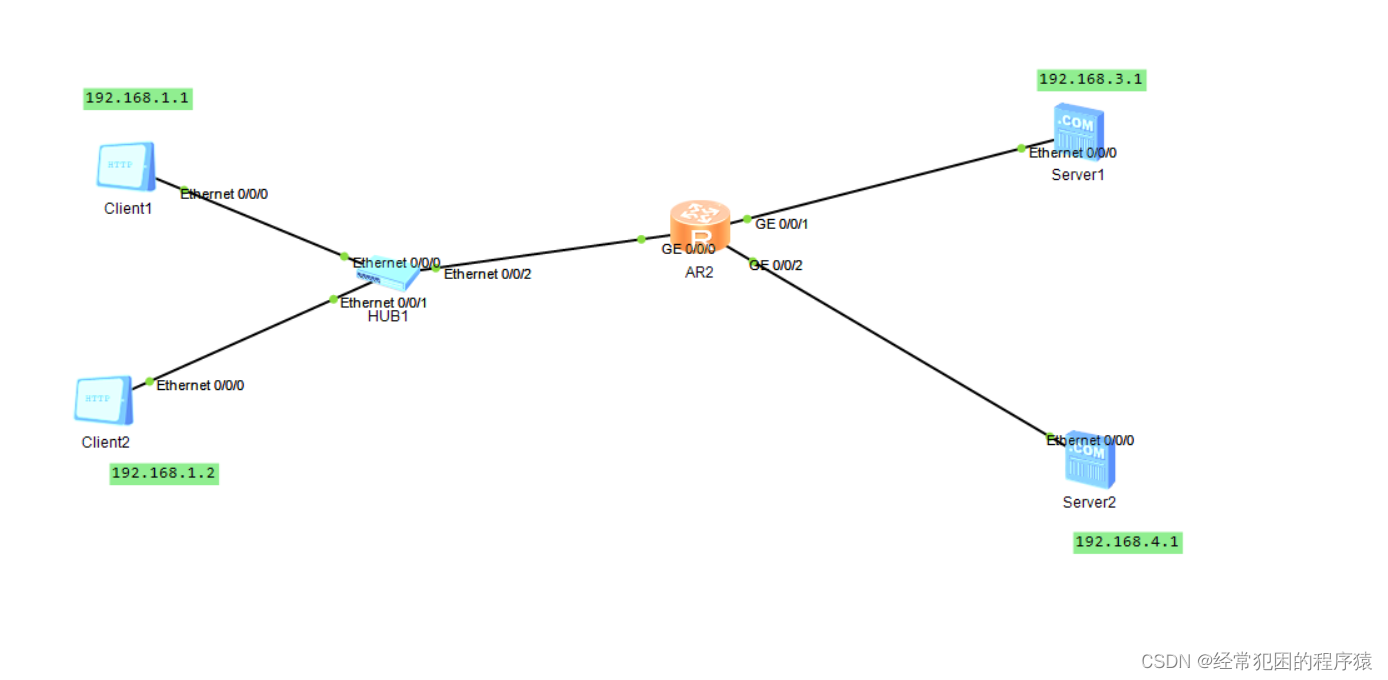

sysname R2

acl 2000 创建acl列表

ip add 192.168.3.254 24

rule 5 deny source 192.168.3.254 0 默认编号5 拒绝来自192.168.1.1 的流量
然后进入g0/0/1接口

traffic-filter outbound acl 2000(调用acl接口)

如果是traffic-filter inbound acl 2000则在进入的端口配置

即ip add 10.0.12.0 24 （新加ip地址即g0/0/0接口）

rule 5 permit source 192.168.1.1 0

traffic-filter inbound acl 2000 流量将进入本地路由器被本地路由器处理

最后AR1要经过AR2需要静态配置

IP route-static 下一跳地址（目标网段子网掩码下一跳地址）回来时两条线路则需要配置两回

高级NAT配置即将一个内网转化为公网用来访问服务器

nat static enable

nat static global 200.1.1.100(公网)inside 192.168.1.1

将内部地址192.168.1.1/24的80端口静态转换为公网地址200.1.1.11的80端口，以便被外网（Client1）访问。
将内部地址192.168.1.2/24的21端口静态转换为公网地址200.1.1.11的21端口，以便被外网（Client1）访问。

interface 0/0/1
nat server protocol tcp global 200.1.1.11 80 inside 192.168.1.1 80 （端口）
nat server protocol tcp global 200.1.1.11 21 inside 192.168.1.2 21 （端口）

display nat server1 查看一下
