LVS--DR模型

一、DR模型原理介绍

1、实现原理

通过为请求报文重新封装一个MAC首部进行转发，源MAC是DIP所在的接口的MAC，目标MAC是某挑选出的RS的RIP所在接口的MAC地址；源IP/PORT，以及目标IP/PORT均保持不变

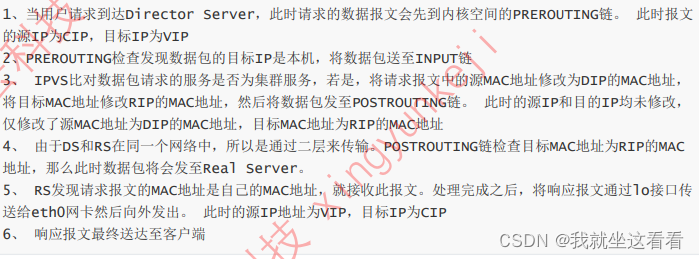

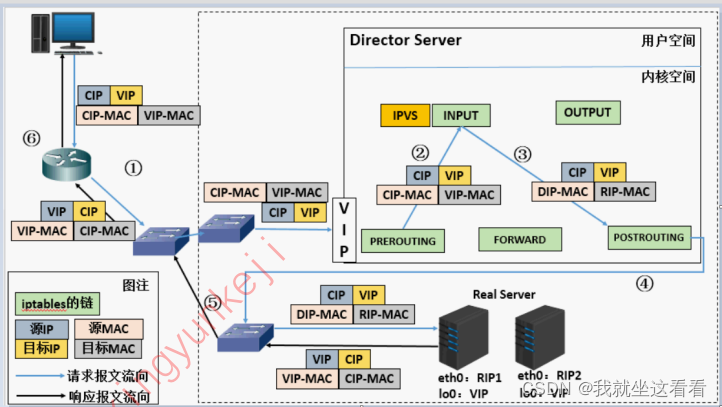

2、原理图解

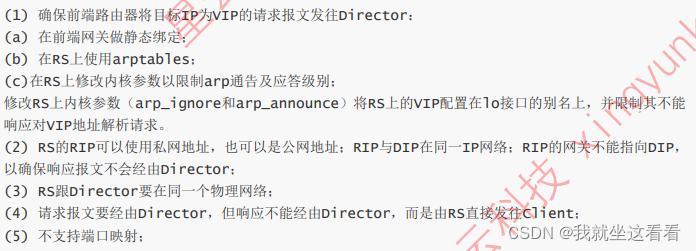

 3、DR模型特性

 二、DR模型实战搭建

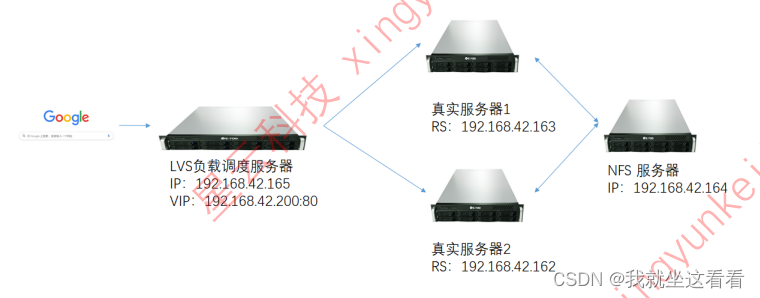

        1、集群拓扑

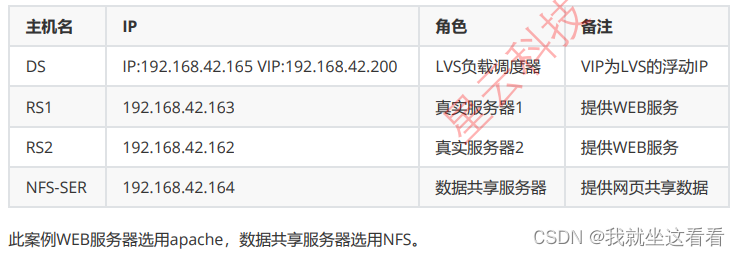

        2、节点规划



         3、搭建

                (1) 关闭防火墙、selinux、setenforce 0

                (2)同步时钟源 ntpdate cn.pool.ntp.org

                (3)配置RS1、RS2、NFS-SER之间的NFS数据共享（NFS-SER为服务端，

RS1、RS2为客户端），具体步骤略

                 (4)配置LVS负载调度服务器

                      1、安装ipvsadm管理工具

                                yum install ipvsadm -y

                      2、添加新IP作为VIP虚拟IP ，并且重启网卡  systemctl restart network

                                过程略（新IP随便加）

                      3、添加LVS集群



                              （添加虚拟VIP）

 （给虚拟VIP添加负载均衡服务器）

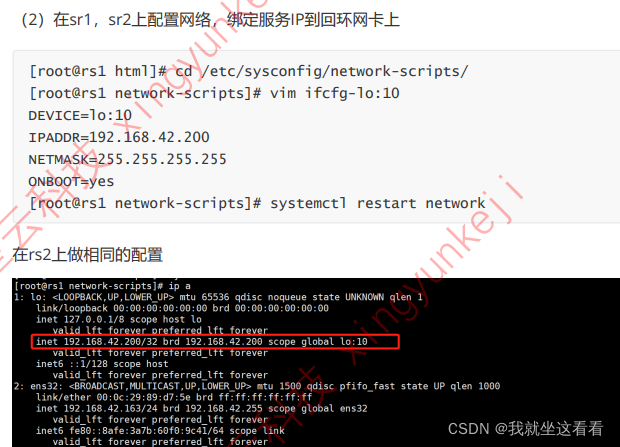

                       4、绑定SR1、SR2的回环网卡

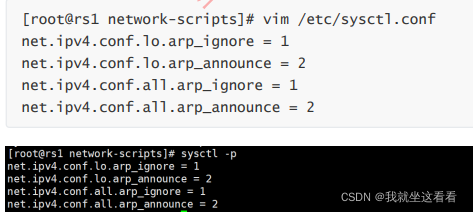

                      5、调整内核参数，关闭arp响应（RS1、RS2）

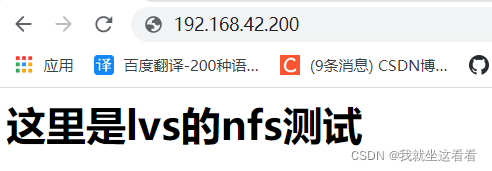

                配置成功，在浏览器上访问虚拟VIP
