【单片机毕业设计】【mcuclub-dz-003】基于单片机的医院住院部无线呼叫控制系统设计

  最近设计了一个项目基于单片机的医院住院部无线呼叫控制系统设计，与大家分享一下：

一、基本介绍

项目名：基于单片机的医院住院部无线呼叫的设计
单片机：STM32F103C8T6
项目编号：mcuclub-dz-003
功能简介：
从机：
1、通过4*4矩阵键盘，可以输入病床号（位数不限），病床分为普通病房（按键“A”）和重症病房（按键“B”）,当普通病房短按“#”键时为普通呼叫，长按“#”键时为紧急呼叫；重症病房呼叫都为紧急呼叫。
2、当按下“#”键呼叫后，LED灯常亮，当医护人员利用主机按下“知晓”键后，灯变成闪烁，当医护人员过来检查后，按下“C”键，灯熄灭。
3、通过红外避障管检测手是否放在心率传感器上，如果放在心率传感器则实时监测病人心率，当心率异常时，进行紧急呼叫
4、通过OLED显示数据
5、通过zigbee收发数据

主机：
1、当病人有呼叫时，OLED显示病床号和普通呼叫还是紧急呼叫，如果多个病人同时呼叫，按照先后顺序显示
2、通过TTS语音模块循环播报病床号和普通呼叫还是紧急呼叫
3、医护人员可按下“应答”键，播报停止（OLED所有内容清除）
4、通过zigbee收发数据

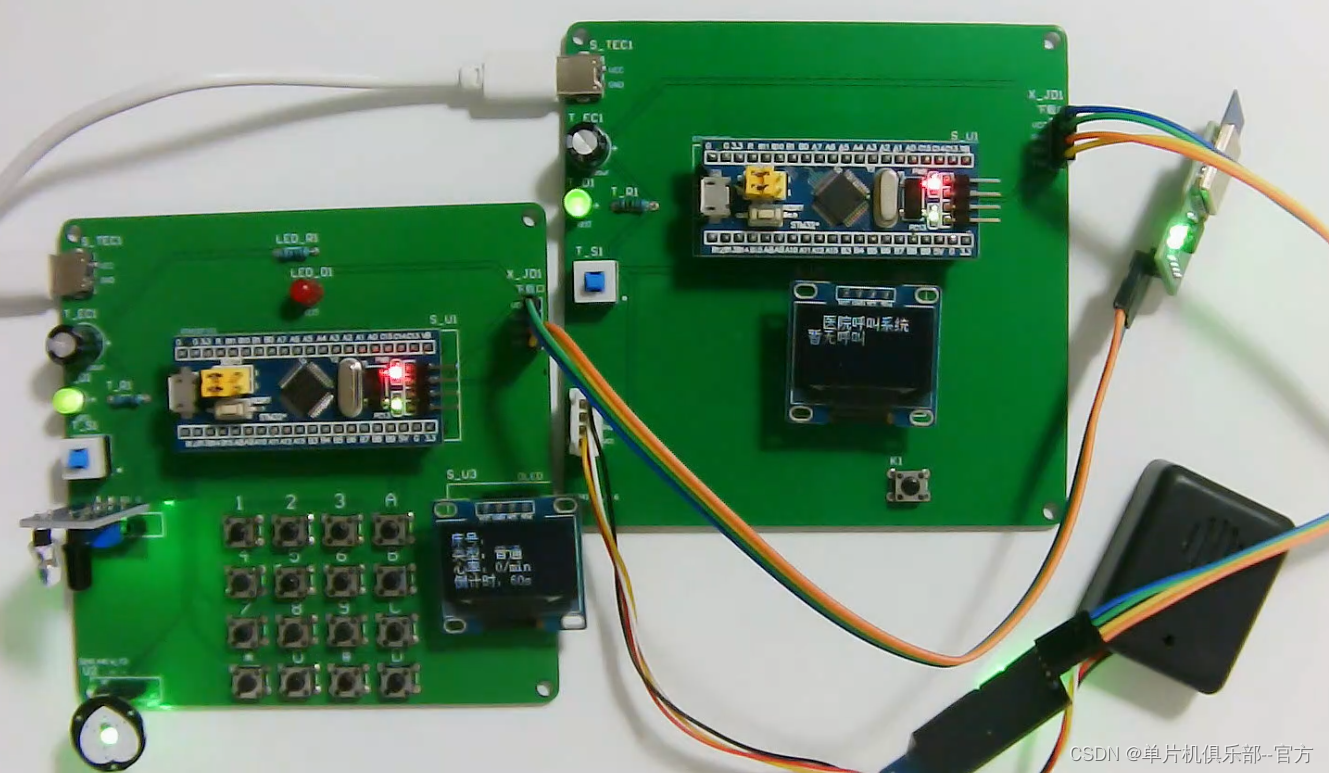

二、32实物图

单片机型号：STM32F103C8T6

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

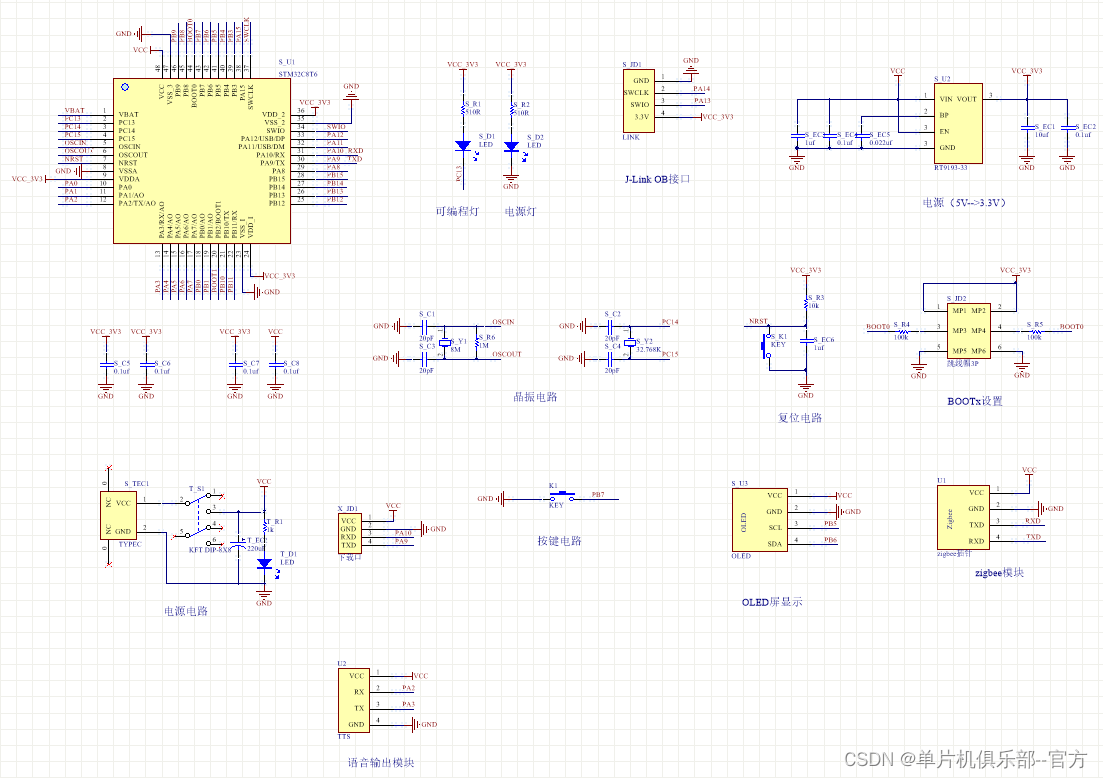

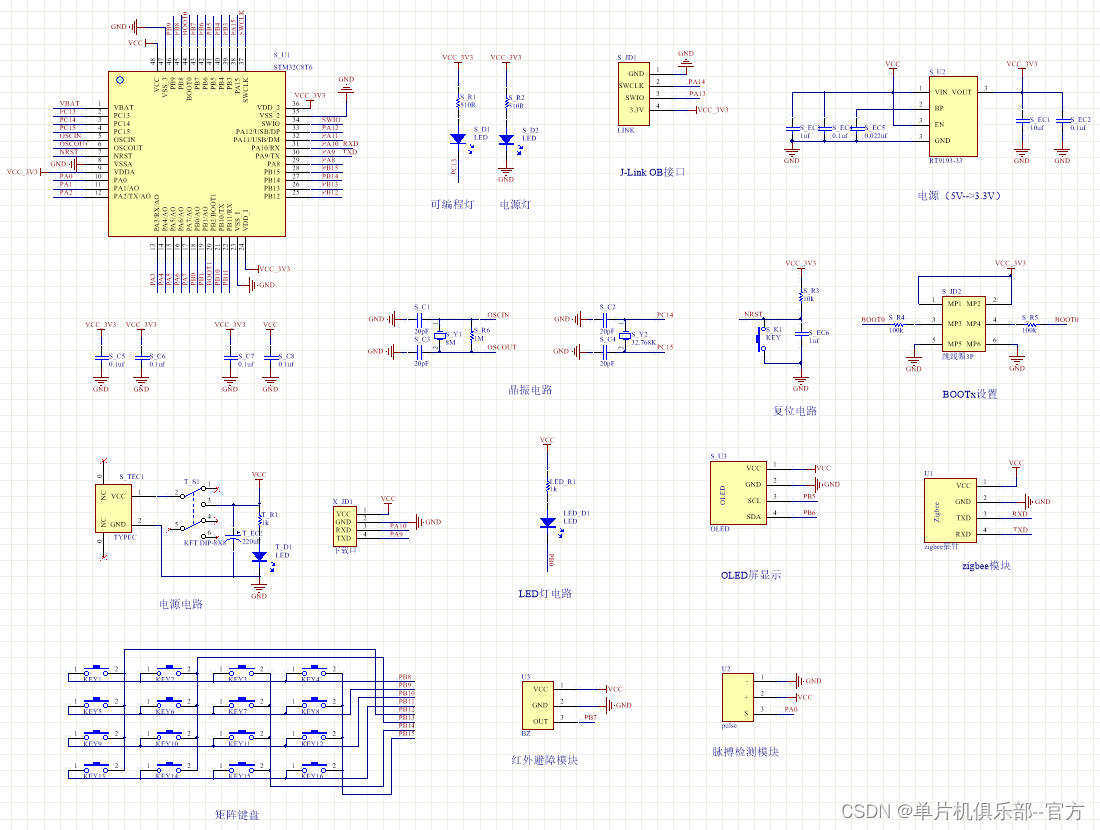

三、原理图

软件版本：AD2013

电路连线方式：网络标号连线方式

注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

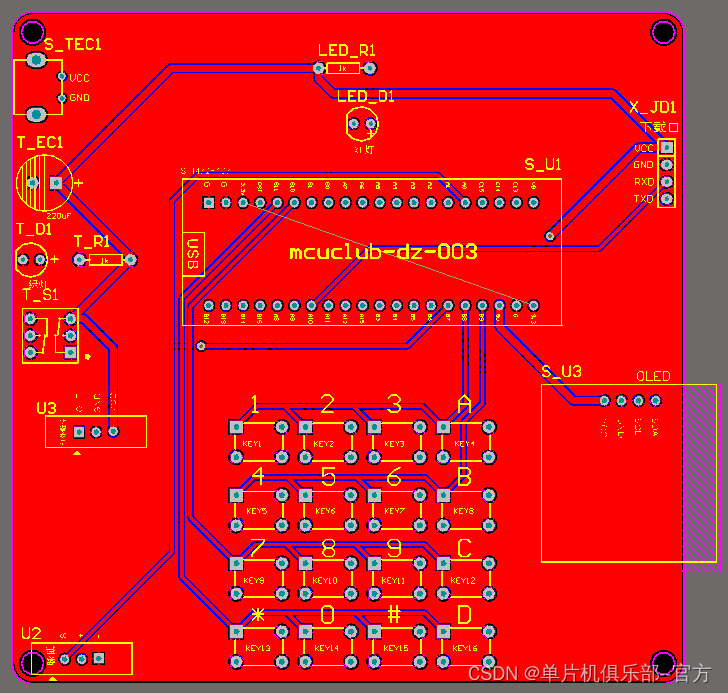

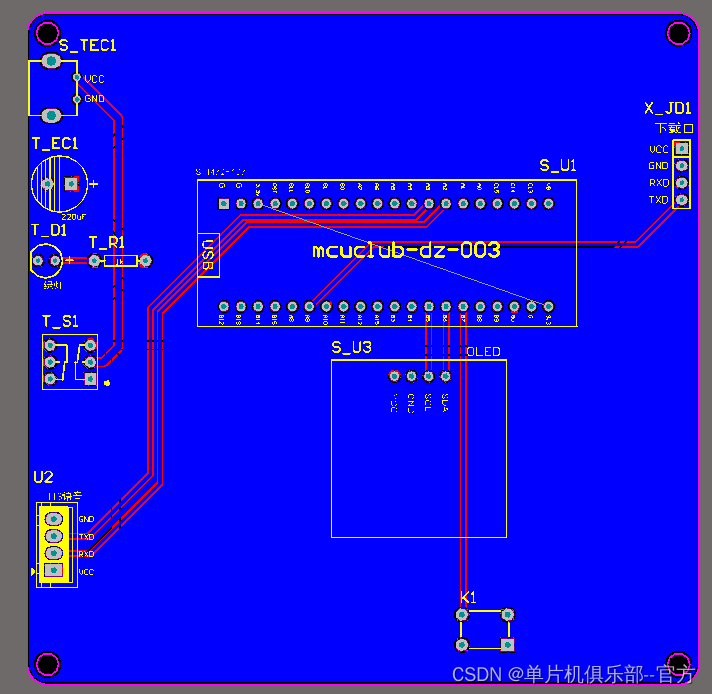

四、PCB图

由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件。中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。

两层板，上下覆铜接地。

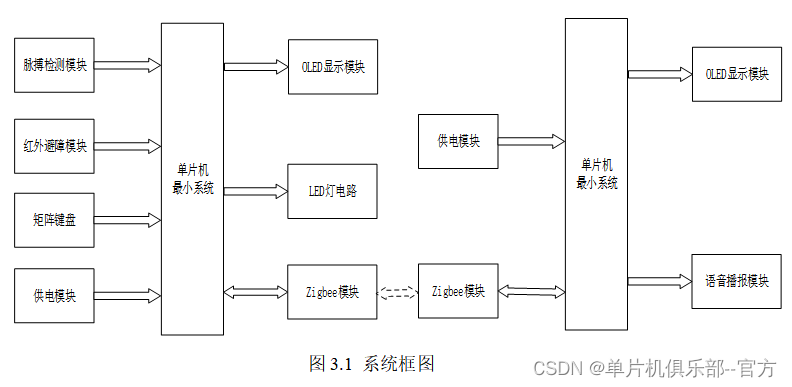

五、系统框图

本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，此次设计分为主机和从机；都包括三部分：中控部分、输入部分和输出部分。

主机采用STM32单片机作为此次设计的中控部分，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由四部分组成，第一部分是脉搏检测模块，通过该模块检测当前用户的脉搏，第二部分时红外避障模块，检测当前是否有人；第三部分是按键模块，通过该模块可进行病床号的发送、当前病房的发送、呼叫、删除床号、清除数据等操作；第四部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示床号、类型、心率、测量心率计时；第二部分是LED灯模块，当呼叫接收到应答时，进行灯闪烁，没有应答进行灯常亮；第三部分是Zigbee模块，将检测的数据进行远程传输。

从机也分为输入、输出和中控三部分构成；输入由两部分组成，第一部分是供电模块，通过该模块给系统进行供电，第二部分是Zigbee模块，通过该模块将信息传输到从机，中控部分采用STM32构成，通过该模块对输入进行处理，控制输出，输出分为两个部分，第一部分是OLED液晶显示模块，将接收都的数据进行显示，检测到由病人在呼叫，每5s轮询播报床号。具体系统框图如图3.1所示。

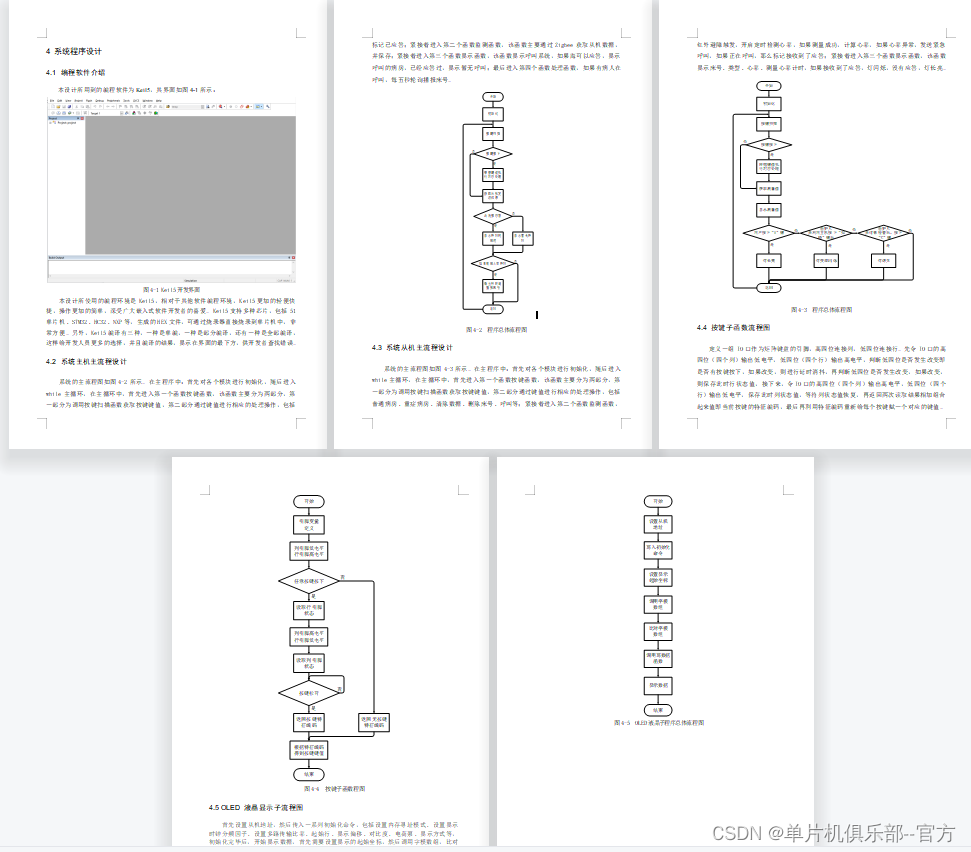

六、软件设计流程

系统的主流程图如图4-2所示。在主程序中：首先对各个模块进行初始化，随后进入while主循环，在主循环中，首先进入第一个函数按键函数，该函数主要分为两部分，第一部分为调用按键扫描函数获取按键键值，第二部分通过键值进行相应的处理操作，包括标记已应答；紧接着进入第二个函数监测函数，该函数主要通过Zigbee获取从机数据，并保存；紧接着进入第三个函数显示函数，该函数显示呼叫系统，如果海可以应答，显示呼叫的病房，已经应答过，显示暂无呼叫；最后进入第四个函数处理函数，如果有病人在呼叫，每五秒轮询播报床号。

七、部分程序展示

软件版本：keil5

逻辑程序和驱动程序分开，分布于main.c和其他.c文件

*****/
void Manage_function(void)
{
	if(call_number > 0)														//如果有病人在呼叫
	{
    if(flag_reply == 0)
    {
      Oled_Clear_All();
    }
		flag_reply = 1;
		flag_timer_begin_5s = 1;

		if(flag_5s == 1)														//每五秒轮询播报床号
		{
			flag_5s = 0;
			cycle_count++;
			if(cycle_count >= call_number)
			{
				cycle_count = 0;
			}
			UsartPrintf(USART2,"\r\n%s号病床",patient_data[cycle_count]+1);
			if(patient_data[cycle_count][0] == 0x01)
			{
				UsartPrintf(USART2,"普通呼叫");
			}
			else
			{
				UsartPrintf(USART2,"紧急呼叫");
			}
		}
	}
	else
	{
		flag_reply = 0;
		flag_timer_begin_5s = 0;
	}
}
