【单片机毕业设计】【mcuclub-dz-181】基于单片机的智能型液体电蚊香控制系统设计

最近设计了一个项目基于单片机的智能型液体电蚊香控制系统设计，与大家分享一下：

一、基本介绍

项目名：电蚊香（实物）
项目编号：mcuclub-dz-181
单片机类型：STM32F103C8T6
具体功能：
1、通过RTC内部时钟获取时间，可通过按键修正时间以及设置开关电蚊香时间
2、通过液位传感器检测液位，如果液位值小于设置最小值，启动时进行声光报警，并自动断开
3、通过光敏电阻检测光照值，当光照值低于设置最小值，且时间处于开电蚊香时间，才开电蚊香
4、通过语音识别模块可以开关电蚊香
5、通过按键可手动开关电蚊香
6、通过OLED显示当前时间、当前使用时间、总使用时间、液位值
7、通过WIFI可将数据发送到手机端，手机端可开关电蚊香

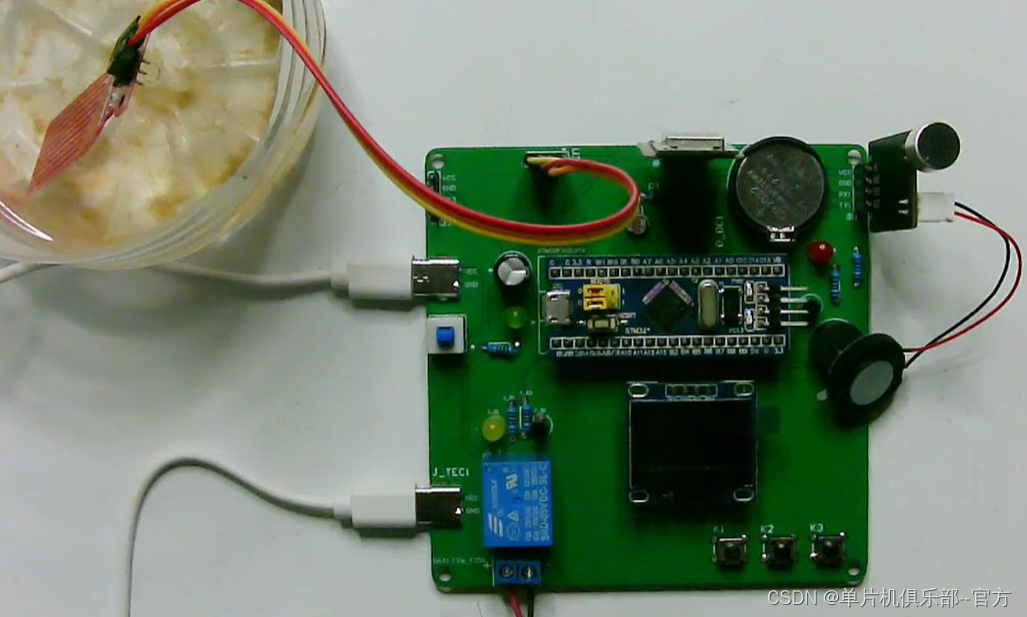

二、51实物图

单片机型号：STC89C51

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

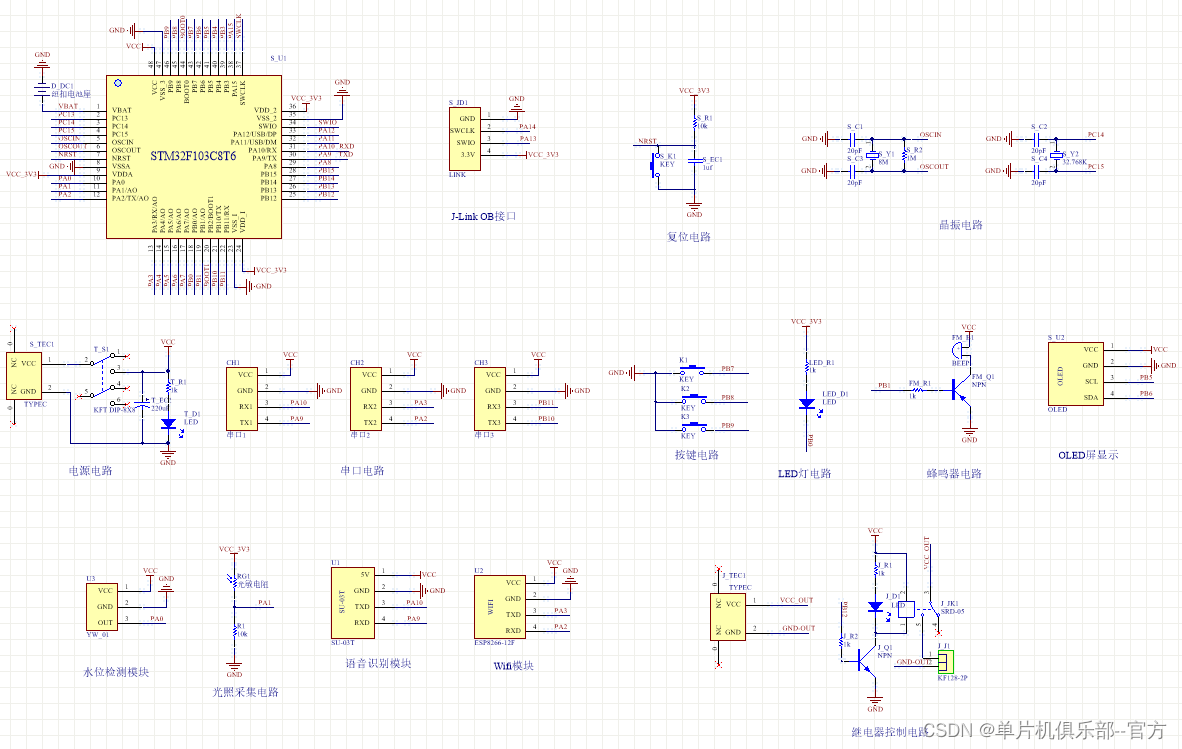

三、原理图

软件版本：AD2013

电路连线方式：网络标号连线方式

注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

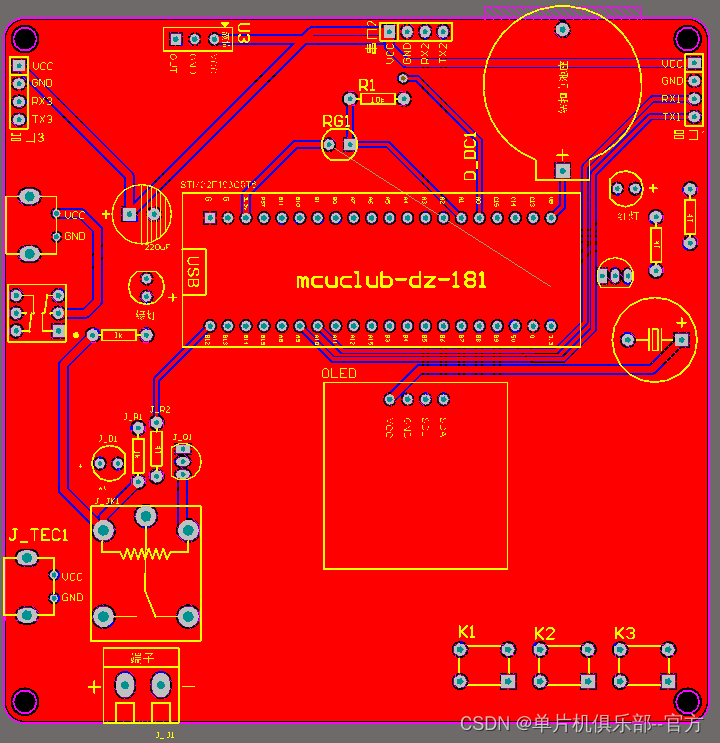

四、PCB图

由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件。中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。

两层板，上下覆铜接地。

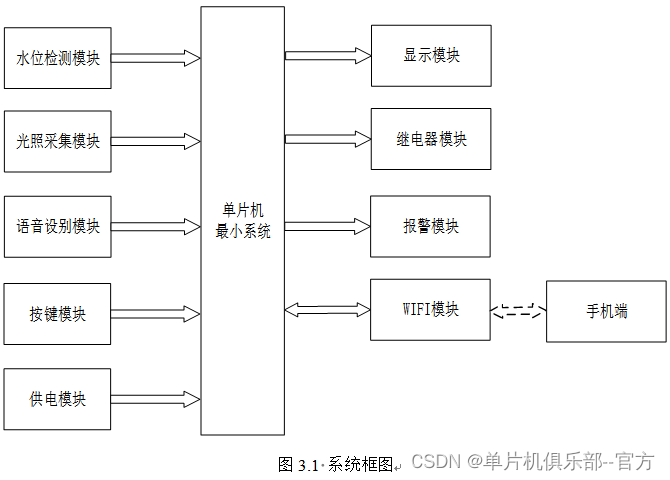

五、系统框图

本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断&#
