【单片机毕业设计】【mcuclub-dz-306】车载儿童防窒息预警系统 || 车内环境安全测控系统

  最近设计了一个项目基于单片机的车载儿童防窒息预警系统 || 车内环境安全测控系统，与大家分享一下：

一、基本介绍

项目编号：mcuclub-dz-306
单片机类型：STC89C52
具体功能：
1、通过DHT11实时监测车内温湿度
2、通过SGP30实时监测车内CO2浓度
3、通过人体热释电检测车内是否有人，如果有人，当温湿度超过上下限或CO2浓度超过上限值，则声光报警，并通过GSM发送短信“车内有人，请速速查看”
4、通过按键设置各阈值
5、通过LCD1602显示屏显示测量值

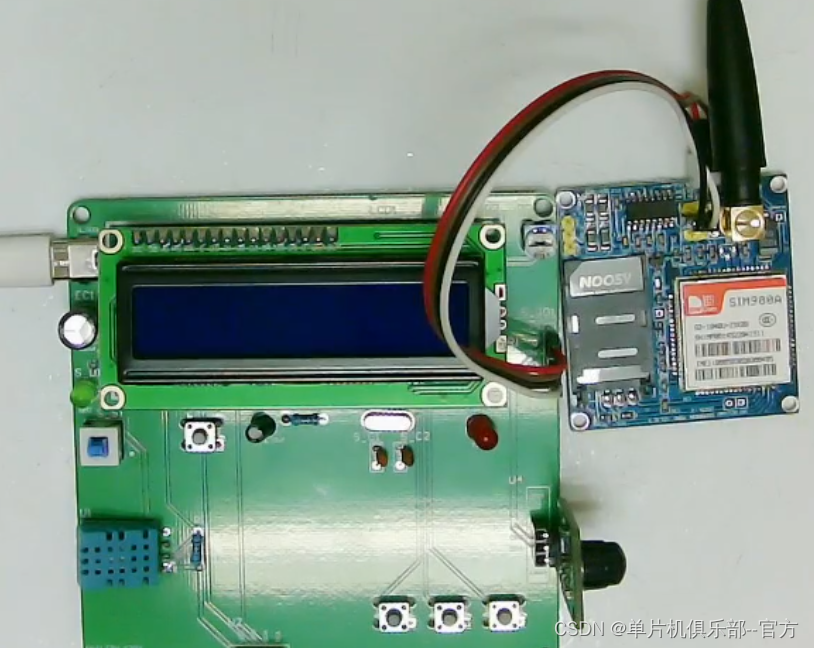

二、51实物图

单片机型号：STC89C52

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

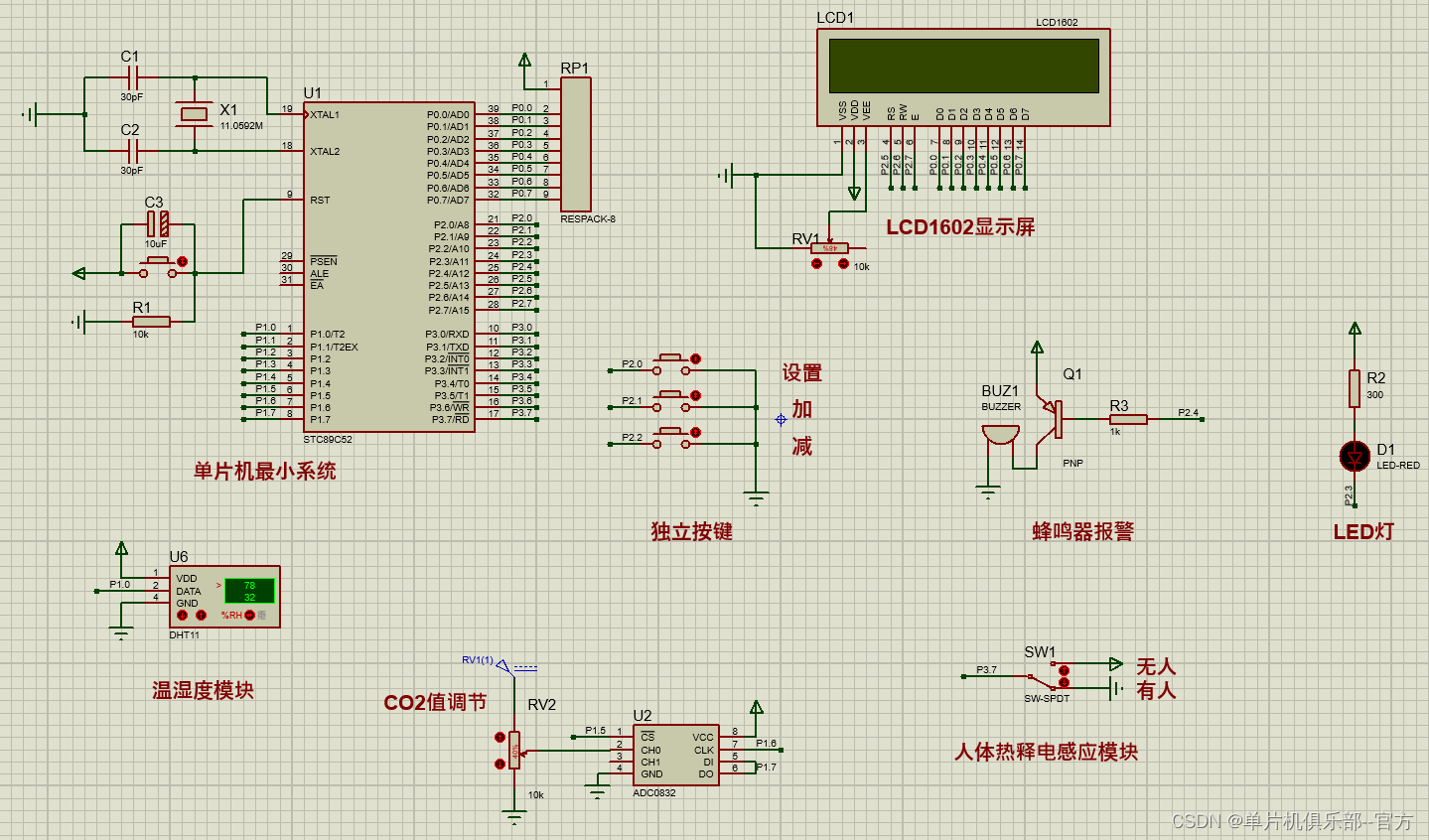

三、仿真图

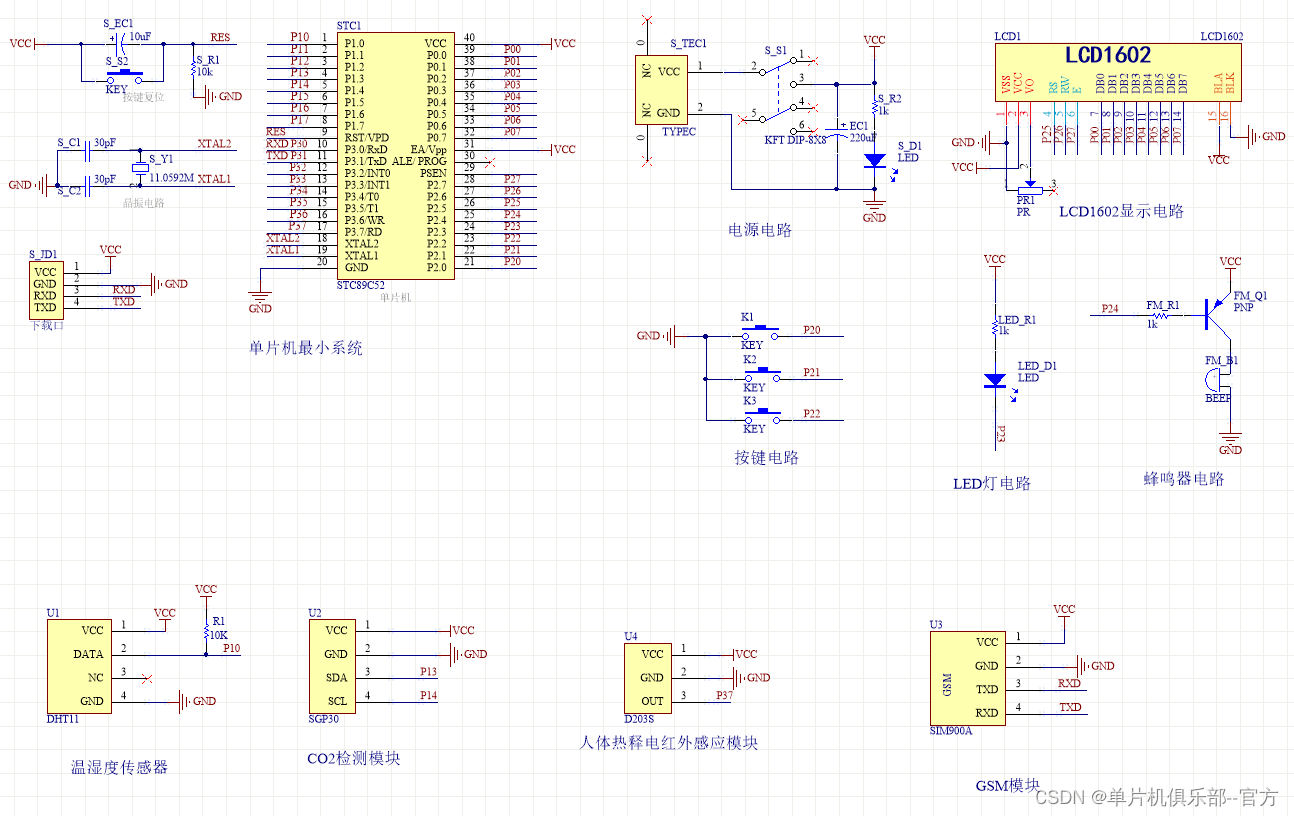

 四、原理图

软件版本：AD2013

电路连线方式：网络标号连线方式

注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

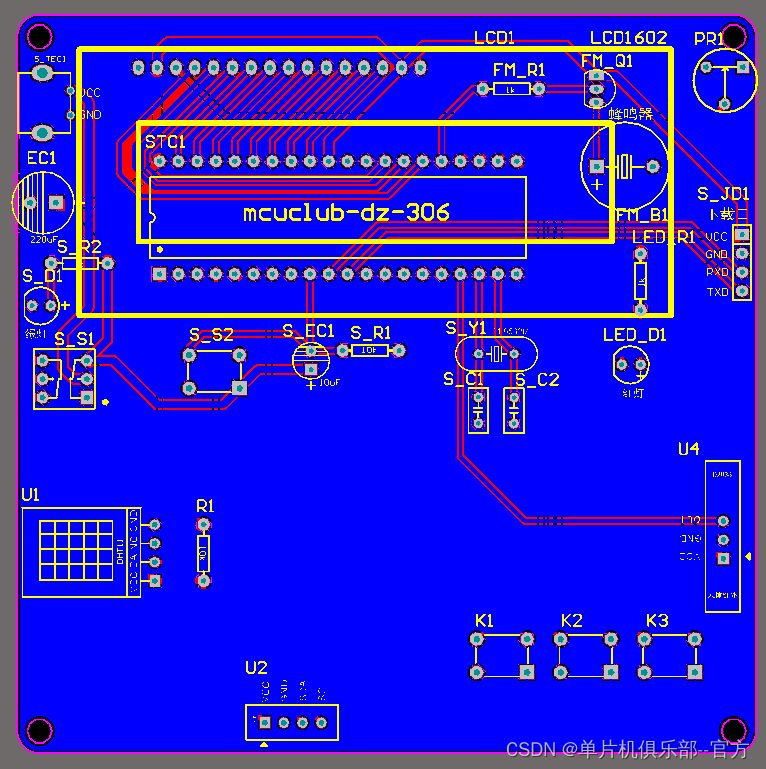

 五、PCB图

由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件。中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。

两层板，上下覆铜接地。

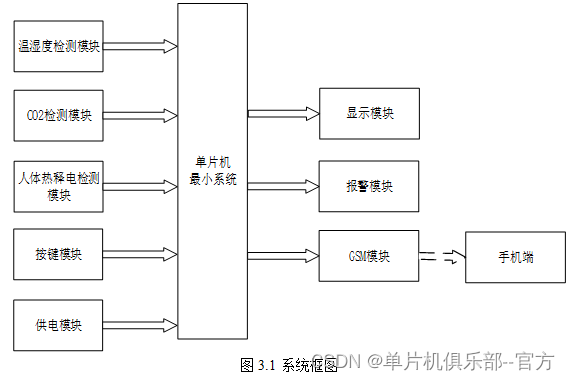

六、系统框图

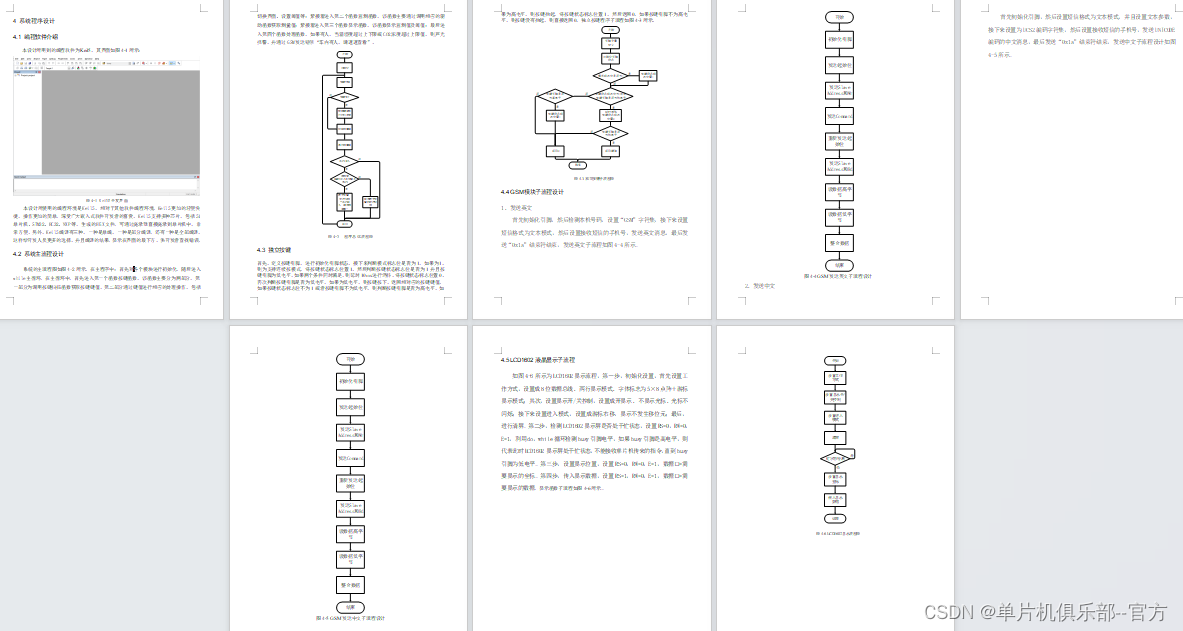

 七、软件设计流程

八、部分程序展示

软件版本：keil5

逻辑程序和驱动程序分开，分布于main.c和其他.c文件

*******处理函数
*****/
void Manage_function(void)
{
    if(flag_display == 0)                                                                                                                                                //测量界面
    {
        if((Man==0 && CO2_value > CO2_max) || (Man==0 && temp_value > temp_max*10) || (Man==0 && humi_value > humi_max*10)
             || (Man==0 && temp_value < temp_min*10) || (Man==0 && humi_value < humi_min*10))
        {
            BEEP = ~BEEP;
            LED  = ~LED;
            if(flag_dx == 0)                                                                                                                                        //发送“车内有人，请速速查看”
            {
                send_msg_chinese("8F66518567094EBAFF0C8BF7901F901F67E5770B");
                flag_dx = 1;
            }
        }
        else                                                                                                                                                                            //否则，关闭警示灯和报警器
        {
            LED = 1;
            BEEP = 1;
            flag_dx = 0;
        }
    }
    else                                                                                                                                                                            //否则，关闭警示灯和报警器
    {
        LED = 1;
        BEEP = 1;
        flag_dx = 0;
    }
}
