【单片机毕业设计】【mcuclub-dz-958】基于单片机的水产养殖水质多参数监测与控制系统

一、基本介绍

项目名：水产养殖水质多参数监测与控制系统
项目编号：mcuclub-dz-958
单片机类型：STM32F103C8T6
具体功能：
1、通过防水式DS18B20监测当前水温，水位大于最大值进行制冷（使用水泵模拟抽水然后进入到冷凝装置再送回），水温小于最小值自动控制加热棒进行工作，检查到水温小于最小值声光报警；
2、通过水位监测模块监测当前的水位，监测到水位小于最小值自动进行加水，直到水位大于最大值停止加水，同时声光报警；
3、通过TDS监测当前电解质浓度，监测到电解质水大于最大值，进行抽水5s，然后进行加水5s，直到水质小于最大值，同时声光报警；
4、通过浑浊度监测模块监测当前水的浑浊度，监测到浑浊度大于最大值，先进行抽水5s然后进行加水5s，直到浑浊度小于最大值，同时声光报警；
5、通过按键可以设设置增氧间隔时间，时间到达进行增氧5s
6、通过按键可以设置阈值、手动控制制冷、加热、加水、抽水、增氧
7、通过OLED显示测量的数据
8、通过WiFi模块将数据上传到手机端，手机可以设置参数、控制制冷、加热、加水、抽水、增氧，手机有各参数异常提示信息弹窗；

二、资料总览

实物资料

三、32单片机部分资料展示

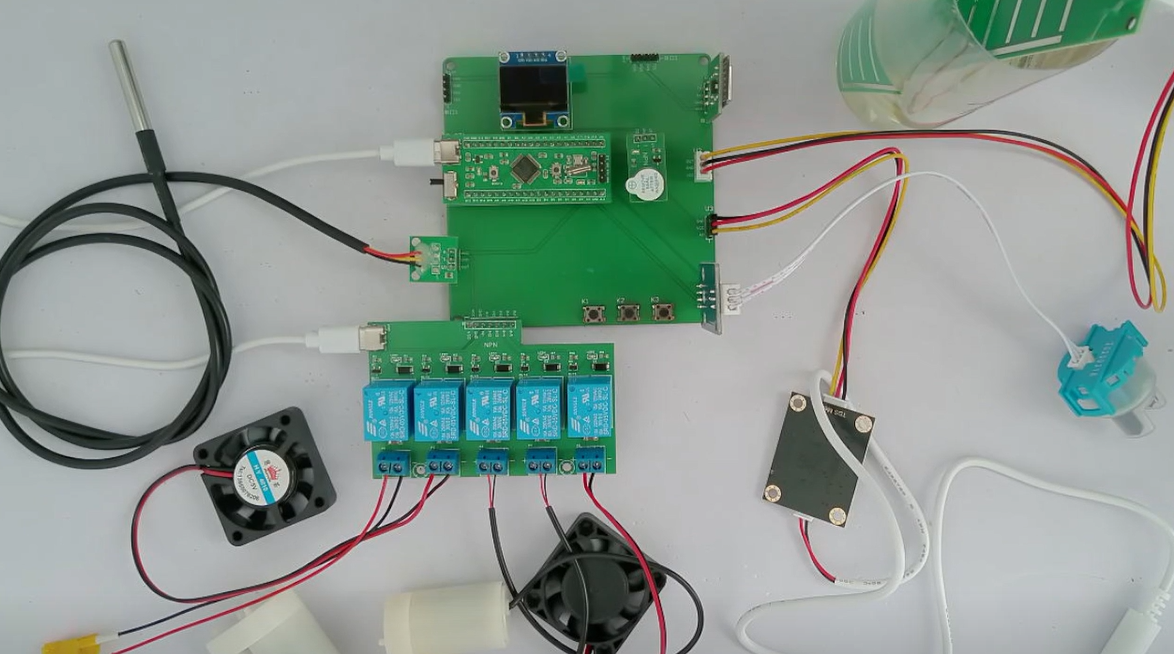

1、实物图展示

单片机型号：STM32F103C8T6
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。

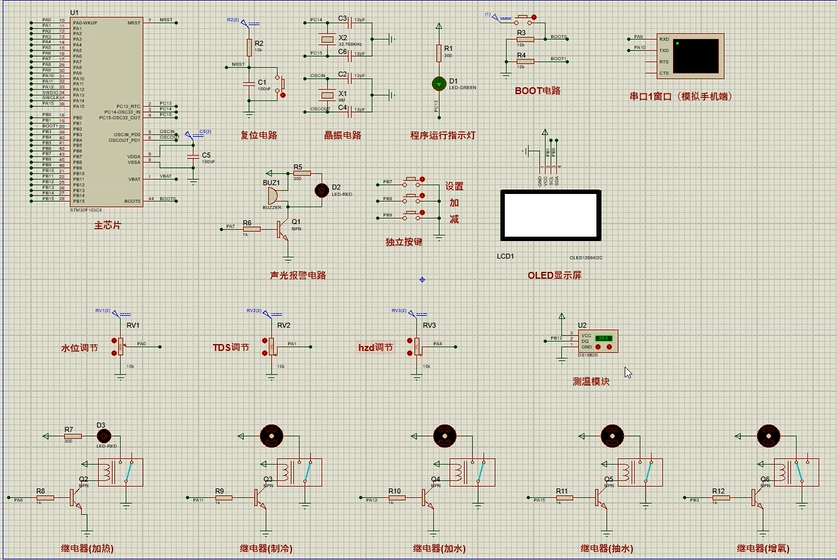

2、仿真图展示

3、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构图

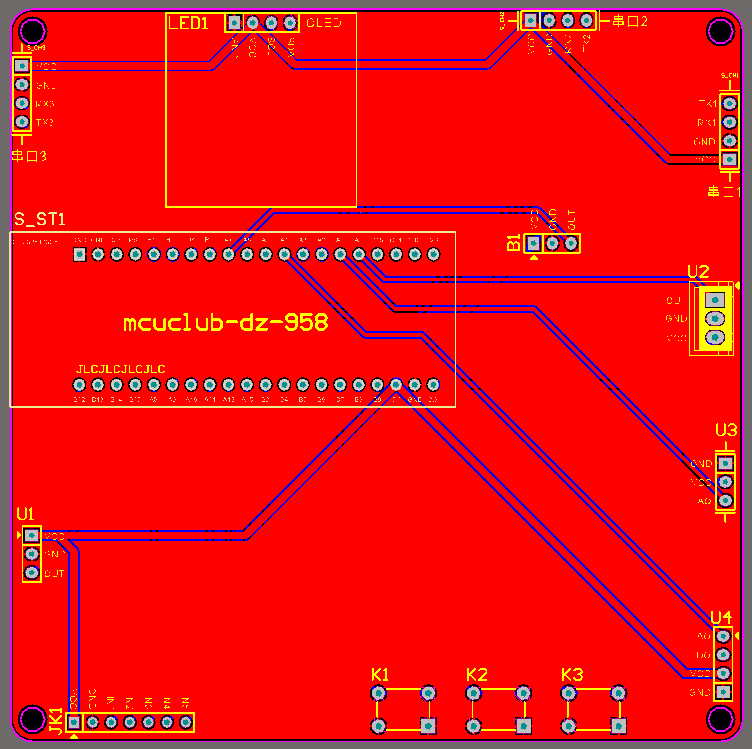

4、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。

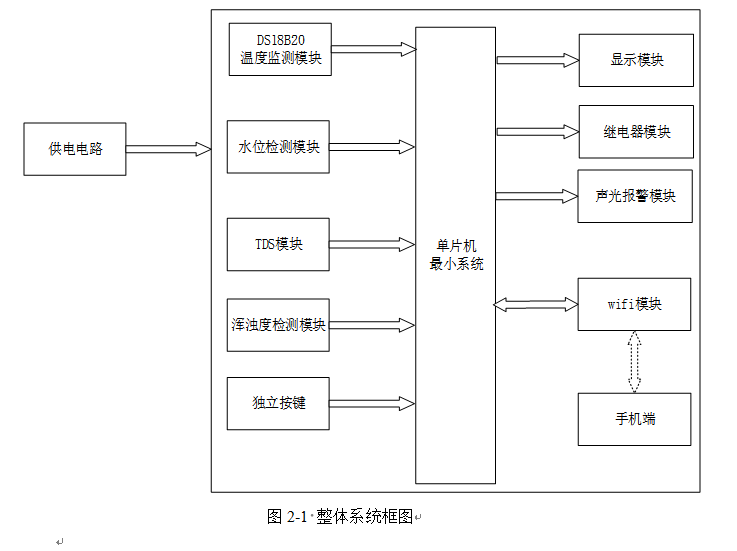

四、系统框图

绘制软件：VISIO
此次设计是基于STM32F103C8T6单片机的基于STM32的水产养殖水质多参数监控的设计；该设计主要可以分为三部分：输入、输出和中控。中控部分采用STM32F103C8T6单片机作为主控芯片，主要是对输入进行处理然后控制输出;
输入又可以分为五部分：第一部分是温度检测模块DS18B20，通过DS18B20获取度值；第二部分是水位监测模块，通过此模块可以监测当前水位；第三部分是TDS检测模块，由此模块可以检测当前电解质浓度。第四部分是浑浊度检测模块，通过此模块可以获取浑浊度的值。第五部分是按键模块，通过按键可以设置阈值以及控制继电器的开关；第五部分是供电电路，主要是用来对整个系统进行供电；
输出主要可以分为三个部分：第一部分是显示部分，显示当前温度，水位，浑浊度，电解质以及继电器的状态；第二部分是继电器模块：进行加热、制冷、加水、抽水和增碳；第三部分是声光报警模块：当温度小于最小值或TDS大于最大值或浑浊度大于最大值进行声光报警；
除此之外：WIFI模块可以做为输入和输出：获取到当前的温度，水位，浑浊度，电解质还可以设置阈值还可以控制继电器的开关。

五、部分程序展示

软件版本：keil5
注意：逻辑程序和驱动程序分开，分布于main.c和其他.c文件

/**********************************
函数名：处理函数
传参值：无
返回值：无
**********************************/
void Manage_Function(void)
{
	if(display_num == 0)										//测量界面
	{
		if(temp_value > temp_max)							//当温度大于最大值打开制冷 关闭加热
		{
			RELAY_ZL = 1;
			RELAY_JR = 0;

			flag_temp = 0;
		}
